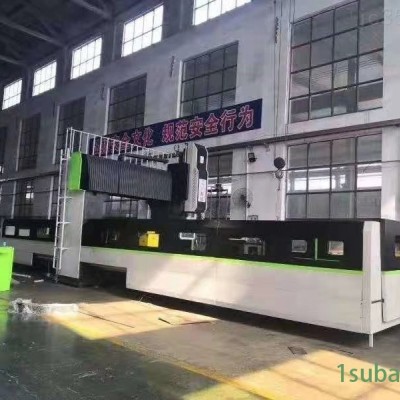

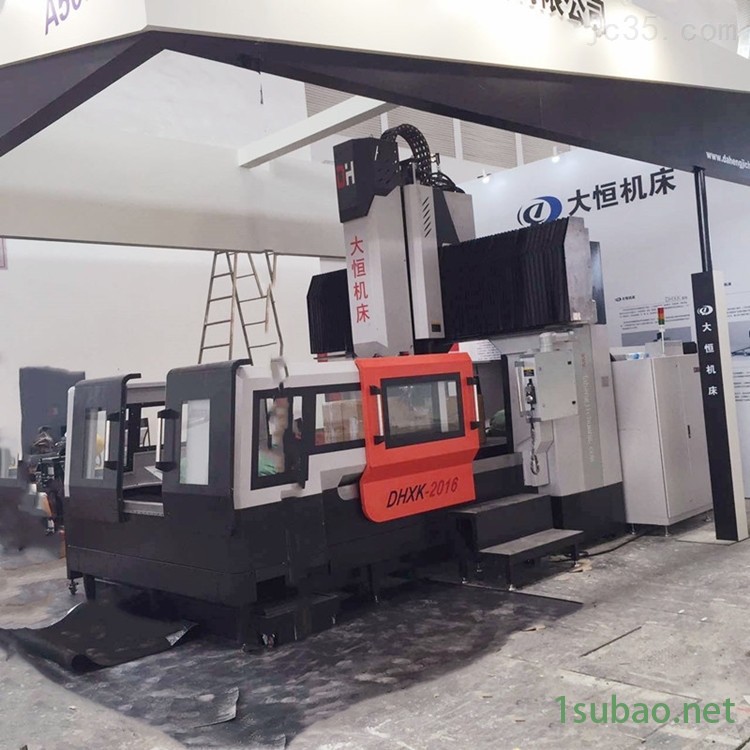

工作臺6000*2000數控龍門銑床
數控龍門銑床是集機、電、液等*技術于一體的機械加工設備，主要用于平面、曲面和孔的加工。廣泛應用于機械制造行業各種板類、箱體類、機架類等復雜零件的粗、精加工，
工作臺6000*2000數控龍門銑床
| 數控龍門銑床DHXK2506型技術參數 | |
| 項目名稱 | |
| DHXK2506型號定義 | 大恒數控龍門銑床2506-龍門寬度為2500mm |
| 工作臺面尺寸（寬×長）（mm） | 2000*6000 |
| 工作臺移動方向行程（X軸mm） | 6200 |
| 主軸滑座移動方向行程（Y軸mm） | 2700 |
| 主軸上下移動方向行程（Z軸mm） | 1000 |
| 龍門寬度 | 2500 |
| 主軸斷面至工作臺面距離 | 200-1200 |
| 工作臺T型槽（數目-尺寸×間距） | 9-22×200 |
| 主軸規格（型號/安裝直徑）標準皮帶式，選配 直連式 | BT50/φ190 選配BT40/φ150 |
| 主軸轉速 | 6000rpm/8000rpm |
| 滾柱絲桿規格（日本THK） | X:R80-20 Y:R63-10 Z:R50-10 |
| XYZ軸導軌規格(上銀/THK) | X/Y軸55重載滾柱線軌，Z軸：T型滑軌（選配方滑枕、線軌） |
| X軸伺服電機傳動方式及傳動比 | 直連 |
| YZ軸伺服電機傳動方式及傳動比 | 直連 |
| 主軸電機 | 主軸電機：18.5（選配22KW）,額定扭矩143/140NM |
| XYZ向伺服電機 | 37.2Nm：Z軸抱閘 |
| 工作臺承重（噸） | 20 |
| 光機重量約（噸） | 50 |
| XYZ軸定位精度 | 0.025 |
| XYZ軸重復定位精度 | 0.015 |
| 整機數控系統（標配三菱） | 選配日本發那科OIMF、德國西門子828D、中國臺灣新代21MA |
●1、數控龍門銑床底座、工作臺、立柱、橫梁、滑座、主軸箱等主要基礎件采用HT300鑄鐵，箱體式結構，緊湊而合理的對稱式筋結構基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過充分的時效處理，為機床*使用性能的穩定性提供了保障。
●2、數控龍門銑床X、Y、Z向?qū)к壘鶠槿毡境剌d直線滾動導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性；X向?yàn)閮筛€軌；Y向?qū)к壊捎秒A梯式平行結構，兼顧兩導軌的垂直及水平兩方向的跨距，具有受力均勻、高剛性、抗彎抗扭等優點
●3、數控龍門銑床主軸箱左右兩側各有一個平衡油缸，通過氣液轉換裝置實現自動自動同步平衡，無需外接動力源，主軸箱運動順暢、穩定；Z向驅動電動機具有失電制動裝置；
