| 材質 | 鋁合金 |
|---|---|
| 長度 | 8m |
| 尺寸 | TLG10-50 |
| 適用機床 | 皆可 |
| 是否庫存 | 否 |
| 是否批發 | 是 |
| 負載能力 | 4 |
| 負載重量 | 2.3 |
| 不支撐長度 | 8m |
| 矩形孔徑 | 500mm |
| 品牌 | 瑞奧 |
| 型號 | TLG型鋼制拖鏈 |
| 支撐板孔徑 | 500mm |

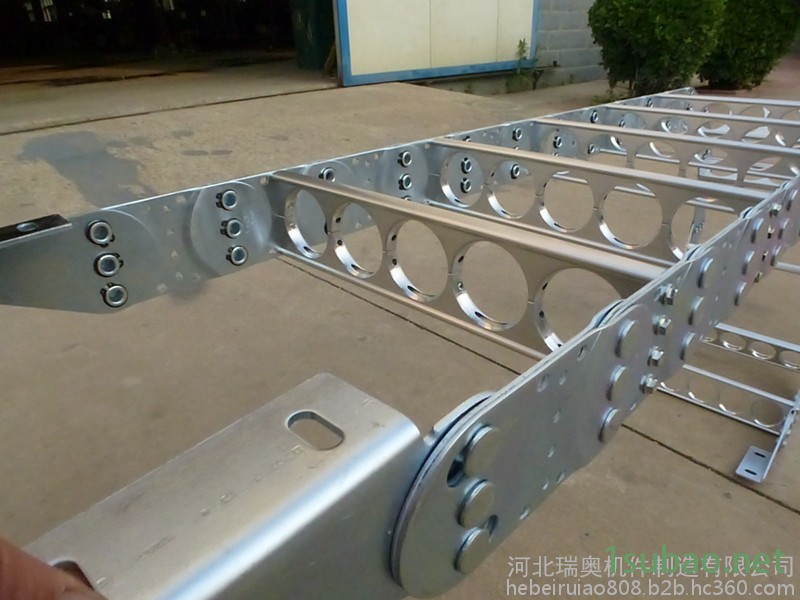

TLG型鋼制拖鏈系列
TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，使用于工作母機，移動機械等。其彎曲半徑為75-600mm，鏈板高度為50-150mm，可任意選用。
TLG型鋼板拖鏈其使用行程大為32米。適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑，
拖鏈的支撐板寬度為50mm至600mm，孔與孔之間的間隔量為5mm。
鏈板的高度，也**是支撐板的高度，是有電纜大直徑決定的，機床大限度轉運時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中點時。
拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。
