| 材質 | 定制 |
|---|---|
| 測量范圍 | 0-46.5m |
| 測量精度 | 小于測量距離的0.25% |
| 產地 | 河南新鄉 |
| 尺寸 | 定制 |
| 電源 | 220V |
| 額定電壓 | 220V |
| 類型 | 阻旋式料位控制器 |
| 售后服務 | 一年保修 |
| 輸出信號 | 4-20mA |
| 執行標準 | 國標 |
| 經營模式 | 自產自銷 |
| 品牌 | 潛合 |
| 型號 | QHC-ST-1 |
| 加工定制 | 是 |
重錘式料位計用于監測料斗、筒倉、儲罐等容器內粉末、顆粒和液體高度或近似重量的實時測量。它通過直接測量頂部無料空間距離，間接達到測量料層內物料高度 的目的，并且可以根據不同的工況選擇配置各種法蘭、重錘及操作界面或遠程通訊等，實現了人性化、科學化、合理化的設計宗旨。其中QHYC-Ⅰ系列用于冶金 行業的料位測量，QHLC-Ⅰ系列用于糧油加工業的料位測量，QHSN-Ⅰ系列用于水泥廠的料位測量。

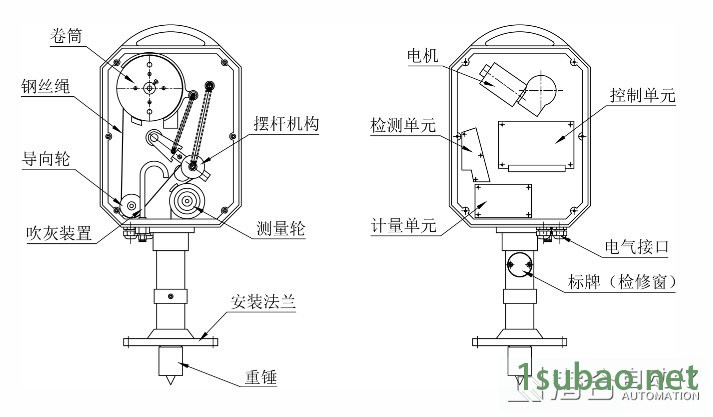

工作原理重錘式料位計的主要部件有：重錘、安裝法蘭、測量機構、吹灰裝置、導向輪、鋼絲繩、鋼絲繩卷筒、擺桿機構、控制單元、電機、測控單元、計量單元和電氣接口。
工作工程由控制器控制，操作員可設定控制器的自動、手動工作模式，傳感器接到探測命令時，電機正轉，經減速機構后帶動繞線筒轉動，鋼纜下放，重錘跟隨其下 降，當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使霍爾元件動作，并將位置信號傳遞給控制器，控制器得到該信號后立即發出電機反轉命令， 重錘隨鋼絲繩上升返回，直到重錘回到倉頂原始位置，電機停轉，完成一次探測過程。
在此過程中，控制器通過檢測繞線筒轉動的碼數計算出重錘從倉頂?shù)搅厦骈g的距離，并以4—20mA電流信號、標準的MODBUS串行通訊方式、干接點三種方式傳輸給DCS系統或外置顯示單元料位及報警信號。
外型尺寸與安裝方法
◆供電電壓:220V±10%AC,50Hz
◆功率消耗:15VA連續,40VA間歇
◆環境溫度:-40°Fto150°F(-40°Cto65°C)
◆介質溫度:小于130°C
◆測量范圍:46.5m
◆測量速度:0.26m/s
◆精度:<測量距離的0.25%
◆重復性:20mm
◆分辨率:3.5mm
◆鋼纜:1.0mm(123kg張力)
◆重錘重量：0.89Kg
料位計數據采集及處理
