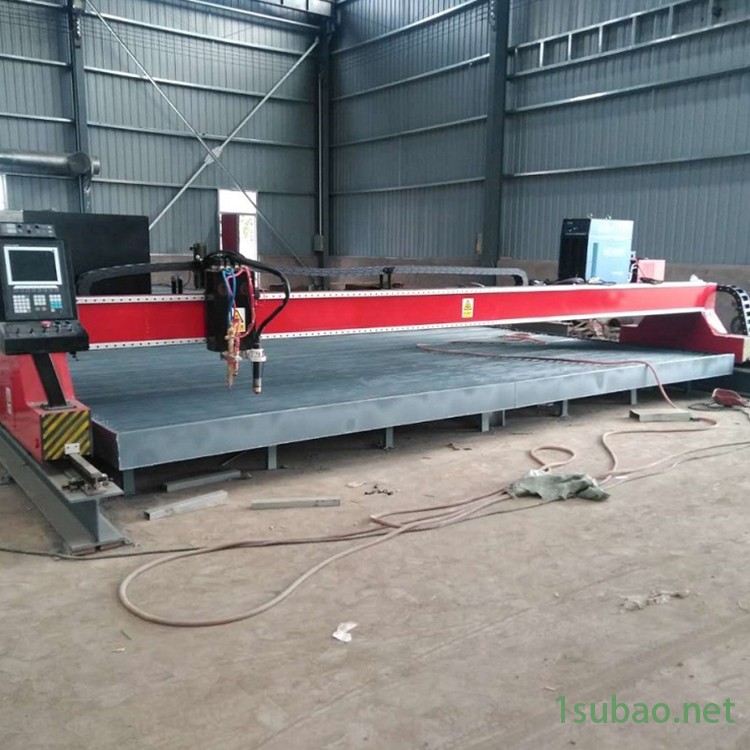

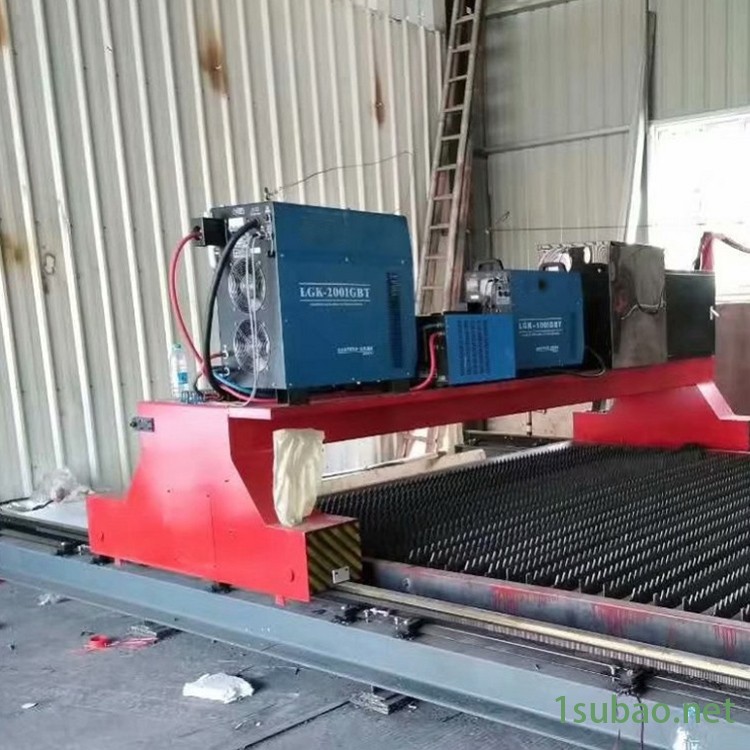

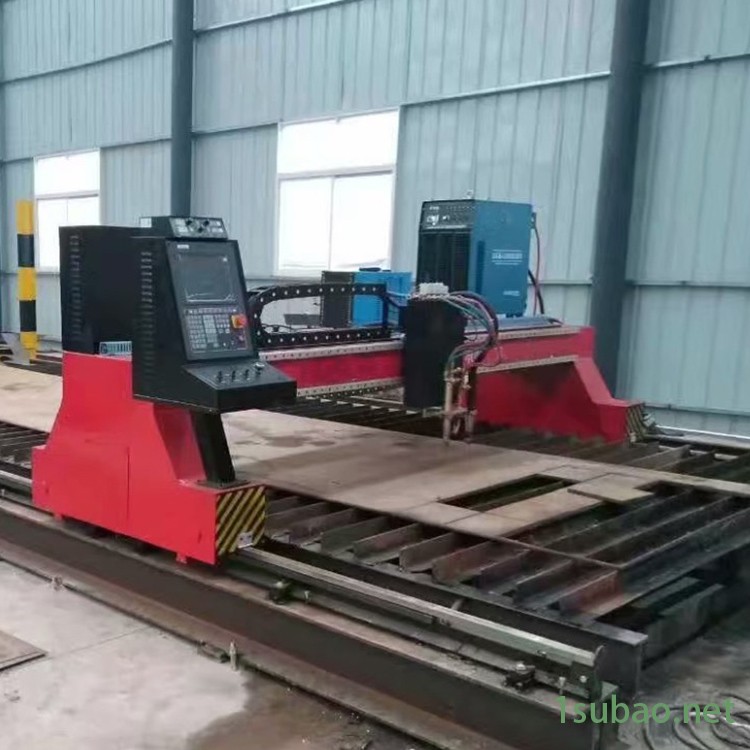

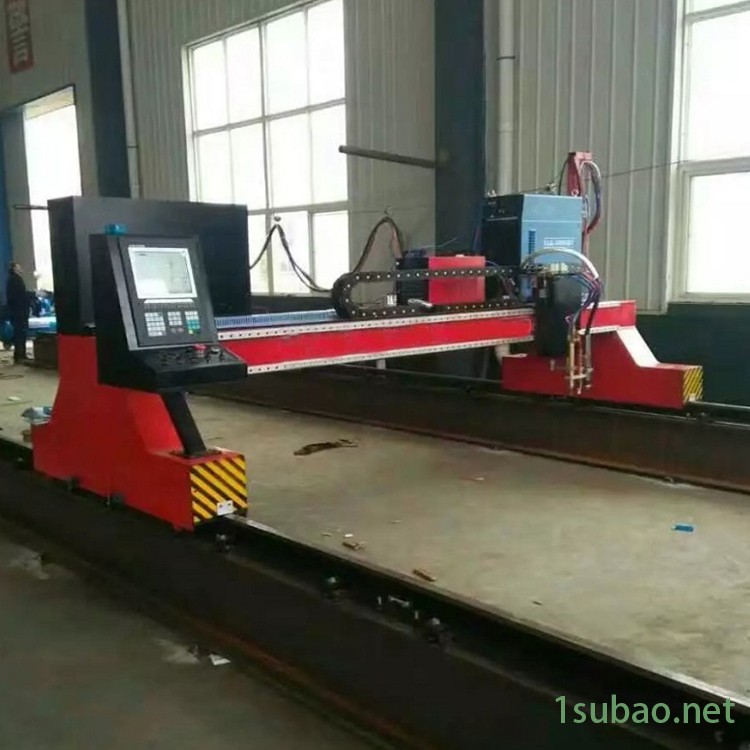

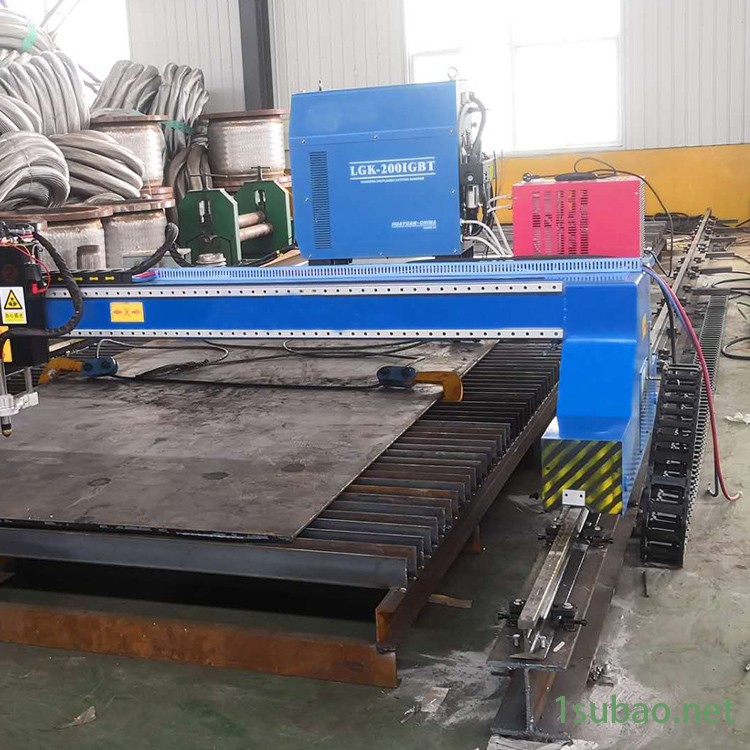

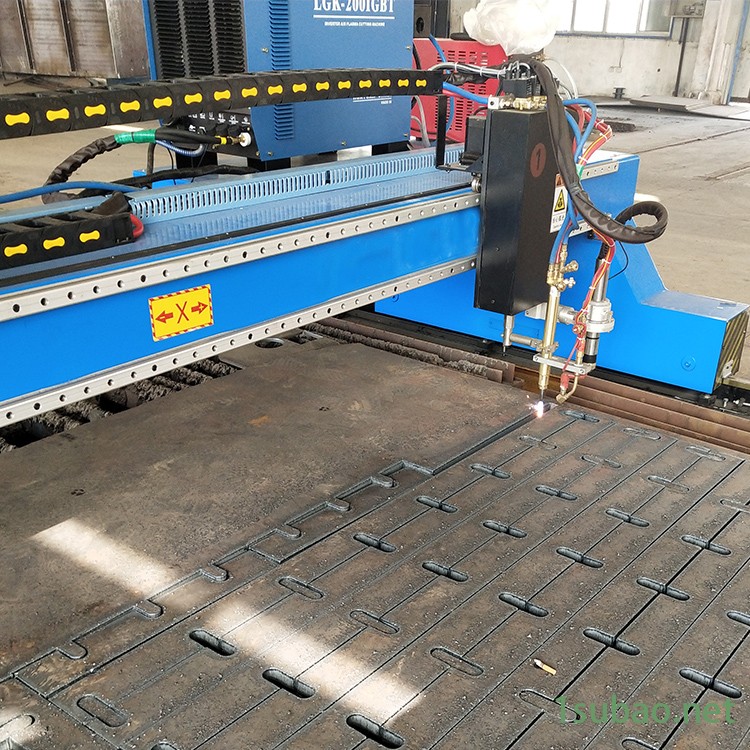

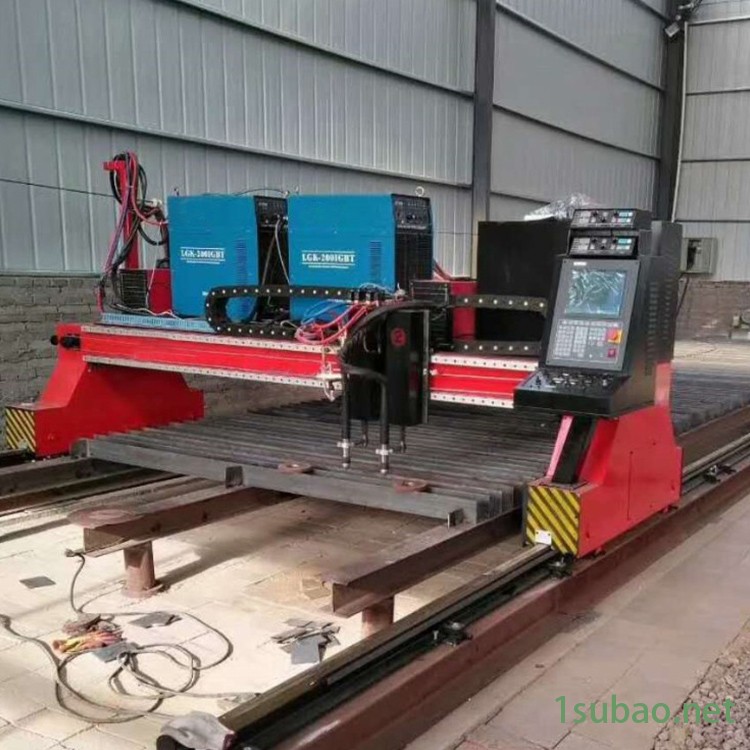

龍門式數控等離子切割機

龍門式結構，橫向跨度有2m-10m等多種規格，均采用雙軸心導軌、雙邊驅動，可根據用戶要求配置多把火焰、等離子割炬及配套自動調高系統，可配置成數控切割與直條切割兩用，以及相貫線使用. 兩邊分別以齒輪齒條傳動，工業造型結構，先進的人性化工控技術，配置高端等離子系統、傳動系統、控制系統主要針對中厚板切割。CM05

龍門式數控等離子切割機

適用于造船，鋼結構，電力，鍋爐，機車車輛，石油化工等制造行業的高精度鋼板熱切割的新型自動化設備。產品主要應用于造船、鍋爐制造、容器制造、建筑、橋梁、機械、鋼結構制造等領域的板材、管材和線材型金屬材料進行電腦全自動控制的數控火焰切割機。可切割碳鋼、不銹鋼及各種有色金屬，應用范圍廣，市場容量大。

該結構可以做成，龍門管板式數控切割機，龍門鉆切式數控切割機，多頭數控切割機等

產品特點

1.橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；

2.縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向導軌采用臺灣進口的直線導軌，縱向導軌是由精密加工的特質鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以保證運動的精度和平衡度；

3.縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；

4.驅動系統為國產步進驅動，根據用戶需要可選用世界產品——進口日本松下交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；

5.升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；

6.簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉；

7.數控控制系統采用自主研發控制系統，具有國內為優良的穩定性和**抗干擾能力。

系統性能

1、系統正常工作的溫度環境為：-20℃至+70℃

2、系統能夠承受電網電壓的波動范圍為：AC 220V

3、控制精度：±0.001mm

系統特色

1.系統功能完善、穩定性高、抗干擾性強，適用國內外各種等離子電源；

2.突出價格優勢，具有極強的性的價比；

性能指標

1、顯示器： 5英寸LCD監視器

2、外部接口：USB

3、按鍵與機箱：全鋼結構完全屏蔽，防電磁輻射、防靜電。

4、操作界面中文提示，圖形顯示面板上有各種工作狀態指示，數控及驅動采用模塊式集成化設計，操作與維護簡單方便。
