| 產地 | 山東 |
|---|---|
| 電流 | 直流 |
| 電源電壓 | 380V |
| 作用對象 | 錨索 |
| 品牌 | 程煤 |
| 型號 | QGW-1A |
| 加工定制 | 是 |
| 適用星級 | 五星級 |

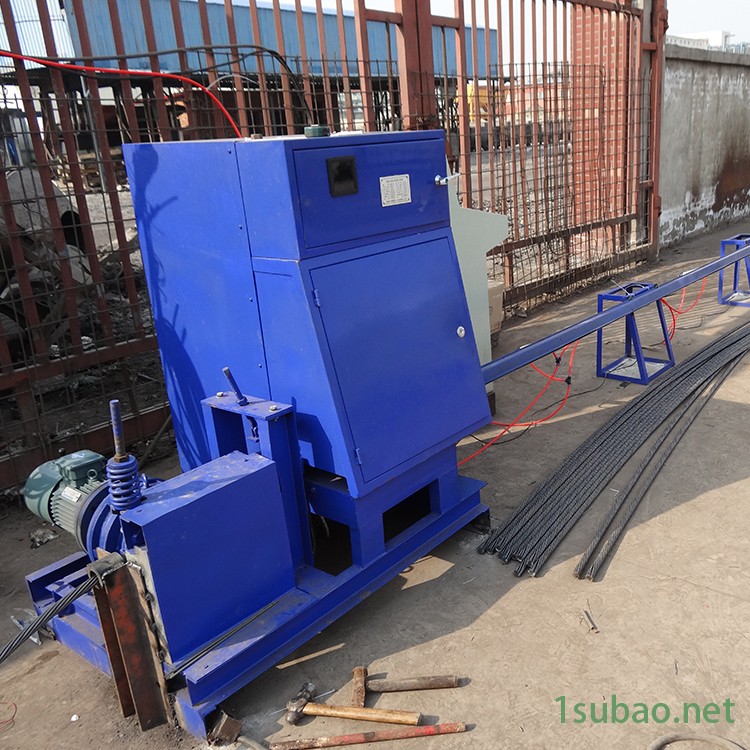

本設備的是采用高科技的現代控制手段，由可編程序控制器PLC和人機界面觸摸屏及編碼器進行先進的控制，可以設定需切割的根數，需要切割的長度 。自動統計已切割的根數，顯示實際正在輸出的鋼絞線長度。當輸送機輸出的鋼絞線長度達到設定的長度后自動切割鋼絞線。當切割的鋼絞線的根數和設定的數量一致時，自動停止切割。當每次切割完成后，自動卸料系統都會自動把切下的鋼絞線自動推落下來。
本設備具有手動、半自動和數控全自動等運行工況。具有無線遙控功能。具有自動除塵功能。具有火花防護功能。可以切割煤礦上常用的直徑15.6---28.6MM的綱絞線.工作電壓380V,總功率為5.2KW。走線速度0--25米/分鐘。更快的牽引速度可以另行定制。對于切割長度較長的錨索可以采用自動收卷設備收卷為直徑1.5米的小卷。對于敷塑錨索可以增加長度計米自動打印的功能。
本設備的優點是減輕工人的勞動強度，降低工人的工作危險程度，提高安全程度。一人即可完成原來5--6人共同才可完成的工作量。
產品特點：使用時觸摸屏設定切割長度和切割根數后一鍵操作后全自動完成后續的工作。操作簡單，工人勞動強度低。設備全封閉切割，安全高效。
產品技術參數：
序號 名 稱 參 數 備 注
1 電源電壓 3相，380V
2 設備總功率 8.7KW
3 切割機功率 3.0KW/380V 3∮
4 牽引電機功率 3.0KW/380V 3∮
5 氣源電機功率 2.2KW/380V 3∮ 用戶自備氣源或空氣壓縮機0.36m3/分鐘
6 電氣控制功率 0.5KW 采用PLC和7寸彩色觸摸屏控制。
7 控制回路電源電壓 AC220V
8 氣源壓力 0.5—0.7MPa
9 醉大牽引錨索線速度 25米/分鐘 提速可另定制
10 每次可切割根數 1根/次
11 無線遙控操作 非標配 可另行定制
12 設備操控 彩色觸摸屏，或控制按鈕，或遙控器
13 錨索定尺方式（任意設定長度） 定長限位 一種定尺方式
14 可切割錨索直徑 15.4—21.8毫米
15 放料盤直徑 1500毫米 適用于錨索盤外徑小于1500mm的盤裝錨索
16 卸料導槽長度 13.35米出廠標配
17 每小時可切割根數 75—150根/小時 數量與定尺長度有關
18 切割方式 砂輪片切割 砂輪片直徑400mm
19 砂輪片磨損換片提醒功能 無
20 每班（8小時）可切割根數 600—1200根/班
21 放料裝置形式 水平轉盤式 垂直框架式可另行定制
22 設備占地面積 22米（長）*2米（寬）*1.5米(高)
23 設備除塵方式 無
24 設備總重量 1.8噸
技術參 數
（1）設備尺寸：長 20000mm×寬 1000mm×高 1700mm；
（2）整機功率：7kW；
（3）工作電壓：380V；
（4）切割速度：0.48m/s（18米/分鐘,1080 米/小時）不間斷切
QGW-2A型數控錨索線全自動切割機共由七部分組成，具體如下：

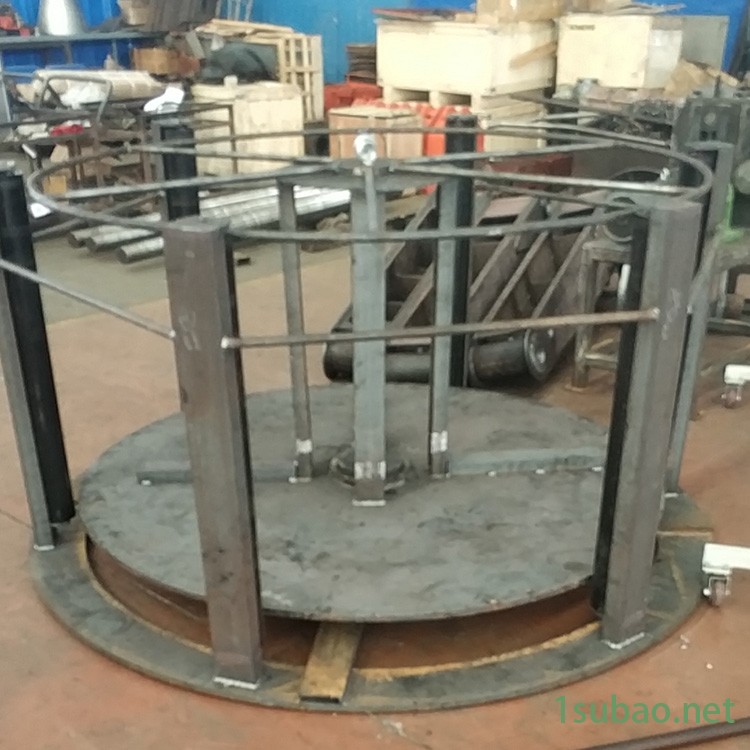

3.1 放線盤
放線盤作用是承載錨索線盤的重量，在驅動裝置的牽引作用下旋轉放線。放線盤設計有交叉頂盤，防止錨索線彈線傷人切割主機主要功 能是不間斷切割錨 索線，同時具 有錨索線夾
緊、導向、 切斷檢測、換片報警、越位報警 等功能。所有操作與電控系統配合自動完成。

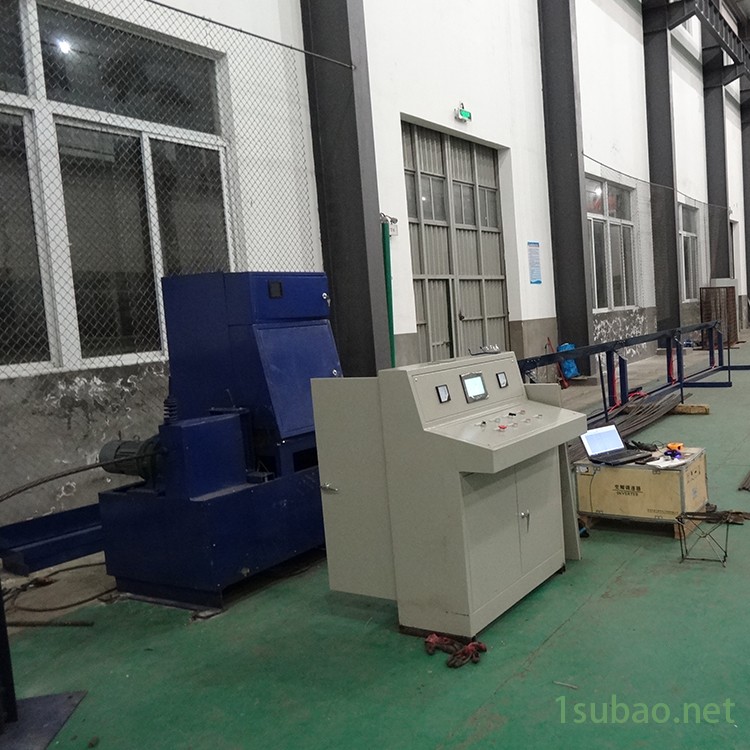

3.5 控制柜
控制柜功能：由可編程控制器（PLC）控制電機送料、反轉，啟動/停止切割機，切割結束自動回復原位，并自動將切割好的錨索線堆碼。 系統采用觸摸屏控制和按鈕控制 兩種方式，增加了系統的可靠性。可設置切割機手動、連續、定量三種切割方式。空壓機為 系統的控制氣缸提供高壓起 源，用于控制錨索線夾緊、切割機切割、錨索線卸料等動作。
