| 型號： | MJK-Y型 | 規格： | 配件 |
| 商標： | 新諾 | 包裝： | 紙箱 |

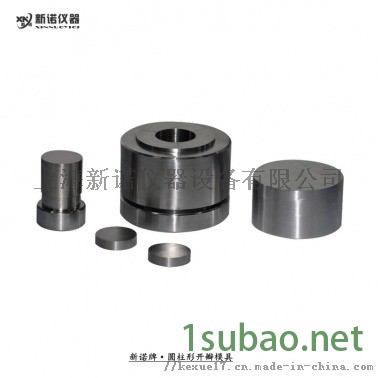

上海新諾·MJK-Y型 圓柱形開瓣模具定制
一、模具概述：
圓柱形開瓣模具又稱為易退模組合型模具，一般是由三個內芯組合成一個圓柱形腔體，該腔體尺寸即是 成型的樣品尺寸，后通過圓形套筒把三個內芯套住固定為一個整體。 工作完成后，通過快速拆解模具套筒即分離三個內芯， 的粉末樣品直接取樣，無需經過脫模環節，避免了脫模過程中對樣品造成的損傷破損。該類模具主要用于 一些不易成型或不易退膜的粉末樣品，或因 試樣厚度過高，開瓣模具 適合此類要求。一般實驗室用模具壓片尺寸：3-80mm，常用尺寸：6-30mm內， 樣品尺寸根據用戶需求定制。特殊模具尺寸、規格、形狀、材質等可根據客戶需求定做。
二、開瓣模具參考報價表：
| 模具名稱 | 模具規格 | 單位 | 圖片 | 單價（元/套） |
| MJK-Y型 圓柱形開瓣模具 材質：CR12 | 直徑 Ф3-Ф10mm 以內價格 | 套 |  | 2200元 |
| 直徑 Ф11-Ф20mm 以內價格 | 套 | 2500元 | ||
| 直徑 Ф21-Ф30mm 以內價格 | 套 | 2800元 | ||
| 直徑 Ф31-Ф40mm 以內價格 | 套 | 3200元 | ||
| 直徑 Ф41-Ф50mm 以內價格 | 套 | 3600元 | ||
| 直徑 Ф51-Ф60mm 以內價格 | 套 | 4200元 | ||
| 直徑 Ф61-Ф70mm 以內價格 | 套 | 5000元 | ||
| 直徑 Ф71-Ф80mm 以內價格 | 套 | 6500元 | ||
| 直徑 Ф80mm 以上價格 | 套 | 詢價 | ||
| 模具壓強計算公式 | 油缸的面積/模具的面積×壓力表讀數=模具實際承受壓強。切勿超壓！ | |||
| 模具價格說明 | 非標定制，以上價格僅供參考，部分現貨，根據用戶要求定做，貨期7-15天 | |||
三、開瓣模具主要技術指標：
| 模具名稱 | MJK-Y型 圓柱形開瓣模具 | |||||||
| 成型樣品實圖 |
| |||||||
| 可 樣品形狀 | 圓形薄片、圓柱體等 | |||||||
| 模具材質 | 合金工具鋼：Cr12MoV | |||||||
| 模具壓頭硬度 | HRC60-HRC62 | |||||||
| 常用模具規格 | Φ3、Φ5、Φ6、Φ8、Φ10、Φ13、Φ15、Φ18、Φ20、Φ22、Φ25、Φ30、Φ32mm等 | |||||||
| 樣品尺寸（≤） | Ф10mm | Ф20mm | Ф30mm | Ф40mm | Ф50mm | Ф60mm | Ф70mm | Ф80mm |
| 模具腔體深度 | 30mm | 40mm | 50mm | 55mm | 60mm | |||
| 模具外形尺寸 | Ф43×93mm Ф53×120mm | Ф73×133mm Ф95×133mm | Ф115×150mm Ф127×150mm | Ф153×180mm Ф180×180mm | ||||
| 模具重量 | 0.75kg | 1.2kg | 3.8kg | 6.3kg | 14kg | 20kg | 30kg | 40kg |
| 模具壓強計算公式 | 油缸的面積/模具的面積×壓力表讀數=模具實際承受壓強。切勿超壓！ | |||||||
| 模具備注 | 非標定制，以上指標僅供參考，可根據客戶需求定制各種規格、材質、形狀的模具 | |||||||
