| 類型 | 萬能磨床 |
|---|---|
| 重量 | 225（kg） |
| 主電機功率 | 1（kw） |
| 外形尺寸 | 730*710*715（mm） |
| 加工精度 | 精密 |
| 砂輪轉速 | 3600（rpm） |
| 控制形式 | 人工 |
| 適用范圍 | 通用 |
| 適用行業 | 機械五金 |
| 布局形式 | 立式 |
| 安裝形式 | 桌上 |
| 作用對象 | 刀具 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 支持 |
| 是否提供加工定制 | 是 |
| 品牌 | 浩達 |
| 型號 | 6025 |

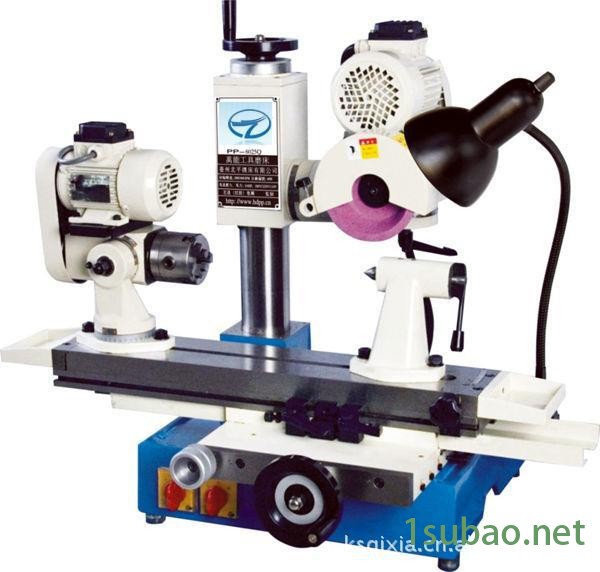

產品介紹:
■工作臺采用進口高精密線性滾珠滑軌，床臺平穩，操作輕巧。
■本機可根據要研磨的刀具來搭配各種配件，可磨鉆頭、螺絲攻、端銑刀、R型銑刀、R型車刀、滾齒刀、圓切紙刀等刀具。
■馬達可360度旋轉，兩邊配裝砂輪，增加刀具研磨的操控性,當研磨不同材質的刀具時，只要旋轉砂輪頭，即可再開始研磨，不必更換砂輪，可增加安全性及減少砂輪的互換及整修的時間。
■采用高強韌FC3０鑄鐵，長久保持機械精度。
機床特點：
本機床適用于磨削高速鋼，硬質合金及其他材料的刀具。
配合各種附件可磨削：成形刀具、立銑刀、端銑刀、R型銑刀、圓柱銑刀、三面刃銑刀、單角度銑刀、鉸刀、車刀、R型車刀、滾齒刀、絲錐、鉆頭、雕刻刀、強力切削刀具、倒角刀、圜切紙刀、外圓、平面溝槽、成形面等。
砂輪**大線速度40M/S
機床參數:
可磨削工件**大直徑 | 250mm |
可磨削工件內徑 | 10-50mm |
工作臺左右行程 | 340/400mm |
工作臺前后行程 | 190mm |
砂輪垂直升降距離 | 160mm |
砂輪水平回轉角度 | 360° |
磨頭轉速 | 4200/8000 RPM |
磨頭電機功率 | 3/4HP |
機床總功率 | 1HP |
頭架中心高 | 135mm |
頭架主軸鉆孔 | 莫氏4# |
頭尾架可夾持工件**大長度 | 450mm |
工作臺面積 | 130×680mm |
砂輪尺寸 | 150×16×32mm |
凈重/毛重 | 212kgs/225kgs |
包裝尺寸 | 730×710×715mm |
機床精度:
項目精度
工作臺平面度0.025
工作臺向移前直線度0.02
工作臺橫向移前直線度0.02
工作臺橫向移前向移動的垂直度0.01/150
砂輪主軸徑向跳動0.01
夾頭主軸徑向跳動0.02
