適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點， 廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削 機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及 端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上 附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故 適合一般修理與工具車間；單件或小批生產車間使用為宜。
本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個 主要部件組成
床身裝在底座，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動 給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔 內，刀桿支架則裝在滑臂的燕尾導軌上。

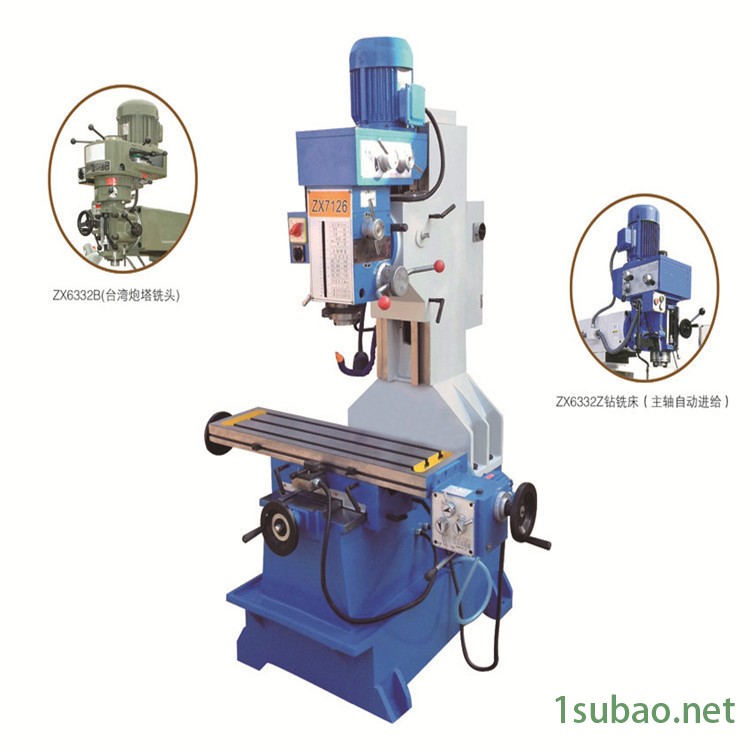

ZX7126鉆銑床在原有小型zx50c鉆銑床基礎上對動力頭，床身，工作臺、滑塊進行加大加強。采用矩形導軌強度高，
可加工精細類工件對銑中小型工件具有良好的銑切效果。與眾多鉆銑床相比，對銑切中小工件是性價比高的鉆銑床。
1工作臺可縱、橫向移動，
2.底座為整體鑄件，加工工件更穩定，精度更高！
3.具有鉆、銑、鏜、磨、攻絲等多種切削功能機床。
4.主軸箱可垂直平面內左右回轉90"，
5.工作臺可在水平面內左右回轉45"
6.工作臺可縱向自動走刀，提高加工效率
7.主軸可自動走刀

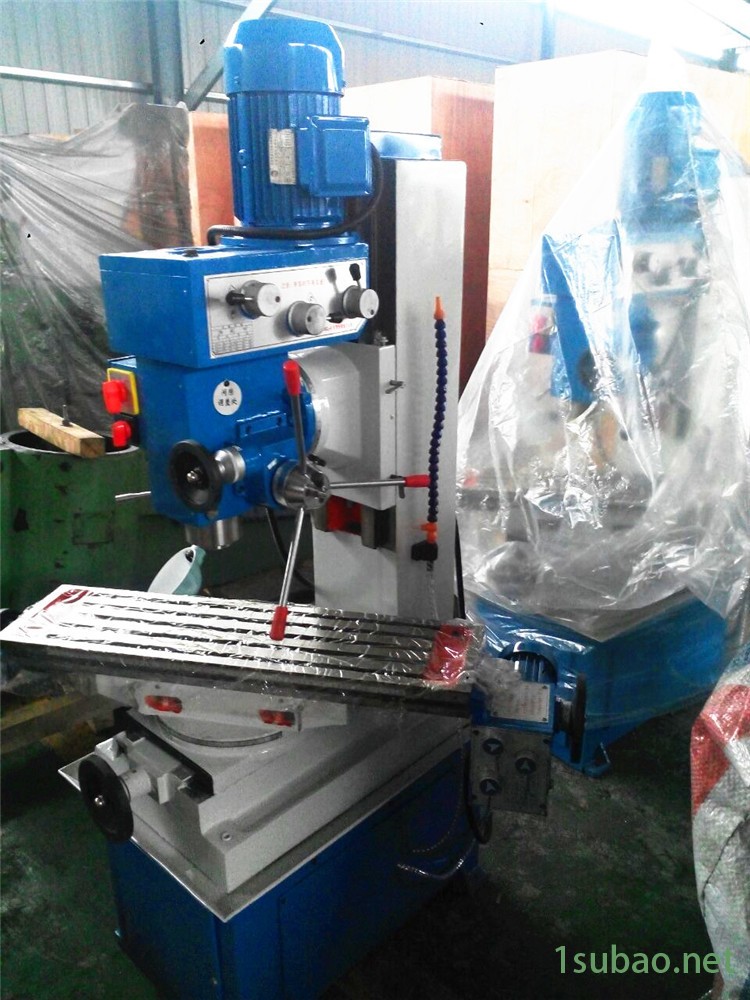

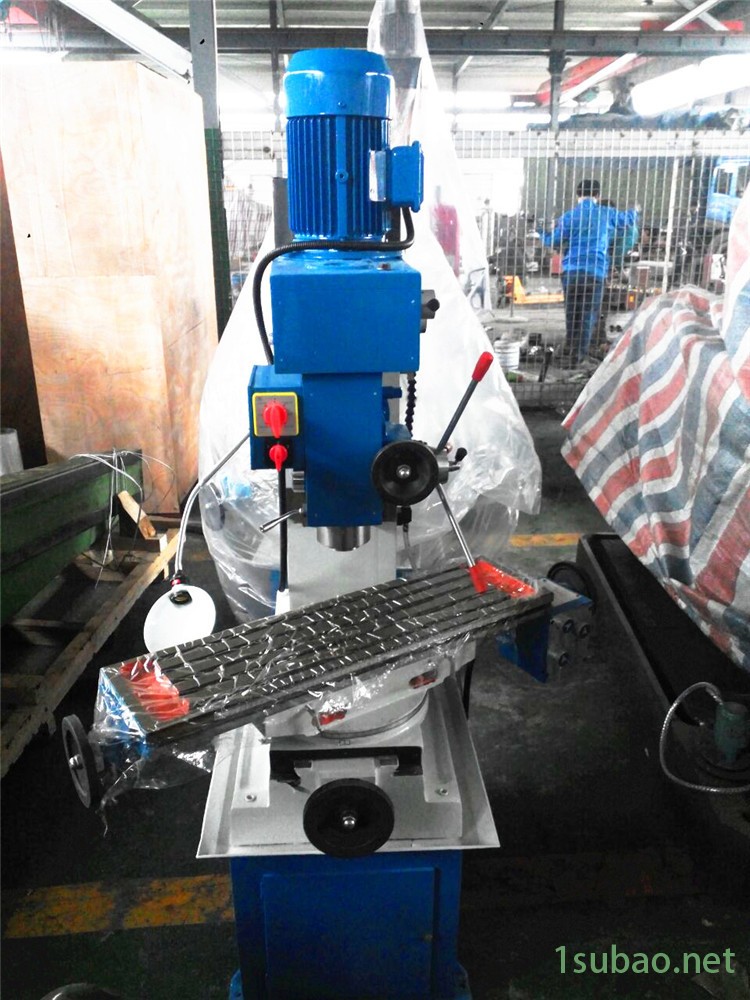

ZX7126鉆銑床實地拍攝照片

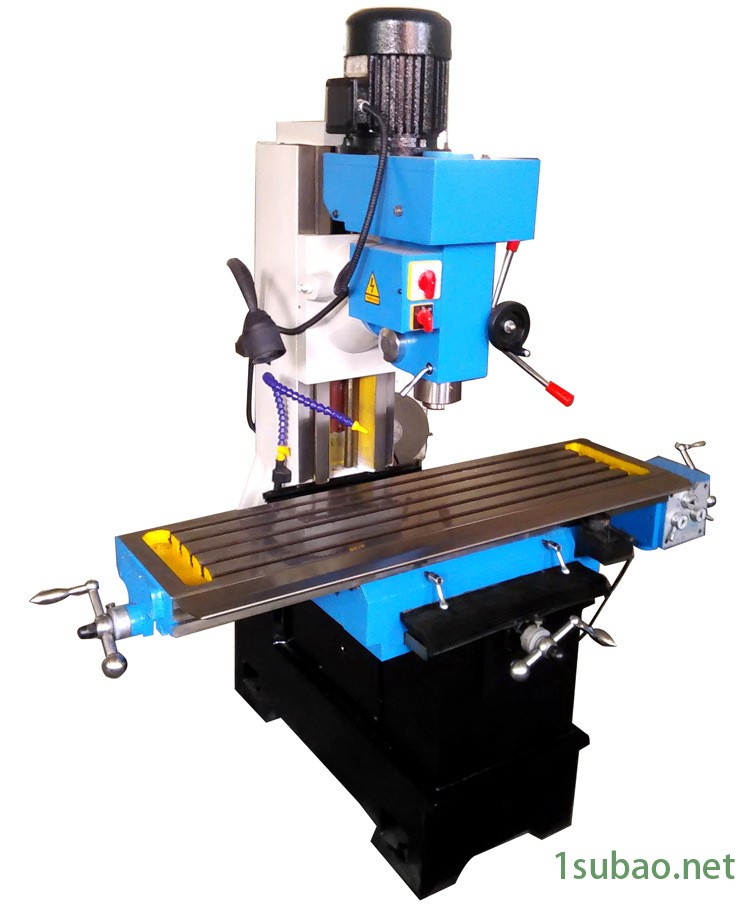

ZX7126自動走刀型鉆銑床
|
