| 類型 : | 數控車床 | 品牌 : | 廣速 |
| 控制形式 : | 數控 | 布局形式 : | 臥式 |
| 產品類型 : | 全新 | 售后服務 : | 質保五年 |
| 貨號 : | 6150 | 型號 : | CK6150 |
| 主電機功率 : | 7.5 | 外形尺寸 : | 2500X1500X1650 |
| 加工精度 : | 高精度 | 加工長度 : | 3000 |
| 加工直徑 : | 500 | 回轉直徑 : | 500 |
| 主軸轉速級數 : | 3 | 主軸通孔直徑 : | 82 |
| 安裝形式 : | 落地式 | 適用行業 : | 通用 |
| 動力類型 : | 電動 | 適用范圍 : | 通用 |
| 是否庫存 : | 是 | 是否跨境貨源 : | 否 |
CK6150數控機床坐標系采用的是右手笛卡爾直角坐標系，其基本坐標軸為X、Y、Z直角坐標，如下圖所示，規定了X、Y、Z
三個直角坐標軸的方向，這個坐標系的各個坐標軸與機床的主要導軌相平行。根據右手螺旋法則，我們可以確定出A、B、C三個旋
轉坐標的方向。
1、機床精度高，主軸采用哈爾濱軸承BEARING高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、可車削各種回轉表面，如圓柱面、圓錐面、特形面等，并能進行切槽、車螺紋、鏜、鉸加工，效率高，適用性強。

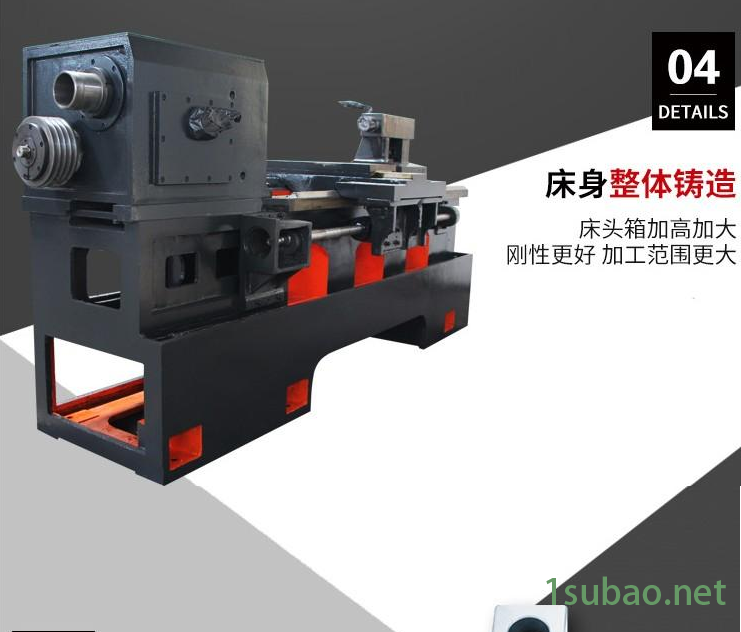

3、床身導軌經超音頻淬火后精磨，硬度高，剛性好。
4、滾珠絲桿采用整體內循環絲桿，配對角接觸球軸承支承并預緊。導軌、絲桿等采用集中自動潤滑，具有運動靈活、
減少熱變形、精度穩定的特點。
5、電動四工位刀架采用精密齒盤定位，重復定位精度高。

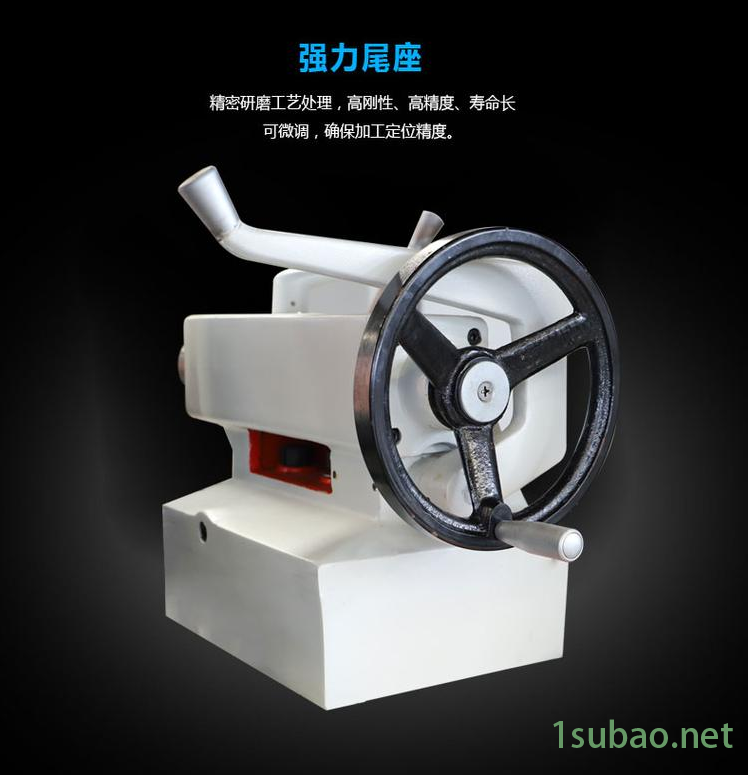

6、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而
損傷尾座套筒內孔錐度，有效的保護了尾座部件。

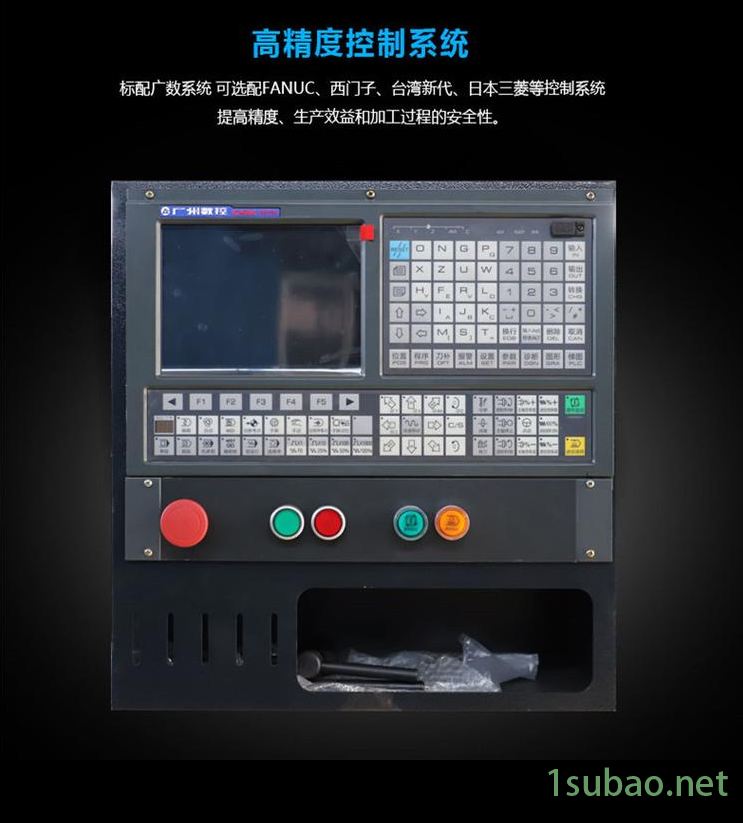

7、數控系統采用GSK928TE，凱恩帝KNDITB-II，仁和100T，華中世紀星18A等國內 產品，可選用混合式步進電機
驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統，如：GT-88TA，KND1000T，GSK980TD等。
8、易于操作，特別適用于復雜零件或對精度較高的大批量零件的加工.也是數控教學的
主要技術參數 | 單位 | CK6150D |
床身回轉直徑 | mm | Φ500 |
托板上回轉直徑 | mm | Φ280 |
加工長度 | mm | 850 |
行程X/Z | mm | X:300 ?Z:1050 |
主傳動形式 | 機械二檔變速 | |
主軸轉速級數 | 檔內變頻無級 | |
主軸轉速范圍 | rpm | L:70-700，H：160-1600 |
主軸端部形式 | C6 | |
主軸通孔直徑 | mm | 52 |
主軸孔前端錐度 | MT6 | |
主軸電機功率 | kw | 7.5 |

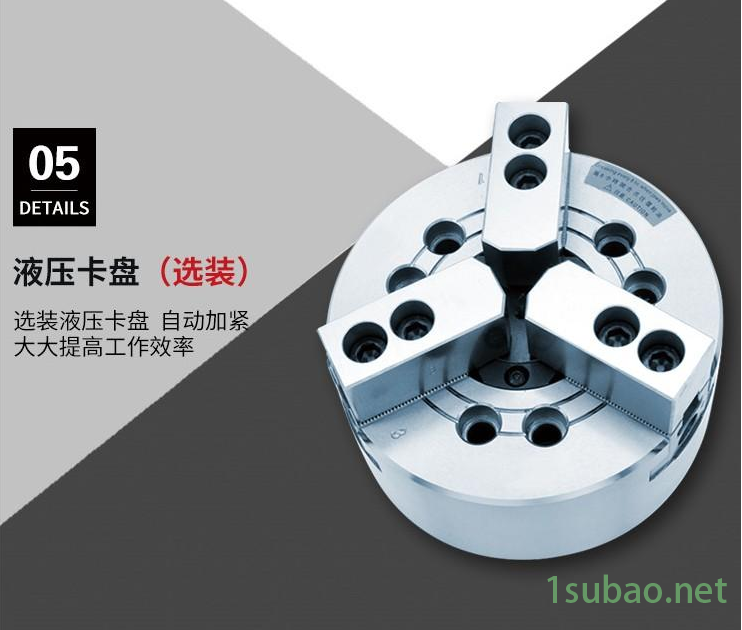

卡盤尺寸 | mm | 200 |
滾珠絲杠規格 | 2506/4008 | |
進給電機扭矩X/Z | N.m | 5.5/7.5 |
快速移動X/Z | m/min | X：6 ?Z：8 |
重復定位精度（X/Z） | mm | ±0.005 |
工件加工精度 | IT6-IT7 | |
工件表面粗糙度 | Ra1.6 | |
尾座套筒直徑 | mm | 75 |
尾座套筒行程 | mm | 140 |
尾座套筒錐度 | # | MT5 |
刀架形式 | 電動四工位 | |
刀具外形尺寸 | mm | 25X25 |
導軌形式 | 單山＋平軌 | |
總電源容量 | KVA | 12 |
外形尺寸 | mm | 2600X1560X1710 |
機床重量（約） | kg | 2000 |
