小型自動走刀zx50c

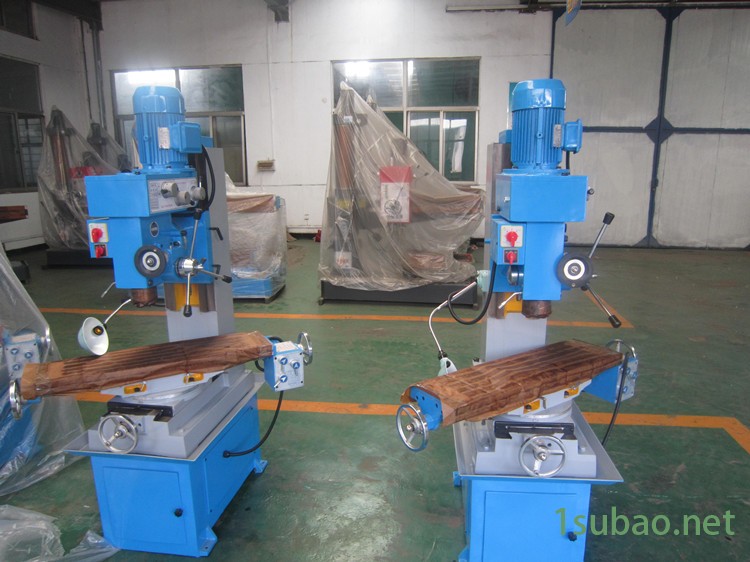

小型自動走刀鉆銑床zx50c
1.工作臺可縱、橫向移動，
2.底座為整體鑄件，加工工件更穩定，精度更高！
3.具有鉆、銑、鏜、磨、攻絲等多種切削功能機床。
4.主軸箱可垂直平面內左右回轉90"，
5.工作臺可在水平面內左右回轉45"
6.工作臺可縱向自動走刀，提高加工效率
適用于各種中小型零件加工，特別是有色金屬材料;塑料;尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造;儀表工業;建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工;如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間;單件或小批生產車間使用為宜。
本機床結構是由底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組
裝在底座上，腹內裝主電機。通過一對三角皮帶輪傳給I軸進入齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。
主要產地1. 山東滕州 (全國80%鉆銑床出自滕州，其型號較多，價格便宜，以中小型機床為主)
2. 遼寧沈陽 (主要以數控鉆銑大中型機床為主)
3. 中國臺灣 (以高精度的炮塔銑頭聞名全國)
4. 浙江杭州 (以小型鉆銑床為主)
主要型號圓形立柱型:ZX20; ZXTM40;ZX7016; ZX7025;ZX7032
方形立柱型:ZX30 ; ZX50F;ZX50C
*升降型:ZX6350;ZX7550;ZX6350
日常保養1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
2、主軸進刀箱保養:檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
3、鉆銑床搖臂及升降夾緊機構檢查:檢查調整升降機構和夾緊機構達到靈敏可靠。
4、鉆銑床潤滑系統檢查:清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
5、鉆銑床冷卻系統檢查:清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
6、鉆銑床電器系統檢查:清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常
小型自動走刀鉆銑床zx50c
主要技術參數 | ZX50C |
鉆孔zui大直徑mm | 50 |
端銑zui大寬度mm | 100 |
立銑zui大直徑mm | 25 |
鏜孔zui大直徑mm | 120 |
zui大攻絲直徑mm | M16 |
zui大平磨砂輪直徑mm | 150 |
主軸端面至工作臺距離mm | 38-430 |
主軸轉速范圍r.p.m | 230-1825 |
主軸行程mm | 120 |
工作臺尺寸mm | 900-240 |
工作臺行程mm | 500/230 |
外形尺寸mm | 1200-970-1650 |
電機功率kw | 1.5/2.2 |
機床重量kg | 500/600 |
