立臥*搖臂銑床，X6325炮塔銑床

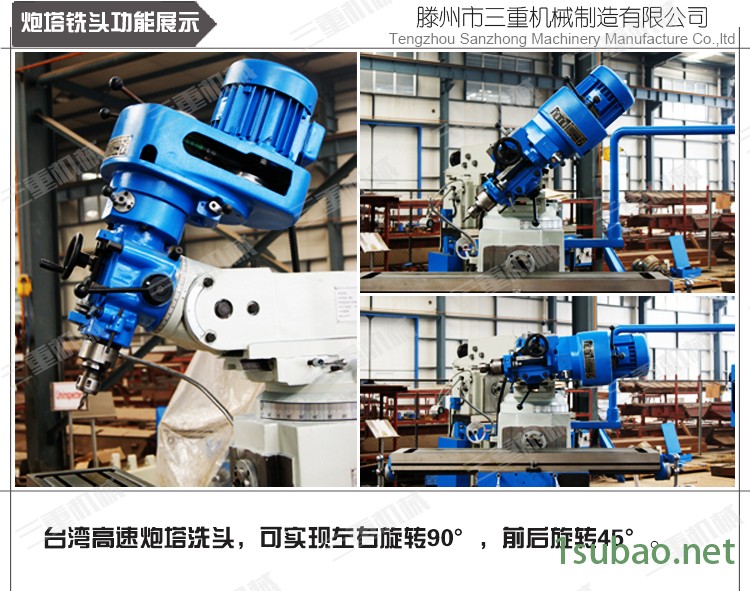

立臥炮塔銑床亦可稱為搖臂銑床，搖臂銑，*銑。炮塔銑床結構緊湊，體積小，靈活性高，銑頭能左右回轉90度，前后回轉45度，搖臂不僅能前后伸縮，并可在水平面內作360度回轉，大大提高了機床的有效工作范圍。

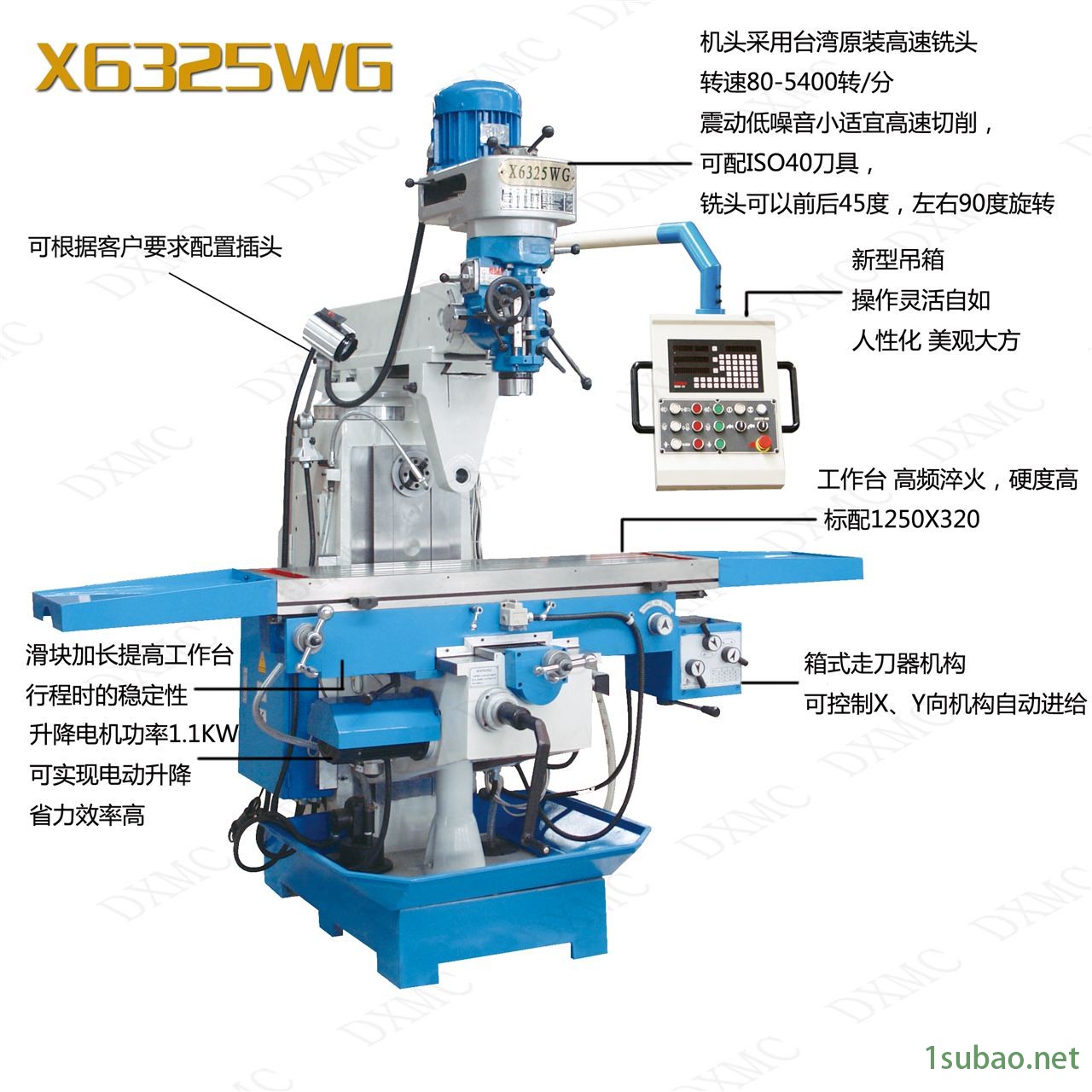

X6325W參數表 | ||
工作臺面積 | mm | 1270X260 |
T型槽數X寬度X間距 | mm | 3X14X63 |
zui大縱向行程 | mm | 750 |
zui大橫向行程 | mm | 300 |
zui大垂向行程 | mm | 200 |
滑枕行程 | mm | 400 |
立銑頭zui大回轉角度 | degree | ±45° |
臥軸到滑枕結合面距離 | mm | 300 |
水平主軸錐度 | taper | 7:24 ISO40 |
銑頭主軸錐度 | taper | 7:24 ISO40 |
水平主軸轉速級數 | steps | 12 |
水平主軸轉速范圍 | rpm | 40-1300(50HZ) |
銑頭主軸轉速級數 | steps | 16 |
銑頭主軸轉速范圍 | rpm | 80-5400(50HZ) |
銑頭主軸傳動電機 | hp | 3（5） |
水平主軸傳動電機 | kw | 3 |
進給電機功率 | kw | 0.75 |
冷卻泵功率 | w | 60 |
機床凈重 | kg | 1650 |
機床外型尺寸（長X寬X高） | mm | 1655x1650x2300 |
