| 3號炮塔銑床參數表 | |
| 主要技術參數 | 3S/3v |
| 工作臺尺寸 | 254*1270mm |
| 左右行程 | 780mm |
| 前后行程 | 405mm |
| 上下行程 | 405mm |
| 主軸錐度 | NT30#R8 |
| 主軸轉速 | 80-5440RPM(16級) |
| 主電機功率 | 3P |
| 機床凈重 | 1200KG |
性能參數

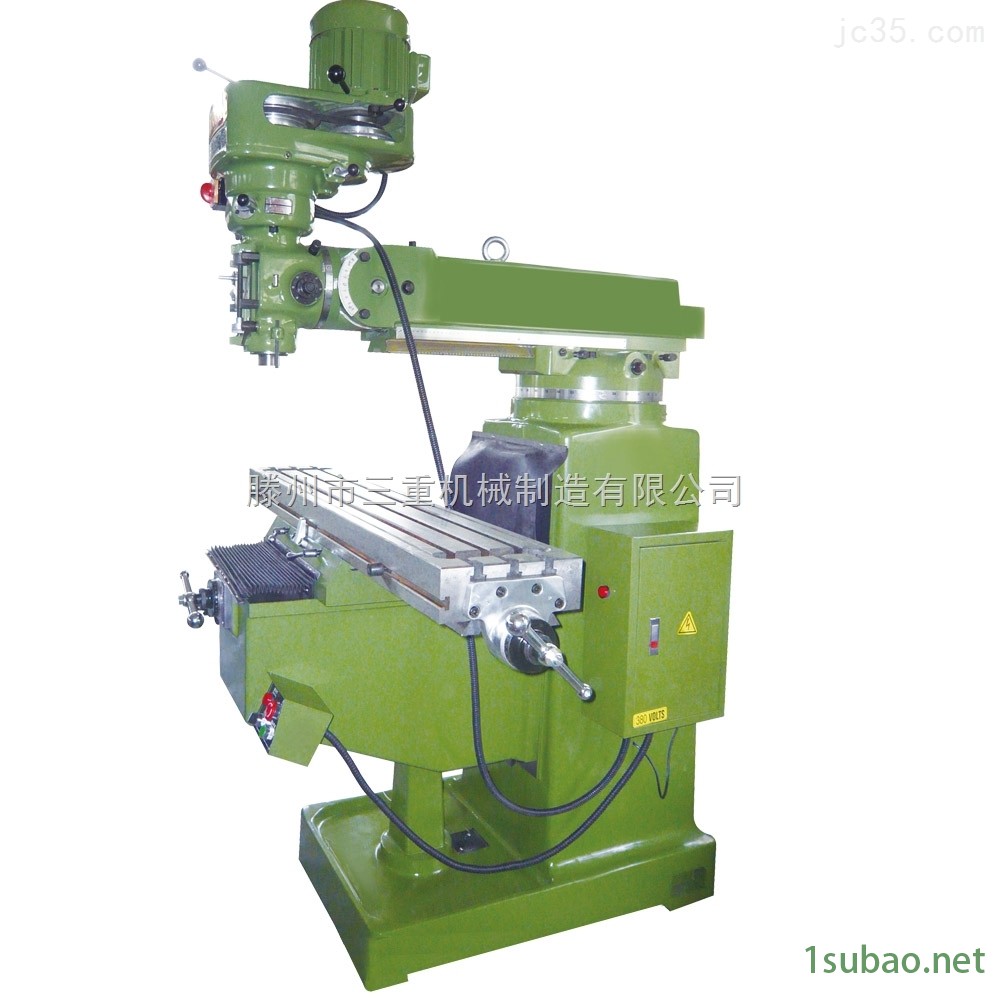

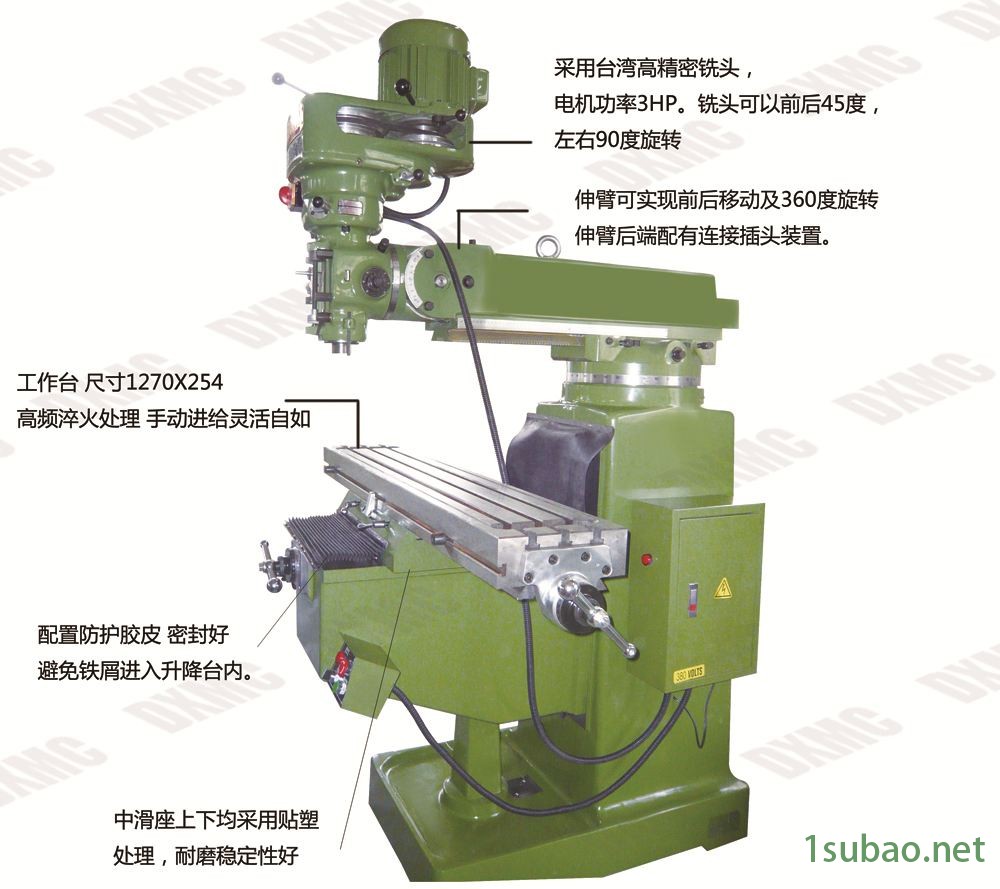

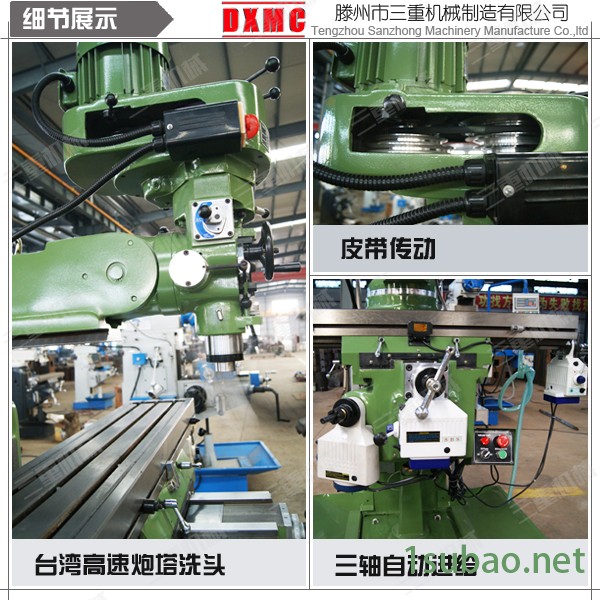

1、3號3S/3V立式炮塔銑床本機床結構緊湊，體積小，靈活性高，銑頭能左右回轉90º，前后回轉45º，滑枕不僅能前后伸縮，并可在水平面內作360º回轉，因而大大擴大了機床的有效工作范圍。
2、3號 3S/3V立式炮塔銑床主軸軸承使用預壓的精密斜角滾珠軸承，剛性強，加工精度好。
3、3號3S/3V立式炮塔銑床機臺采用高級米漢納鑄造，結構剛強，不變形，穩定性佳。主軸采用鉻鉬合金制作，經調質熱處理精密研磨后，配以精密級斜角滾珠軸承組合，切削力強，精度特佳。
4、3號3S/3V立式炮塔銑床X、Y軸滑道貼附TURCITE-B耐磨片，操作輕巧，磨損率低，經久耐用。工作臺面經淬火加硬后精密研磨，不易磨損。
5、3號3S/3V立式炮塔銑床立柱及升降座均采用方型導軌，經高周波硬化處理及精密研磨。
6、3號3S/3V立式炮塔銑床所有電氣操作部分都集中于懸掛式操作箱上，操做方便且安全性高。配備改進型電氣箱和控制器，帶有24V、110V、220V輸出插座。
7、3號3S/3V立式炮塔銑床配備手動潤滑裝置可對絲杠及導軌進行強制潤滑。
