X6325W立臥炮塔銑床參數表 | ||
工作臺面積 | mm | 1270X260 |
T型槽數X寬度X間距 | mm | 3X14X63 |
zui大縱向行程 | mm | 750 |
zui大橫向行程 | mm | 300 |
zui大垂向行程 | mm | 200 |
滑枕行程 | mm | 400 |
立銑頭zui大回轉角度 | degree | ±45° |
臥軸到滑枕結合面距離 | mm | 300 |
水平主軸錐度 | taper | 7:24 ISO40 |
銑頭主軸錐度 | taper | 7:24 ISO40 |
水平主軸轉速級數 | steps | 12 |
水平主軸轉速范圍 | rpm | 40-1300(50HZ) |
銑頭主軸轉速級數 | steps | 16 |
銑頭主軸轉速范圍 | rpm | 80-5400(50HZ) |
銑頭主軸傳動電機 | hp | 3（5） |
水平主軸傳動電機 | kw | 3 |
進給電機功率 | kw | 0.75 |
冷卻泵功率 | w | 60 |
機床凈重 | kg | 1650 |
機床外型尺寸（長X寬X高） | mm | 1655x1650x2300 |

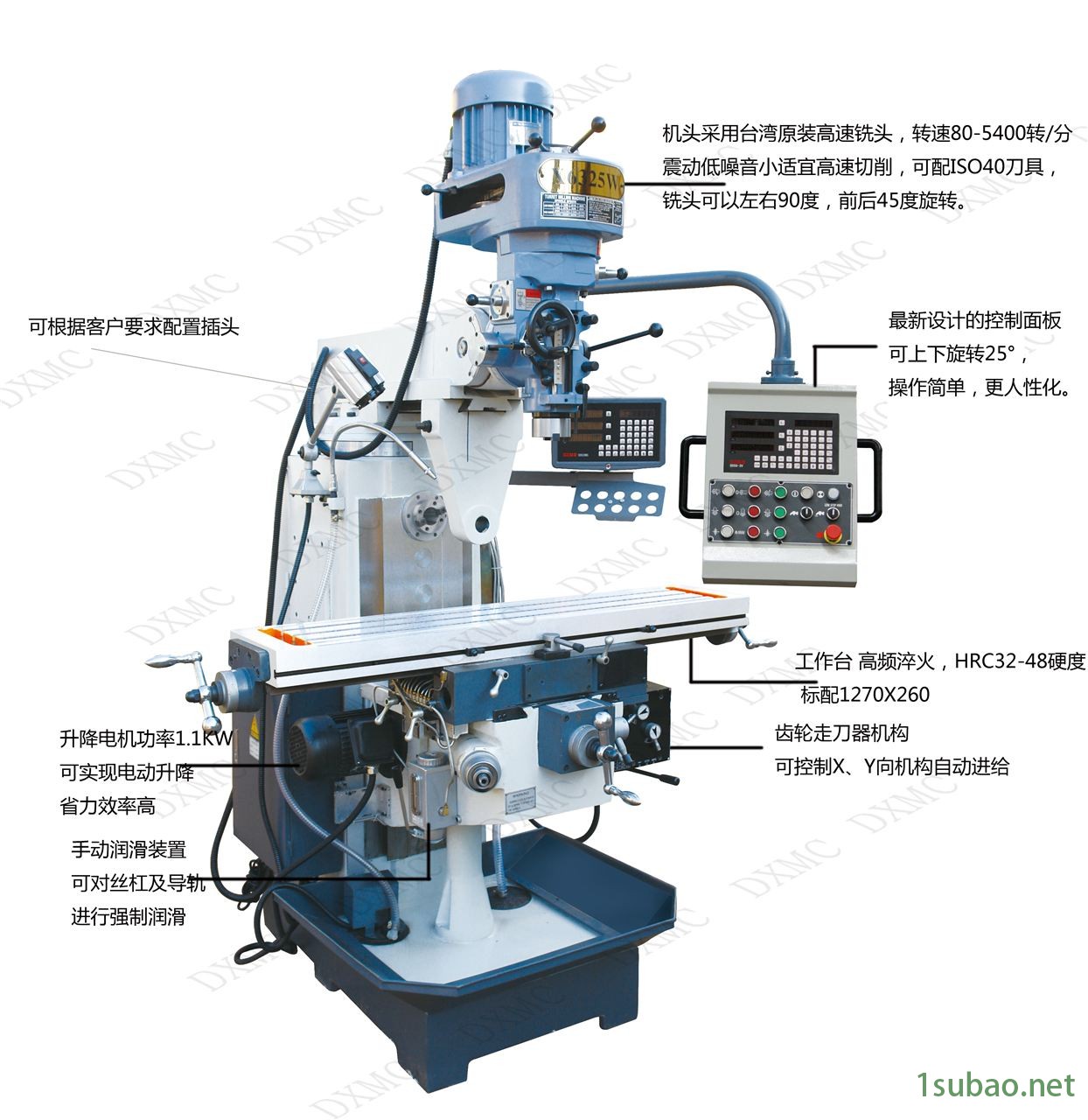

1、X6325W立臥炮塔銑床機身采用高級鑄鐵，經人工時效處理后精度高，使銑床壽命更長
2、X6325W立臥炮塔銑床主軸采用特殊材質制作，配以精密級角接觸軸承，經調質處理及精磨削，切削力強，精度高。
3、X6325W立臥炮塔銑床X、Y向由箱式走刀器機構控制，銑床可以實現自動進給，Z軸采用電機自動升降。
4、X6325W立臥炮塔銑床X、Y、Z三方向導軌面硬化處理、精密磨削 ，鋼性強，齒輪為磨齒經高頻淬火調質，噪音低經久耐用。

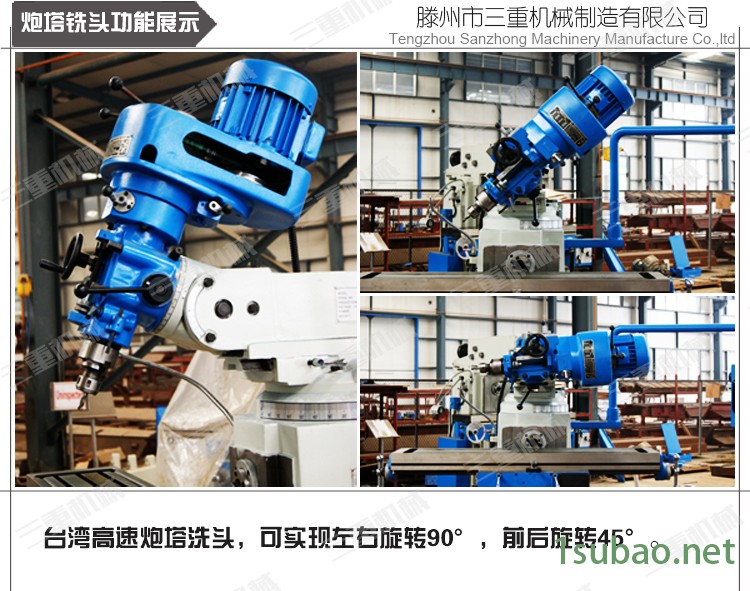

5、X6325W立臥炮塔銑床可根據客戶需要配備中國臺灣高速銑頭（3HP、5HP），可以適應各種加工速度要求。
6、X6325W立臥炮塔銑床配備手動潤滑裝置可對絲杠及導軌進行強制潤滑。
