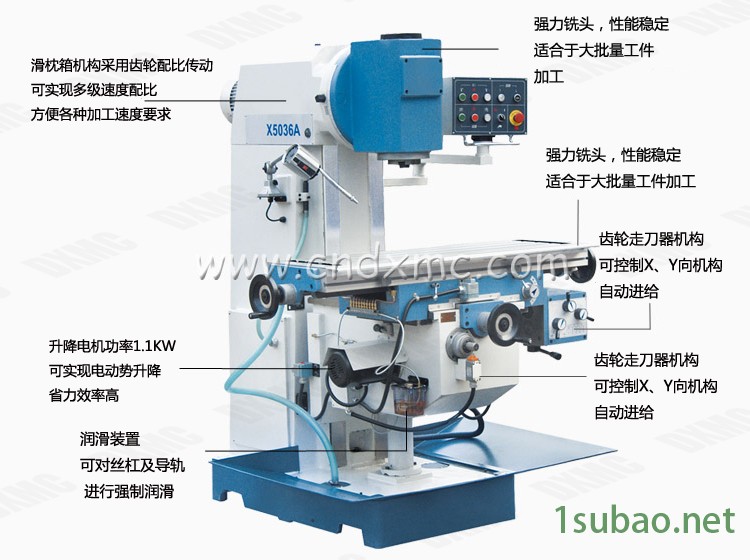

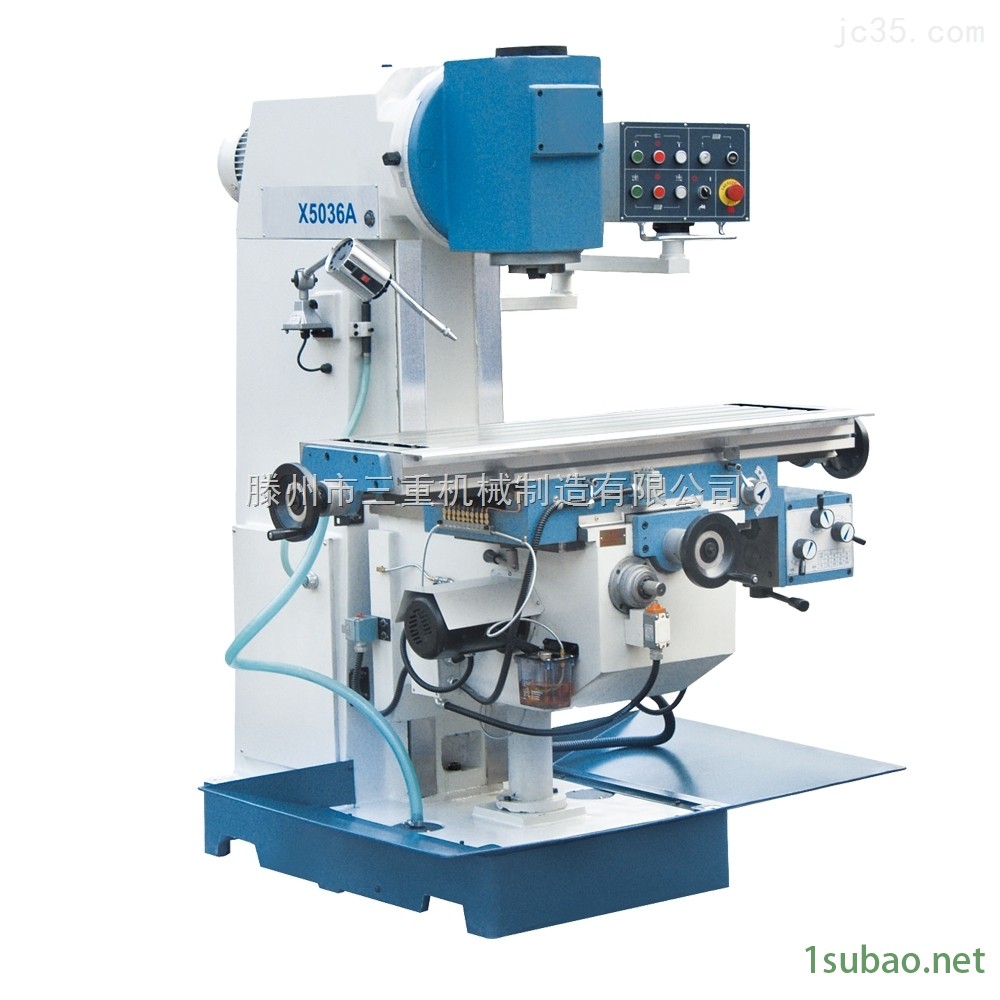

X5036A立式升降臺銑床
1、機身采用高級鑄鐵，經人工時效處理后精度高，壽命長
2、主軸剛度好，承載能力強，床身為矩形導軌床身，穩定性能好。
3、X、Y向由箱式走刀器機構控制，可以實現自動進給，Z向采用電機自動升降。
4、X、Y、Z三方向?qū)к売不幚怼⒕苣ハ?nbsp;。滑道貼塑后，運動精度和壽命俱佳
5、配備手動潤滑裝置可對絲杠及導軌進行強制潤滑。
X5036A立式升降臺銑床參數表 | ||
工作臺面積 | mm | 1250X360 |
T型槽數X寬度X間距 | mm | 3X18X80 |
zui大縱向行程 | mm | 600 |
zui大橫向行程 | mm | 300 |
zui大垂向行程 | mm | 400 |
立銑頭zui大回轉角度 | degree | ±45° |
立銑頭錐度 | taper | 7:24 ISO50 |
立軸主軸轉速級數 | steps | 12 |
立軸主軸轉速范圍 | rpm | 60-1700(50HZ) |
立軸主軸傳動電機 | kw | 4 |
進給電機功率 | kw | 0.75 |
冷卻泵功率 | w | 90 |
機床凈重 | kg | 2200 |
機床外型尺寸（長X寬X高） | mm | 1700x1680x1880 |
配備07式箱式齒輪走刀箱機構，可以控制X、Y向自動進給，多種速度，操作方便配備高速立銑頭，錐度ISO50，采用齒輪傳動方式，切削力高穩定性強，銑頭可在垂直工作臺平面內左右回轉45度，加工范圍大。
