| 類型 : | 普通車床 | 品牌 : | 滕祥 |
| 控制形式 : | 數控 | 型號 : | CK6140X750 |
| 主電機功率 : | 5.5 | 外形尺寸 : | 2600×1500×1650 |
| 加工精度 : | 高精度 | 加工長度 : | 750 |
| 加工直徑 : | 300 | 回轉直徑 : | 500 |
| 主軸轉速級數 : | 3 | 主軸通孔直徑 : | 82 |
| 安裝形式 : | 落地式 | 布局形式 : | 臥式 |
| 適用行業 : | 通用 | 動力類型 : | 電動 |
| 適用范圍 : | 通用 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 售后服務 : | 質保三年 |
機床規格及主要技術參數 | ||||
技術參數 | 類別 | 型號 | 單位 | 參 數 |
加工能力 | 床身回轉直徑 | mm | Φ400 | |
拖板回轉直徑 | mm | Ф180 | ||
加工長度 | mm | 850 | ||
行程 | X/Z軸行程 | mm | 240/1000 | |
X/Z軸位移單位 | mm | 0.001 | ||
主軸 | 主軸通孔直徑 | mm | Ф48 | |
拉管通孔直徑 | mm | Φ40 | ||
主軸內孔錐度 | 40° | |||
主軸級數 | 無級 | |||
主軸極限轉速 | rpm | 150-2000 | ||
工件夾緊方式 | mm | 8寸手動卡盤 | ||
主電機功率 | kW | 5.5 | ||
進給刀架 | X/Z軸 | N.m | 4/6 | |
X/Z軸快移速度 | m/min | 8/10 | ||
刀架型式 | 電動刀架 | |||
刀桿尺寸 | mm | 20×20 | ||
刀架重復定位精度 | mm | ≤0.004 | ||
尾座 | 尾座型式 | 有 | ||
尾座套筒直徑 | mm | Φ60 | ||
尾座套筒行程 | mm | 100 | ||
尾座頂錐孔 | 莫氏4# | |||
其他 | 機床凈重 | kg | 1800 | |
機床外型尺寸（長×寬×高） | mm | 2600×1500×1650 | ||
電力需求（功率/電流) | kW/A | 10kW/20A | ||
標準配置 | 序 | 名稱 | 數量 | 標準配置 |
號 | ||||
1 | 數控系統 | 1/臺 | 發那科 | |
2 | 卡盤 | 1/臺 | Ф200手動卡盤 | |
3 | 尾座 | 1/臺 | 手動尾座(普魯特) | |
4 | X向滾珠絲杠 | 1/臺 | 國產 | |
5 | Z向滾珠絲杠 | 1/臺 | 國產 | |
6 | 電動刀架 | 1/臺 | 4工位 | |
7 | X/Z向絲杠軸承 | 各1套/臺 | 國產 | |
8 | X/Z向聯軸器 | 各1套/臺 | 國產外購 | |
9 | 主軸軸承 | 1套/臺 | 國產名優 | |
10 | 機身鑄造 | 1/臺 | 采用優質樹脂砂鑄造 | |
11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 | |
13 | 潤 滑 | 1套/臺 | 國產電動潤滑油泵，潤滑油路安裝完畢 | |
14 | 附 件 | |||
ck6140數控車床特點

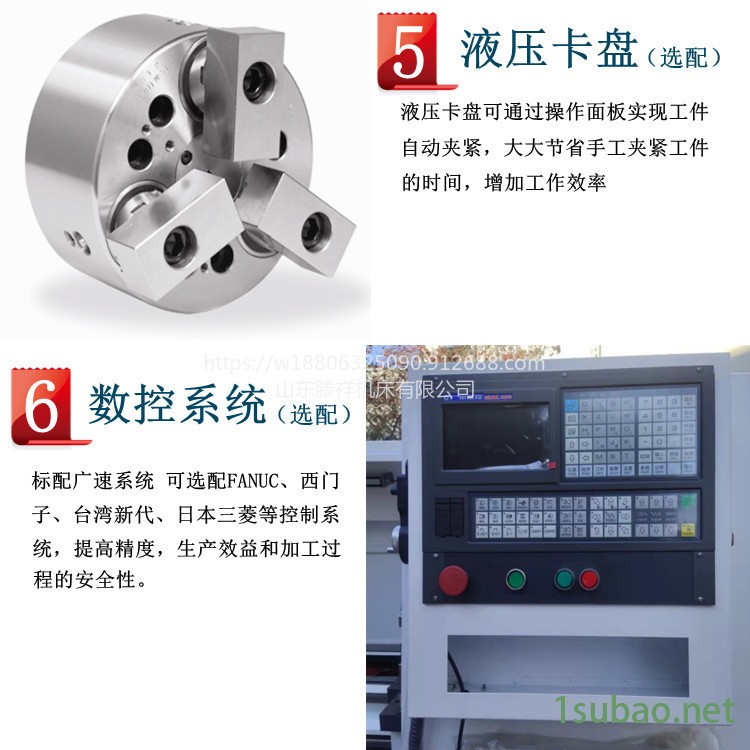

1，設備可配有三爪卡盤，四爪卡盤，液壓卡盤，氣動卡盤。

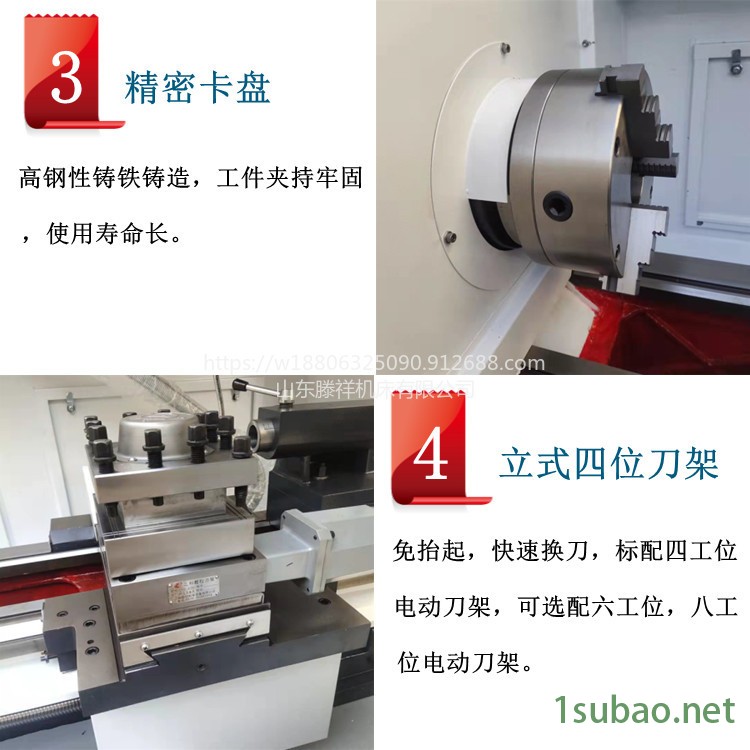

2，機床可配選四工位刀架，六工位，八公位刀架，采用精密齒盤定位，重復定位精度高。
3，機床采用廣數數控系統，可以選配西門子，F(xiàn)ANUC等國內品牌系統。系統性能優越，功能強大。

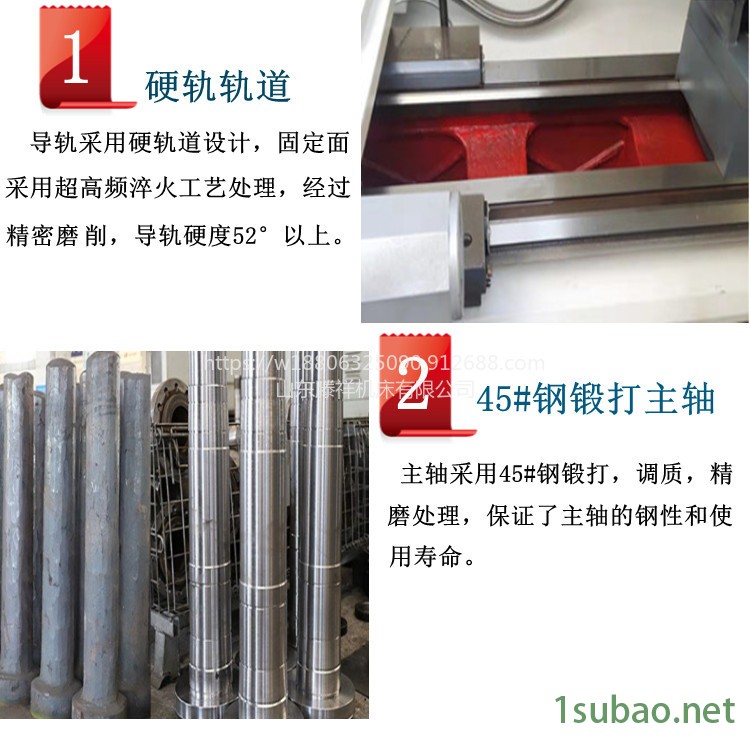

4，機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用，加工精度保持性好。運行平穩·低速時可輸出較大力矩。
5，尾架具有快速凸輪夾緊裝置，工作效率高
6，出廠前均經過嚴格精度檢查，確保每臺設備滿足技術參數要求達到客戶使用要求
