| 類型 : | 普通車床 | 品牌 : | 滕祥機床 |

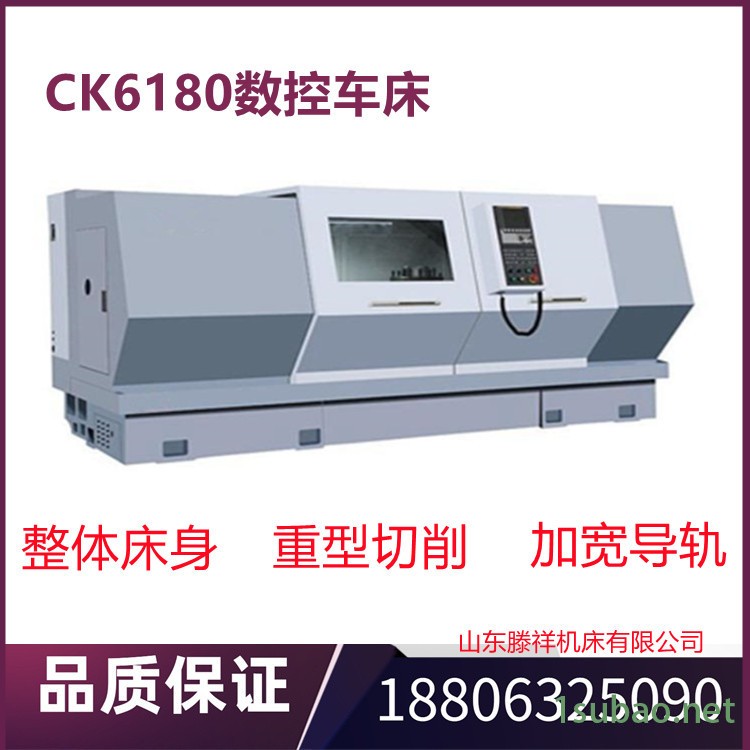

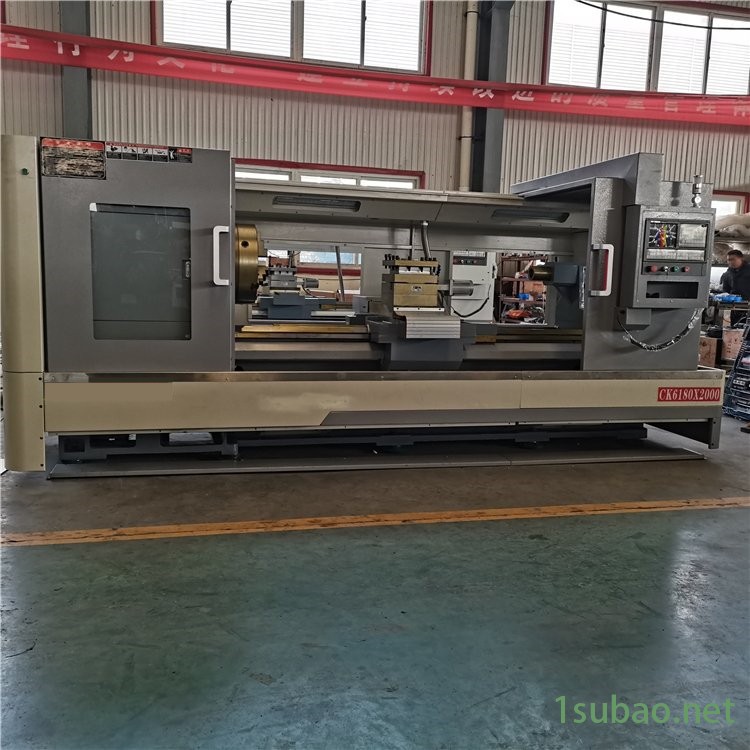

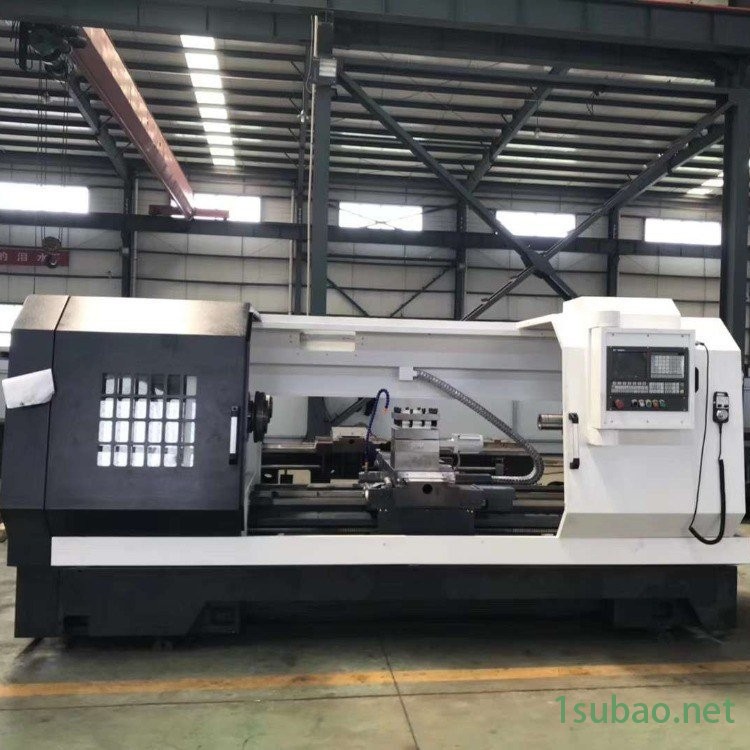

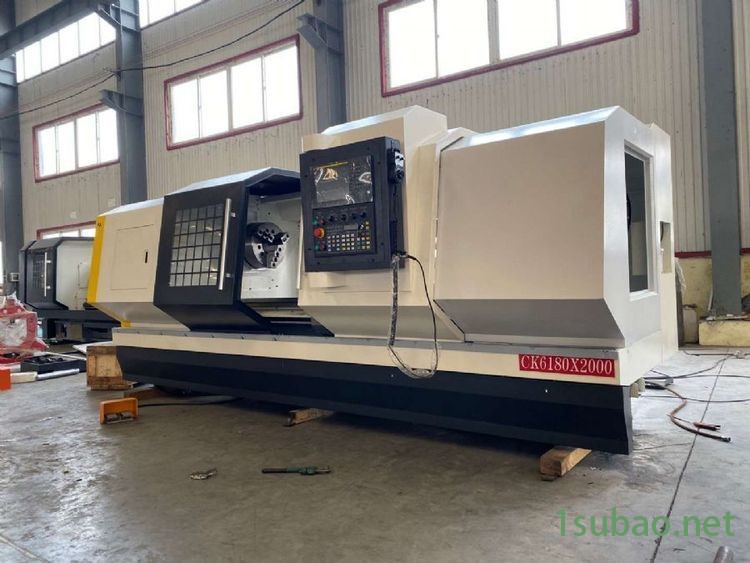

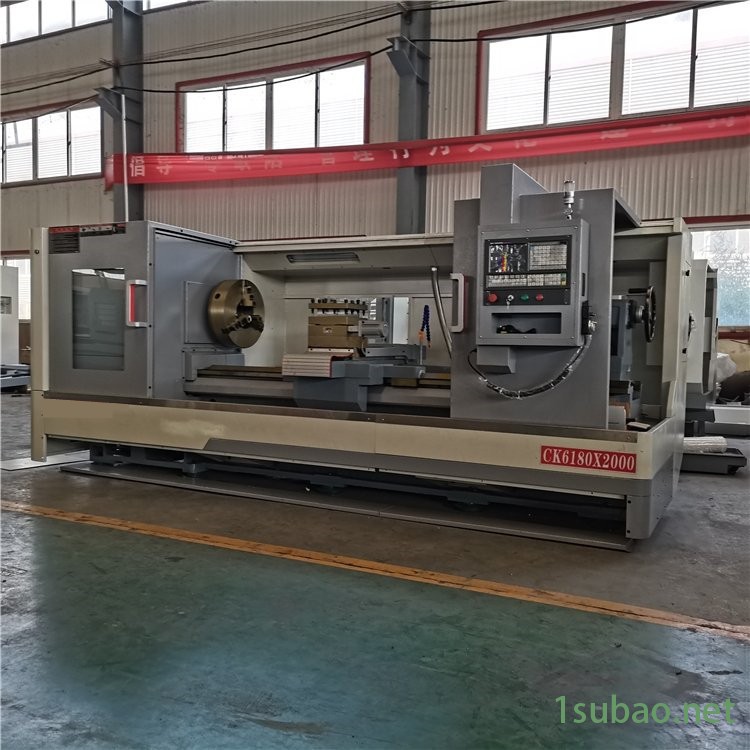

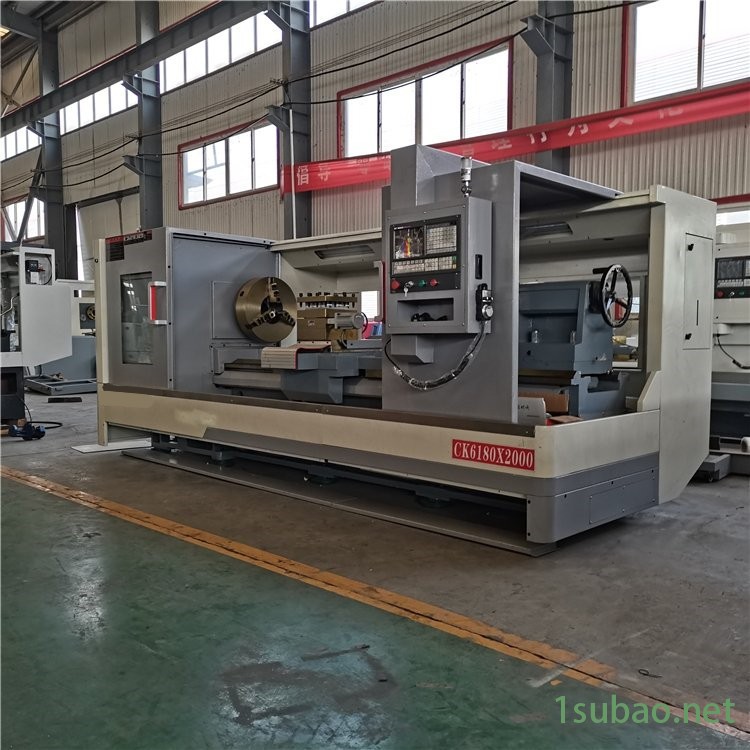

| 控制形式 : | 數控 | 型號 : | CK6180X1500數控車床 |
| 主電機功率 : | 11 | 外形尺寸 : | 3300*2000*2000 |
| 加工精度 : | 高精度 | 加工長度 : | 1500 |
| 加工直徑 : | 800 | 回轉直徑 : | 800 |
| 主軸轉速級數 : | 3 | 主軸通孔直徑 : | 105 |
| 安裝形式 : | 落地式 | 布局形式 : | 臥式 |
| 適用行業 : | 通用 | 動力類型 : | 電動 |
| 適用范圍 : | 通用 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 售后服務 : | 質保三年 |
項目 | 機床規格及主要技術參數 | ||
系統 | 數控系統 | GSK980TDC | |
工作 范圍 | CK6180 | ||
床身回轉直徑 | φ800mm | ||
滑板上車削直徑 | φ480mm | ||
工件長度 | 1000/1500/2000/3000mm | ||
主軸 | 主軸軸端 | C-11 | |
主軸孔前端錐度 | 公制φ120 1:20 | ||
主軸通孔直徑 | φ105mm | ||
主軸調速范圍 | 25~800 r/min（三檔機械變速，變頻無極調速） | ||
主軸電機 | 三相異步電機11Kw | ||
坐標軸 | 橫向（X軸）行程 | 450mm | |
縱向（Z軸）行程 | 1200/mm | ||
X軸進給速度 | 4m/min | ||
Z軸進給速度 | 5m/min | ||
滾珠絲桿直徑*螺距 | X向：32*05 Z向：50*10 | ||
導軌跨度 | 600mm | ||
重復定位精度 | ±0.005mm | ||
回轉 刀架 | 刀架型式 | 國產電動回轉刀架 | |
刀座數量 | 四位 | ||
外徑、端面刀柄規格 | 32mmX32mm | ||
夾緊 | 手動卡盤 | K11 400/C11三爪手動卡盤(可選15寸中空液壓卡盤) | |

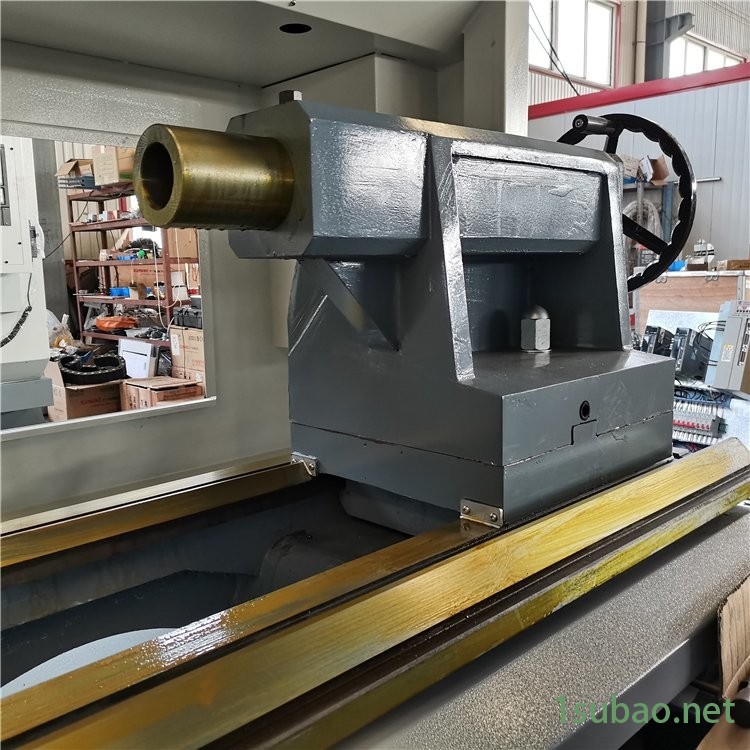

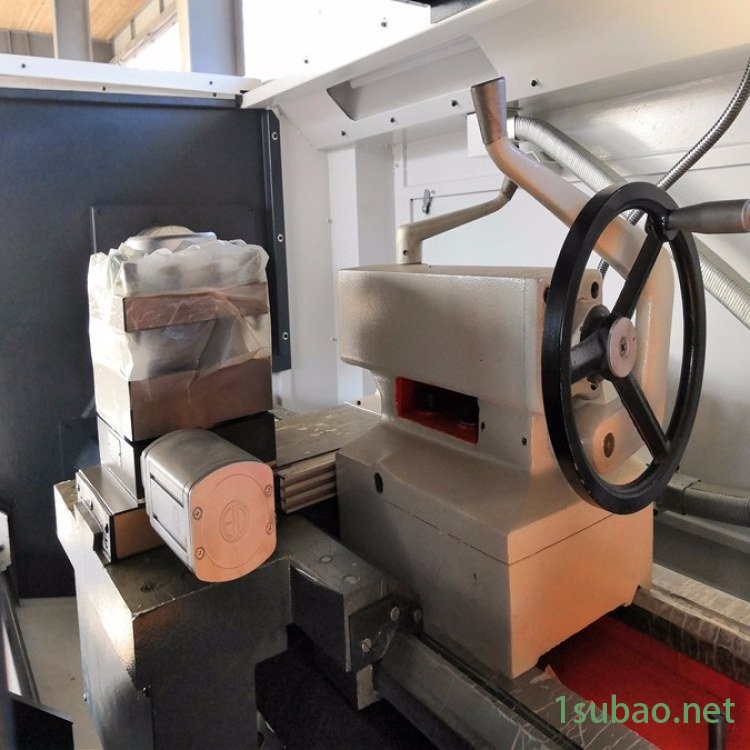

尾座 | 尾座套筒直徑 | φ100mm | |
套行程 | 250mm | ||
套錐度 | MT6 | ||
冷卻 | 冷卻水泵 | AB-25；125W(三相電泵) | |
自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 | ||
傳動 部件 | 主軸軸承 | 國產高精度軸承（新哈） | |
滾珠絲杠 | 國產高精度滾珠絲杠（北方岐山） | ||
絲杠軸承 | 國產高精度絲桿軸承（新哈） | ||
硬軌 | 自制 | ||
燈具 | 工作照明燈 | JC-38B 40W DC24V | |
其它 | 機床總電容量 | 18kW | |
機床凈重(約) | 3900/4500 /5400/6900kg | ||
機床外形尺寸 | 3300/3800/4300/5300mm×2000mm×2000mm | ||
| 標準配置 | 序 號 | 名稱 | 數量 | 標準配置 |
| 1 | 數控系統 | 1/臺 | 廣數980TDC | |
| 2 | 卡盤 | 1/臺 | Ф250手動卡盤 | |
| 3 | 尾座 | 1/臺 | 手動尾座 | |
| 4 | X向滾珠絲杠 | 1/臺 | 國產 | |
| 5 | Z向滾珠絲杠 | 1/臺 | 國產 | |
| 6 | 電動刀架 | 1/臺 | 國產 | |
| 7 | X、Z向絲杠軸承 | 各1套/臺 | 國產 | |
| 8 | X、Z向聯軸器 | 各1套/臺 | 國產外購 | |
| 9 | 主 軸 軸 承 | 1套/臺 | 國產P5級 | |
| 10 | 機身鑄造 | 1/臺 | 采用優質樹脂砂鑄造 | |
| 11 | 主軸總成 | 1套/臺 | 裝配式主軸 | |
| 12 | 油 漆 | 1套/臺 | 顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置 | |
| 13 | 潤 滑 | 1套/臺 | 國產滬潤電動潤滑油泵，潤滑油路安裝完畢 | |
| 14 | 附 件 | 1套/臺 | 隨機 |

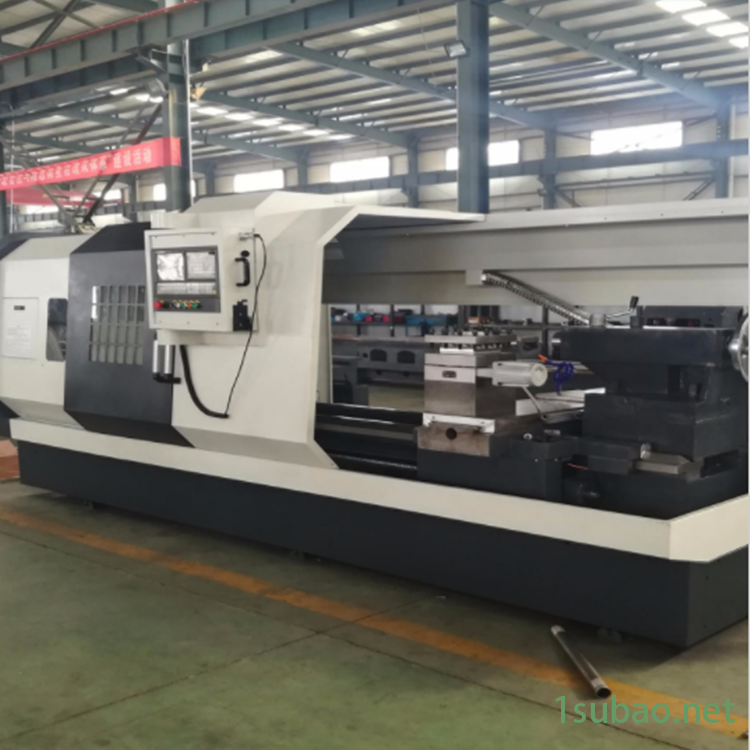

機床結構特點及功能要求:
1、本系列機床整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
2、床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
3、機床導軌和滑鞍導軌都采用特殊性材料的硬導軌，經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。
4、數控系統采用廣數980TDC伺服系統及伺服驅動，采用國產名優滾珠絲杠及高精度絲桿軸承。
5、采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
6、 各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。

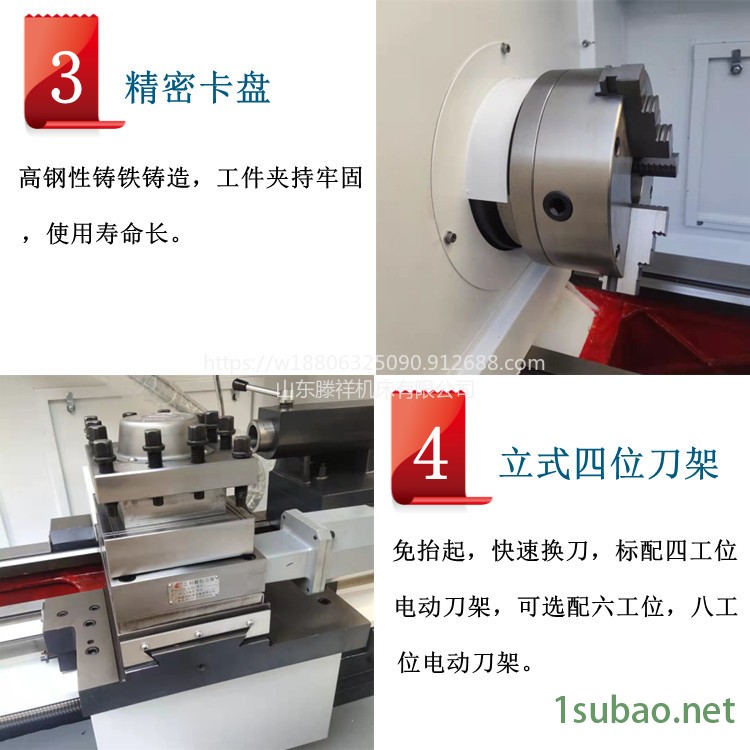

7、采用國產手動卡盤。
8、導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
主要性能優點展示：
數控車床、車削中心，是一種高精度的自動化機床。配備多工位刀塔或動力刀塔，機床就具有廣泛的加工藝性能，可加工直線圓柱、斜線圓柱、圓弧和各種螺紋、槽、蝸桿等復雜工件，具有直線插補、圓弧插補各種補償功能，并在復雜零件的批量生產中發揮了良好的經濟效果。
數控機床與普通機床相比，數控機床有如下特點：
●加工精度高，具有穩定的加工質量；
●可進行多坐標的聯動，能加工形狀復雜的零件；
●加工零件改變時，一般只需要更改數控程序，可節省生產準備時間；
●機床本身的精度高、剛性大,可選擇有利的加工用量，生產率高（一般為普通機床的3~5倍）；
●機床自動化程度高，可以減輕勞動強度
