| 類型 : | 多功能銑床 | 品牌 : | 滕祥機床 |
| 型號 : | VMC530 | 重量 : | 1500 |
| 主電機功率 : | 3.7 | 主軸轉速范圍 : | 0-6000 |
| 工作臺尺寸 : | 800x260/300 | 主軸錐孔錐度 : | BT30/BT40 |
| T型槽數目 : | 3 | 控制形式 : | 數控 |
| 布局形式 : | 立式 | 作用對象 : | 金屬 |
| 作用對象材質 : | 金屬 | 適用范圍 : | 通用 |
| 適用行業 : | 通用 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 售后服務 : | 質保三年 |
| 用途 : | 金屬切削 |

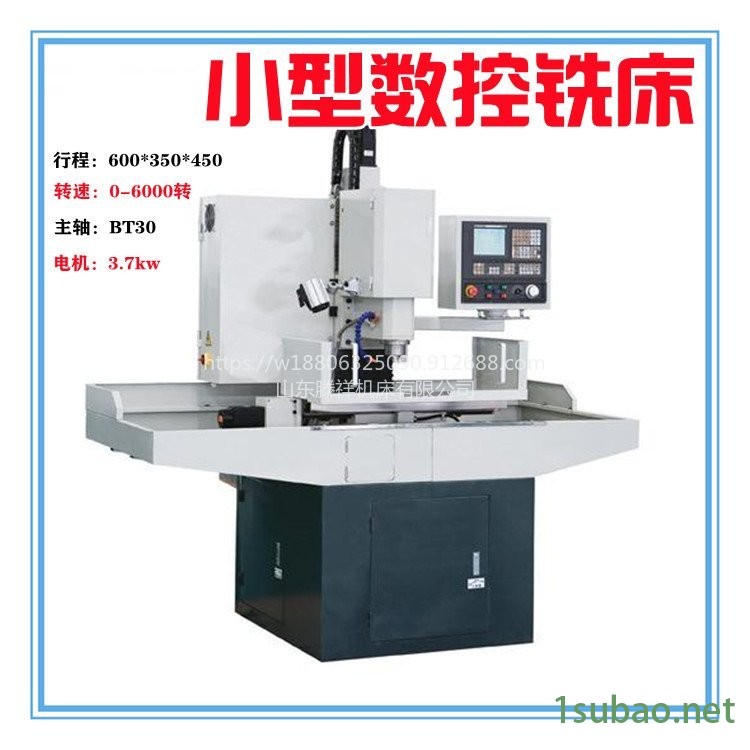

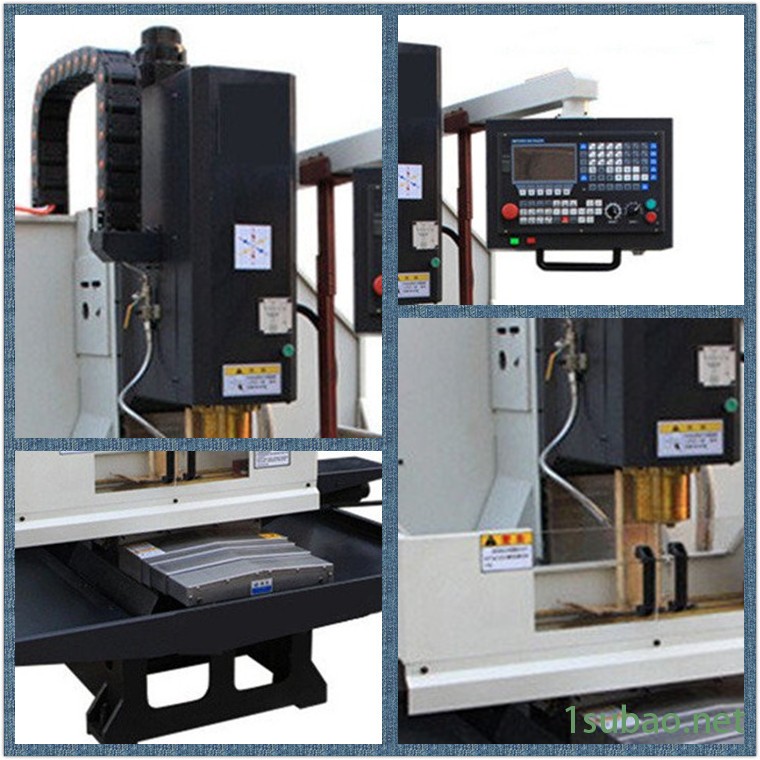

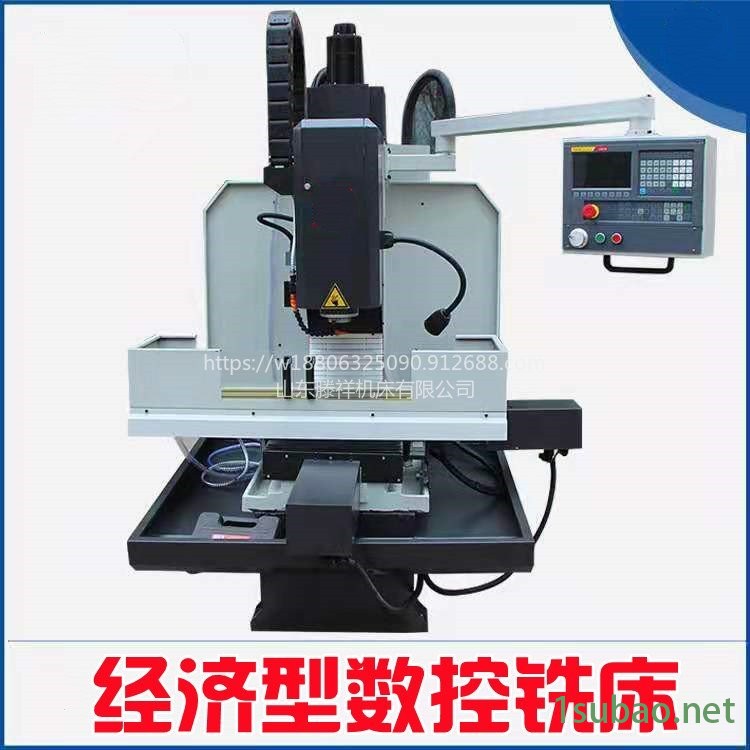

VMC530經濟型加工中心
| 項 目 | 內 容 | 單 位 | 參 數 |
| 行 程 | 左右行程（X） | mm | 500 |
| 前后行程（Y） | mm | 350 | |
| 上下行程（Z） | mm | 450 | |
| 主軸頭端面到工作臺面 | mm | 80-530 | |
| 工作臺 | 工作臺面長 | mm | 800 |
| 工作臺面寬 | mm | 260/300 | |
| 工作臺承重 | Kg | 350 | |
| T型槽 | 規格 | mm | 3-16 |
| 中心距 | mm | 90 | |
| 主 軸 | 錐度 | BT30/BT40 | |
| 主軸中心至導軌面距離 | mm | 350 | |
| 主軸轉速 | rpm | 6000 | |
| 額定功率 | Kw | 3.7 | |
| 驅動系統 | 同步帶 | ||
| 精 度 | 定位精度 | mm | ±0.015 |
| 重復精度 | mm | ±0.008 | |
| 軸向電機 | 功率X/Y/Z | N | 6/6/10（10帶剎車） |
| 進給速度 | X/Y/Z快移速度 | m/min | 12/12/10 |
| X/Y/Z切削速度 | mm/min | 1/5000 | |
| 刀 庫 | 型式 | 斗笠 BT40（選配） | |
| 容量 | 把 | 12/16/20 | |
| 通用參數 | 氣源要求 | kg | 6 |
| 機床重量 | kg | 1100 | |
| 外形尺寸 | mm | 2200x1800x2250 | |
| 電力要求 | KVA | 380V |
主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 | |
| 1 | 主軸單元 | BT40-120 | 國產主軸 | 1套 | 選擇 | |
| 2 | 增壓打刀缸 | 3500 | 無錫協清 | 1套 | ||
| 3 | X向滾珠絲杠副 | FD2506 | 臺灣/南通啟尖 | 1套 | ||
| 4 | Y向滾珠絲杠副 | FD2506 | 臺灣/南通啟尖 | 1套 | ||
| 5 | Z向滾珠絲杠副 | FD2506 | 臺灣/南通啟尖 | 1套 | ||
| 6 | 角接觸球軸承 | 7008ACDB/P4 | 1套 | 主軸用 | ||
| 7 | 角接觸球軸承 | 7007ACDB/P4 | 1套 | 主軸用 | ||
| 8 | 角接觸球軸承 | 7602025TN/P4 DB | 3套 | 絲杠用 | ||
| 9 | 角接觸球軸承 | 60204 /P5 | HRB | 3套 | 絲杠用 | |
| 10 | 刀庫 | 12/16/20 | 臺灣刀庫 | 1套 | 選配 | |
標準配置
6000轉主軸3.7Kw變頻電機國產滾珠絲杠半防護
說明：因配置、特殊定貨、數控系統的不同和產品的不斷完善，會影響部分技術參數指標，定貨時請依據實
際情況核實，不便之處，敬請諒解！
