| 機床類型 : | 銑床 | 品牌 : | 滕祥機床 |
| 型號 : | X5036立式銑床 | 主電機功率 : | 4/5.5 |
| 外形尺寸(x*y*z : | 2200X2600X1880 | 重量 : | 2400/2600 |

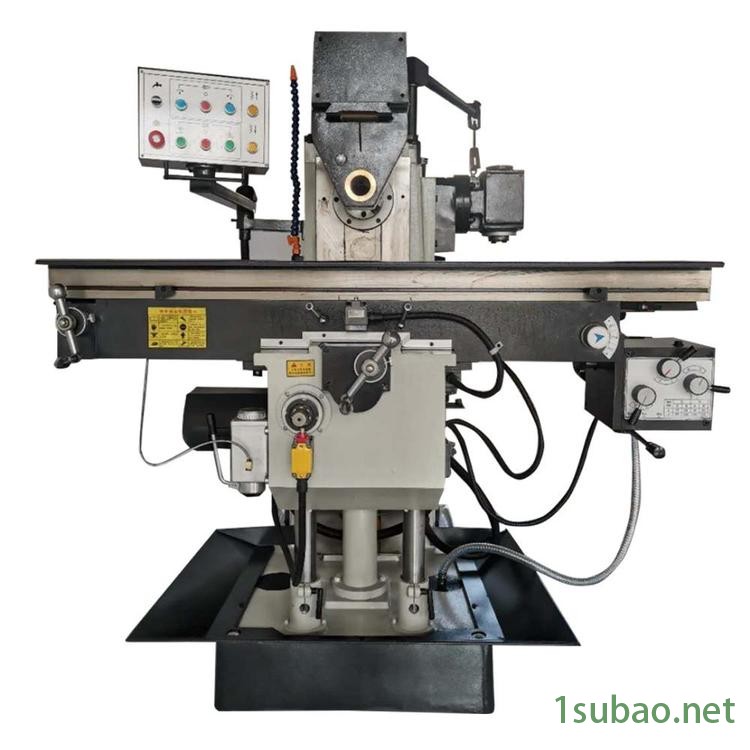

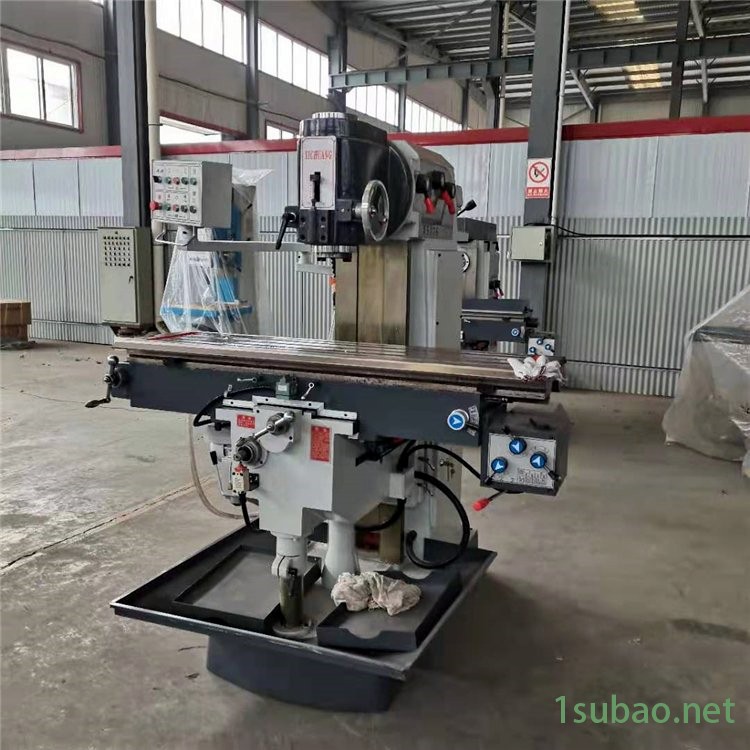

重型銑床 X5036B立式銑床
※采用矩型導軌鋼性好穩定強※工作臺X,Y,Z方向快速進給
※工作臺及導軌面高頻淬火
※各導軌面集中潤滑
此類產品適用于單件、小批生產和工具、修理部門，也可用于成批。可用各種圓柱銑刀、圓片銑刀、角銑刀、成型銑刀和端面銑刀加工各種平面、斜面、溝槽齒輪等。
?作臺、分度頭等銑床附件，擴大加范圍。

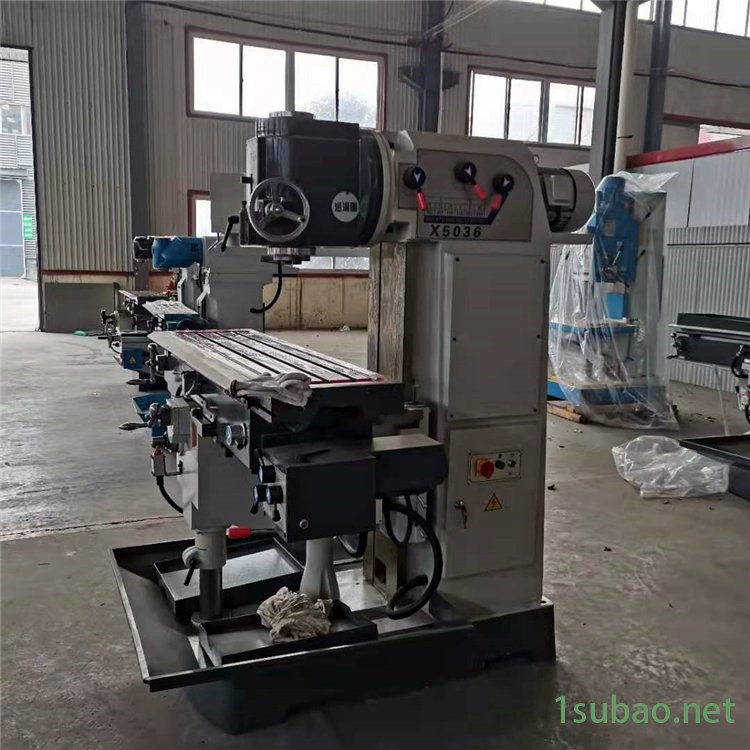

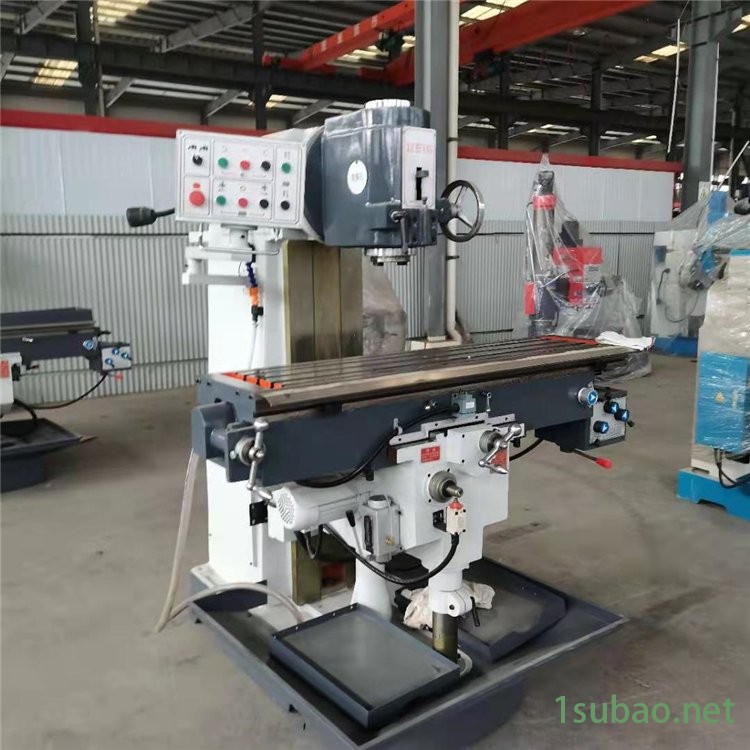

重型銑床 X5036B立式銑床 銑床X5036銑床
參數 | ?X5036B |
?主軸錐孔錐度 | ?7：24 ISO50?主軸行程70mm |
?主軸端面至工作臺面距離mm | ?70-450 |
?主軸中心至床身垂直導軌面距離mm | ?360 |
?主軸轉速范圍r/min | ?60-1800（12級） |
?立銑頭回轉角度 | ?±45° |
?工作臺尺寸mm | ?1500×360 |
?工作臺行程（縱向/橫向/垂向）mm | ?1000/320/380 |
?工作臺縱/橫向機動進給速度mm/min | ?22-555（8級）810（快） |
?工作臺垂向機動升降速度mm/min | ?590 |
?工作臺T型槽數/寬度/間距mm | ?3/18/80 |
?主傳動電動機功率kw | ?5.5 |
?工作臺機動進給電動機功率w | ?750 |
?升降臺升降進給電動機功率w | ?1100 |
?冷卻泵電動機功率w | ?90 |
?冷卻泵流量 升/分 | ?25 |
?機床凈重/毛重kg | ?2230/2400 |
?外形尺寸mm | ?2220×1790×1980? ? ? ?? |
隨機文件：
序號 | 技術資料名稱 | 份數 | 備注 |
1 | 機床使用說明書（機械、電氣） | 一份 | |
2 | 維修配套目錄 | 一份 | |
3 | 合格證 | 一份 | |
4 | 裝箱單 | 一份 |
