機床的性能及用途

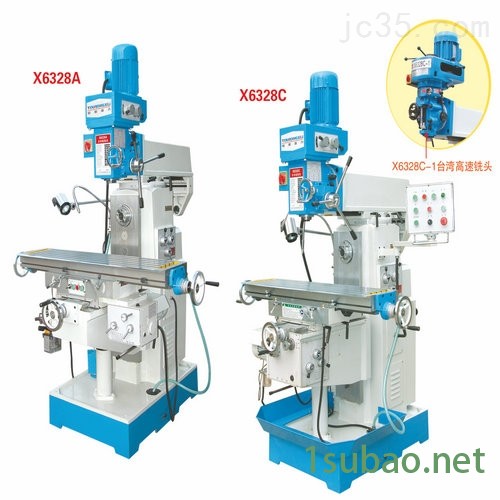

小型經濟銑床多功能銑床Ｘ 6328A 小型經濟銑床多功能銑床系列立、臥式銑床是一種小型通用機床，可以進行鉆、擴、鉸、 銑、鏜的加工，用成形銑刀及端面銑刀能加工平面、斜面、垂直面和溝槽等。裝上附件回轉工作臺還可銑削環狀溝槽及圓弧曲線，裝上附件分度頭，可加工模數3 以下的直齒、錐齒及螺旋齒。因此本機床廣泛用于機械制造、儀器、儀表建筑 裝飾、維修等部門的單件和小批量的生產。
結構*、合理，操作輕便靈活，維護方便。亦可加減數字顯示尺， 對于批量加工更加方便，定位更為準確 。
機床的工作臺可作縱、橫和垂直三方向的手動進給 , 其中縱橫向可機動進 給。
機床的各易損部位均有調整機構。
注意：使用自動升降裝置時，勿必先把升降搖把取下，以免它的高速運轉傷到操 作者。
序號 | 性能參數 |
|
1 | 工作臺面尺寸 | 1200 × 280mm |
2 | 工作臺Ｔ型槽數 | 5 |
工作臺Ｔ型槽寬度 | 14mm | |
工作臺Ｔ型槽中心距 |
50mm | |
3 | 工作臺縱向行程 | 機動行程 620mm 手動行程 640mm |
4 | 工作臺橫向行程 |
260mm |
5 | 工作臺垂向行程 |
400mm |
6 | 工作臺縱向機動進給 | 8 級 13 ～ 265mm/min |
7 | 工作臺橫向機動進給 | 8 級 13 ～ 265mm/min |
8 | 主軸端面到工作臺面距離 |
115~515mm |
9 |
主軸孔錐度 | 立銑主軸錐孔莫氏 4 ″臥銑主軸錐孔 7∶24 — 40 |
10 | 主軸變速級數 | 臥銑 12 級 立銑 8 級 |
11 |
主軸變速范圍 | 臥銑 45 ～ 1350r/min 立銑 115 ～ 1750r/min |
12 | 滑枕行程 | 500mm |
13 | 機頭回轉角度 | ± 90 ° |
14 | 機頭主軸行程 |
110mm |
15 | 主電動機功率 |
2.2KW |
16 | 立銑電動機功率 |
0.85/1.5KW |
17 | 冷卻泵型號 |
WB-12 40W 12L/min |
18 | 機床外形尺寸 | 1750 × 1450 × 2150(mm） |
19 | 機床凈重 |
1350Kg |
