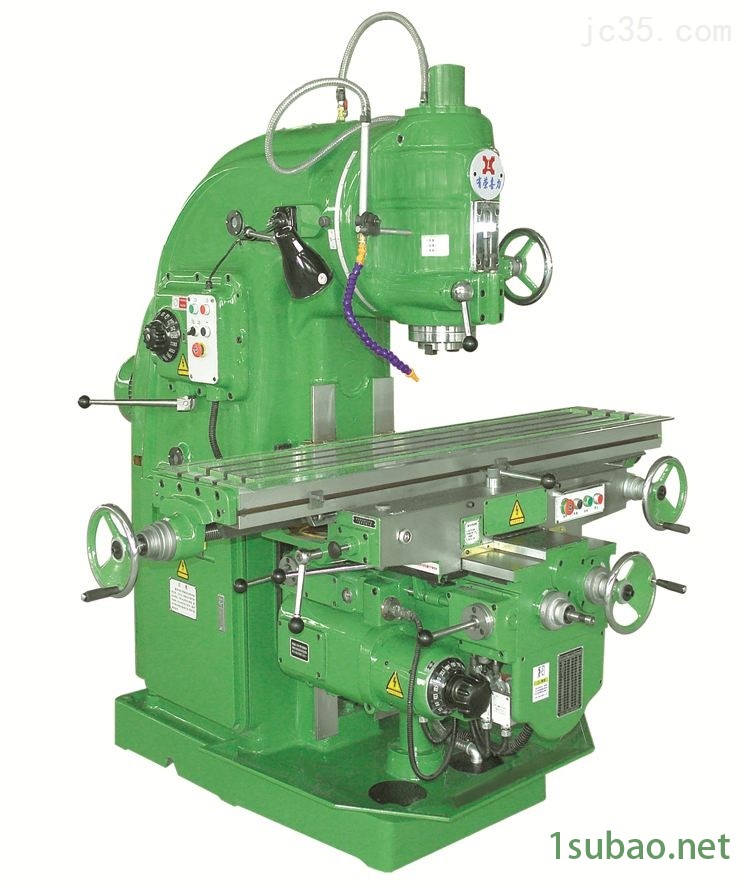

X5032立式升降臺銑床技術描述
機床用途：
北一機型2號銑X5032立式銑床是一種使用范圍很廣的機床，它適用于各種棒狀銑刀、角度銑刀及端面銑刀來銑削平面、斜面、溝槽、齒輪等。
如果裝上分度頭的同時，把分度頭的傳動軸與工作臺的縱向絲杠掛輪架起來，尚能銑切螺旋面。
北一機型2號銑X5032立式銑床還可以裝上圓工作臺，用以銑切凸輪及弧形槽。
適用于各種機械加工行業，從小規模的機械修理站到大量生產的部門都可以使用。
X5032系列型立式升降臺銑床具有下列性能：機床結構本身具有足夠的剛性，能承受較重負荷的切削工作。機床有足夠的功率和很廣的變速范圍，能充分發揮刀具效能，并能使用硬質合金刀具進行高速切削。在機床的前面和左面，各有一套功能相同的按鈕和操縱手柄（即復式操縱裝置），使工作者能選擇zui方便的位置進行工作。機床操作方便簡單。主軸的起動、停止和工作臺快速移動的開動，都有明顯的按鈕。工作臺進給可以由手柄操縱，其進給方向和操作手柄所指的方向*，也可機動。主軸的轉速和進給量用變速盤來選擇。主軸變速和進給變速機構均裝有沖動裝置，使變速時齒輪順德嚙合。機床的主要傳動零件均用合金鋼制成，容易磨損的零件均用耐磨材料制成，保證了機床有足夠長的使用壽命。容易磨損的部分設有消除間隙的調整裝置，保證機床的精度和工作平穩。機床有良好的安全裝置。手動進給和機動進給間有互鎖機構，行程有限位撞塊保證了操作者及機床的安全。機床主傳動采用電磁離合器制動，迅速、平穩。當加工完畢或其它原因而需停止機床時，只要按一下“停止"按鈕，機床的全部運動立即停止。機床能進行順銑和逆銑加工。工作臺在三個方向上（縱向、橫向和垂向）都能進行快速移動，減少輔助時間，提高生產效率。工作臺橫向和垂向方向的移動，集中地由一個手柄操縱。操縱者用該手柄可以控制工作臺兩個方向的進給運動。機床有完善的潤滑系統，重要的傳動零件和軸承由機動油泵進行自動潤滑，同時設有指示器進行經常檢查，需要手動潤滑的部位其加油點均設在明顯處。各重要傳動件和主軸均安裝在滾動軸承上，提高了傳動效率。主軸上滾動軸承還能調整，保證了主軸精度。X5032型銑床三向進給絲杠為梯行絲杠，X5032A型銑床三向進給絲杠為滾珠絲杠。北一機型2號銑有榮喜力機床X5032
3、技術特性
參 數 | 單位 | X5032、X5032A | X5032B |
工作臺面積（寬×長） | mm | 320×1325 | 320×1600 |
工作臺zui大縱向行程（手動/機動） | mm | 700/680 | 900/880 |
工作臺zui大橫向行程（手動/機動） | mm | 255/240 | 255/240 |
工作臺zui大垂向行程（手動/機動） | mm | 370/350 | 370/350 |
T型槽數 | mm | 3 | 3 |
T型槽寬度 | mm | 18 | 18 |
T型槽間距 | mm | 70 | 70 |
主軸孔錐度 |
| 7：24 ISO50 | 7：24 ISO50 |
主軸孔徑 | mm | Φ29 | Φ29 |
主軸前軸承直徑 | mm | 90 | 90 |
主軸軸向移動距離 | mm | 70 | 70 |
立銑頭zui大回轉角度 | mm | ±45° | ±45° |
主軸端面到工作臺面距離 | mm | 45～415 | 45～415 |
床身垂直導軌到主軸中心線的距離 | mm | 350 | 350 |
主軸轉速級數 |
| 18 | 18 |
主軸轉速范圍 | r.p.m | 30～1500 | 30～1500 |
工作臺進給量級數 |
| 18 | 18 |
工作臺縱向進給范圍 | mm/min | 23.5～1180 | 23.5～1180 |
工作臺橫向進給范圍 | mm/min | 15～786 | 15～786 |
工作臺垂向進給范圍 | mm/min | 8～394 | 8～394 |
工作臺縱向快速移動速度 | mm/min | 2300 | 2300 |
工作臺橫向快速移動速度 | mm/min | 1540 | 1540 |
工作臺垂向快速移動速度 | mm/min | 770 | 770 |
電源總?cè)萘?/P> | KVA | 11 | 11 |
主電機功率 | Kw | 7.5 | 7.5 |
主電機轉速 | r/min | 1440 | 1440 |
進給電機功率 | Kw | 1.5 | 1.5 |
進給電機轉速 | r/min | 1400 | 1400 |
冷卻泵電機功率 | Kw | 0.125 | 0.125 |
冷卻泵輸出流量 | L/min | 22 | 22 |
機床外形尺寸（長×寬×高） | mm | X5032： 2294×1770×1904 | |
X5032B： 2294×2050×1904 | |||
zui大承重 | Kg | 500 | 500 |
機床重量 | Kg | 2900 | 3000 |
