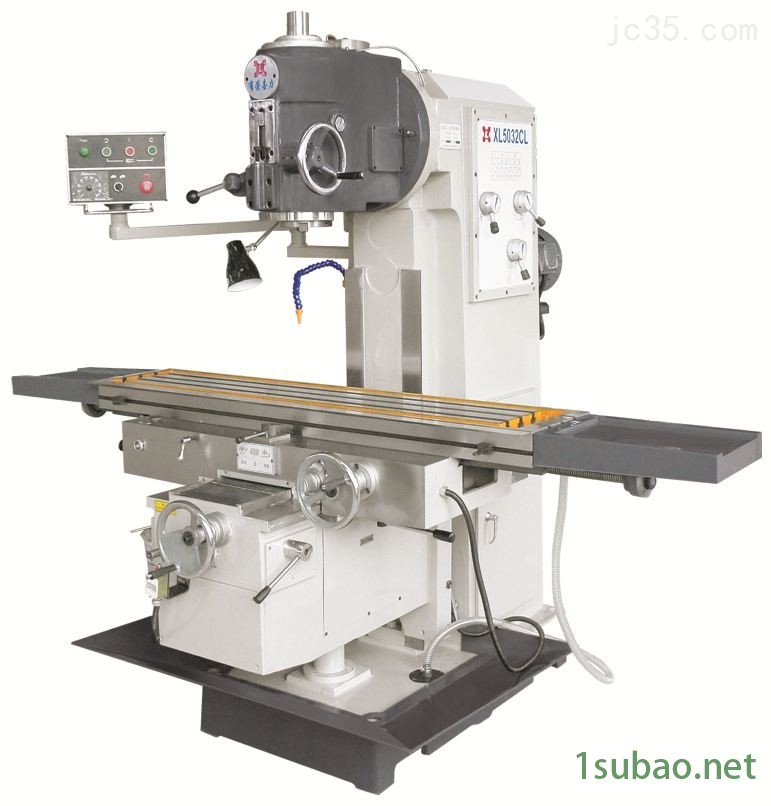

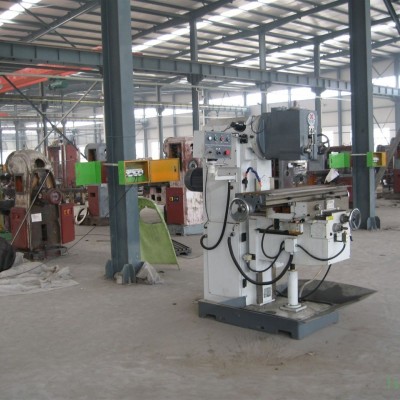

XL5032立式升降臺銑床系列結構和特點

      經濟實用型加長工作臺*立式銑床機床廠價直銷本機床有機身、主傳動、立銑頭、升降臺、工作臺、冷卻、潤滑及電氣等部分組成。機身由底座、床身組成,床身固定在底座上;主傳動安裝在床身內,通過床身右側蓋板上的三個變速手柄調節主軸轉速;進給傳動裝在升降臺內,由一交流伺服電機輸出不同的轉速,通過齒輪傳動將動力分別傳給縱、橫向及升降絲杠;升降臺與床身燕尾導軌配合,沿床身導軌垂直升降;升降臺與滑座由矩形導軌配合,工作臺與滑座由燕尾導軌配合,通過絲杠、絲母帶動工作臺縱、橫向移動;冷卻液存放在底座內腔中;潤滑主傳動部分采用潤滑油泵強制潤滑,進給傳動部分采用油浸式飛濺潤滑,其余移動部位采用手拉油泵或油杯定點潤滑;電氣箱隱藏在床身內,電氣控制操作分別裝于升降臺左側、床身右側或由懸臂支架支撐在機床左前方,操作方便。

    立銑頭部分：

經濟實用型加長工作臺*立式銑床機床廠價直銷立銑頭安裝在床身上部彎頭的前面，用圓柱面定位。立銑頭能相對于床身左右回轉30°，回轉運動是通過小齒輪帶動弧形的齒圈而獲得，齒圈固定在回轉頭的本體上，而小齒輪側裝在床身彎頭的左側，小齒輪軸另一端為六角頭；轉動六角頭，從而帶動立銑頭回轉。立銑頭在及其范圍內的任何一角度上，都可利用四個T型螺釘將其固定。為了保證主軸對工作臺的垂直精度，當銑頭處于中間零位置時，利用錐銷將其精確定位。

立銑頭內裝著主軸。主傳動系統中輸出軸上的傘齒輪與立銑頭的傘齒輪嚙合，在經過一對齒輪傳動而帶動軸套旋轉，主軸的上半部即裝此軸套

內。軸套通過滑鍵帶動主軸一同旋轉。主軸可以在軸套內軸向移動。主軸的下半部以精密滾動軸承安裝在套筒內，套筒能連同主軸一起相對于立銑頭本體做軸向移動，zui大行程是70毫米。用于手輪操縱，當搖動手輪 時 ， 經一 傘齒輪，再傳動絲杠，帶動固定于套筒上的拖架內的螺母，絲杠傳動時，螺母?jìng)?cè)帶著套筒和主軸作軸向移動，以便銑削不同深度的加工面或鉆孔，如果加工的軸向精度要求高時，還可以上千分表以便觀察和檢查，主軸套筒在不同的軸向位置上都可用手柄21夾緊。
