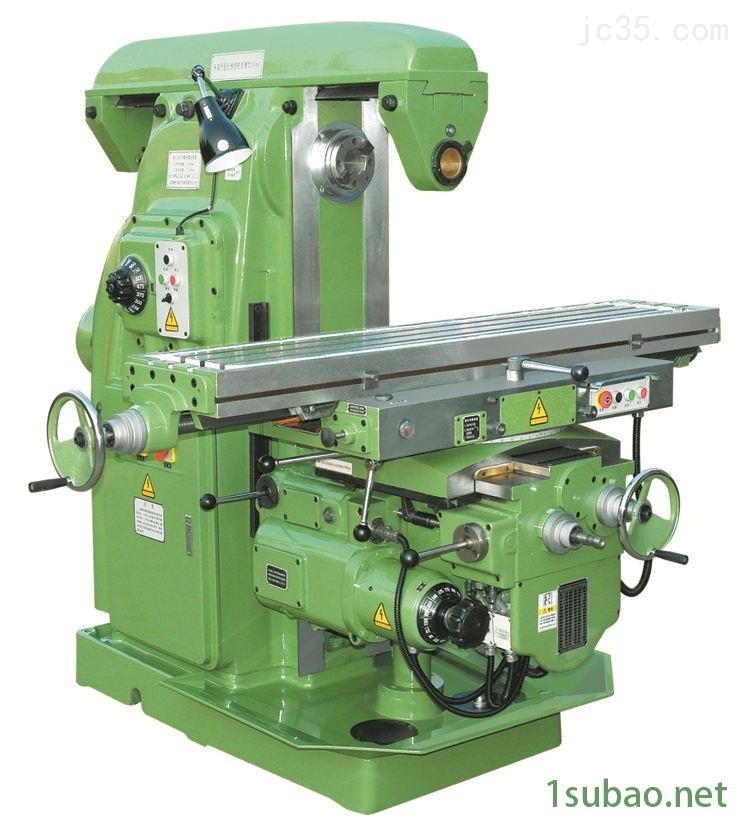

X6132*升降臺銑床技術描述
機床用途：X6132型*升降臺銑床屬于通用機床，主要適用于成批生產，單件小批生產，機械加工部門、工具修理部門。X6132型銑床適用于用圓柱、圓片銑刀、角度銑刀、成型銑刀及端面銑刀來銑切各種零件，這種銑床可以加工平面、斜面、溝槽齒輪等。如果使用*銑頭，圓工作臺、分度頭等銑床附件時，可以擴大機床加工范圍。X6132型銑床的工作臺可向左、右各回轉45°，當工作臺繞自己的垂直中心轉動一定角度并裝上分度頭后，尚能銑切螺旋面（如鉆頭的螺旋槽、螺旋齒輪、鼓輪等）。X6132型銑床具有下列特點：機床結構本身具有足夠的剛性，能承受較重負荷的切削工作。機床有足夠的功率和很廣的變速范圍，能充分發揮刀具效能，并能使用硬質合金刀具進行高速切削。在機床的前面和左面，各有一套功能相同的按鈕和操縱手柄（即復式操縱裝置）使工作者能選擇zui方便的位置進行工作。主軸的起動，停止和快速行程的開動都有明顯的按鈕，工作臺的進給由手柄操縱，其進給方向和操縱手柄所指的方向*，主軸的轉速和工作臺的進給速度用轉盤來選擇，所有這些，都使機床的操縱簡單，操作機床的工人也不一定需要高度熟練的技術。機床的重要傳動零件均用合金鋼制成，并經特殊處理。容易磨損的零件均用耐磨材料制成，機床導軌有防屑裝置，這些都保證了機床有足夠長的使用壽命。容易磨損的部分都有削除間隙的調整裝置，保證機床的精度和工作平穩。機床有良好的安全裝置，手動進給和機動進給有互鎖機構在進給量過大或因故障而超負荷時，保險接合子能自動脫開，使機床零件不致損壞，同時又保證了操作者的安全。機床能迅速有效地進行制動，當加工完畢或其他原因而須停止機床時，只要按一下停止按鈕，機床的全部運動立即停止。機床能進行順銑和逆銑工作，操作者可根據需要靈活運用。工作臺在三個方向上（縱向、橫向、垂直）都能進行快速移動，減少輔助時間，提高生產率。工作臺橫向和垂直方向的移動集中地由一個手柄操縱，操作者用該手柄可控制工作臺兩個方向的進給和快速移動。機床有完善的潤滑系統，重要的轉動零件和軸承是由機動油泵進行自動潤滑，需用手動潤滑的部位，其加油點均設于明顯之處。各重要傳動軸和主軸均安裝在滾動軸承上，提高傳動效率，主軸上的滾錐軸承，還能進行調整，保證主軸精度。
3、技術特性
序 號 | 參 數 | 單 位 | X6132 |
1 | 工作臺工作面積（寬×長） | mm | 320×1325 |
2 | 工作臺zui大縱向行程（手動/機動） | mm | 700/680 |
3 | 工作臺zui大橫向行程（手動/機動） | mm | 255/240 |
4 | 工作臺zui大垂向行程（手動/機動） | mm | 320/300 |
5 | 工作臺T型槽數 | mm | 3 |
6 | 工作臺T型槽寬度 | mm | 18 |
7 | 工作臺T型槽間距離 | mm | 70 |
8 | 工作臺zui大回轉角度 |
| ±45° |
9 | 主軸錐度 |
| 7：24 ISO50 |
10 | 主軸孔徑 | mm | ∮29 |
11 | 刀桿直徑 | mm | ∮22、∮27、∮32 |
12 | 主軸的前軸承直徑 | mm | 90 |
13 | 主軸中心線至工作臺臺面距離（zui大～zui小） | mm | 30～350 |
14 | 床身垂直導軌至工作臺中心距離（zui大～zui小） | mm | 470～215 |
15 | 主軸中心線至懸梁距離 | mm | 155 |
16 | 主軸轉速級數 |
| 18 |
17 | 主軸轉速范圍 | r.p.m | 30～1500 |
18 | 工作臺進給量種數 |
| 18 |
19 | 工作臺縱向進給量范圍 | mm/min | 23.5～1180 |
20 | 工作臺橫向進給量范圍 | mm/min | 23.5～1180 |
21 | 工作臺升降進給量范圍 | mm/min | 8～394 |
22 | 工作臺縱向快速移動量 | mm/min | 2300 |
23 | 工作臺橫向快速移動量 | mm/min | 2300 |
24 | 工作臺升降快速移動量 | mm/min | 770 |
25 | 主傳動電機功率 | Kw | 7.5 |
26 | 主傳動電機轉速 | r/min | 1440 |
27 | 進給電機功率 | Kw | 1.5 |
28 | 進給電機轉速 | r/min | 1440 |
29 | 冷卻泵電機功率 | Kw | 0.125 |
30 | 冷卻泵輸出流量 | L/min | 22 |
31 | 冷卻泵電機轉速 | r/min | 2790 |
32 | 機床重量(凈重/毛重） | Kg | 2650/2950 |
33 | 被加工工件zui大重量 | Kg | 500 |
34 | 機床外形尺寸（長×寬×高） | mm | 2294×1770×1610 |
