    首頁 > 供應產品 > 什么牌子的銑床:山東有榮機床專業生產各種型號銑床
    什么牌子的銑床:山東有榮機床專業生產各種型號銑床
    單價 面議對比
    詢價 暫無
    瀏覽 643
    發貨 山東棗莊市
    過期 長期有效
    更新 2025-05-16 10:13

    詳細信息

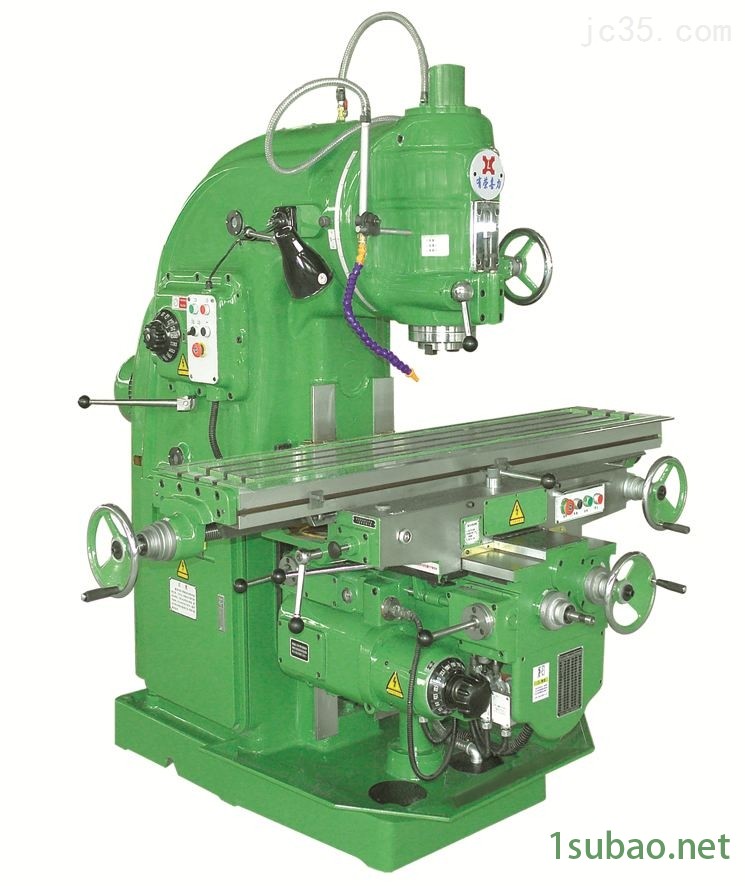

    X5032BH立式升降臺銑床技術描述



    機床用途:

    X5032BH立式升降臺銑床是一種使用范圍很廣的機床,它適用于各種棒狀銑刀、角度銑刀及端面銑刀來銑削平面、斜面、溝槽、齒輪等。

    如果裝上分度頭的同時,把分度頭的傳動軸與工作臺的縱向絲杠掛輪架起來,尚能銑切螺旋面。

    本銑床還可以裝上圓工作臺,用以銑切凸輪及弧形槽。

    本機床適用于各種機械加工行業,從小規模的機械修理站到大量生產的部門都可以使用。

    X5032BH立式升降臺銑床具有下列性能:機床結構本身具有足夠的剛性,能承受較重負荷的切削工作。機床有足夠的功率和很廣的變速范圍,能充分發揮刀具效能,并能使用硬質合金刀具進行高速切削。在機床的前面和左面,各有一套功能相同的按鈕和操縱手柄(即復式操縱裝置),使工作者能選擇zui方便的位置進行工作。機床操作方便簡單。主軸的起動、停止和工作臺快速移動的開動,都有明顯的按鈕。工作臺進給可以由手柄操縱,其進給方向和操作手柄所指的方向*,也可機動。主軸的轉速和進給量用變速盤來選擇。主軸變速和進給變速機構均裝有沖動裝置,使變速時齒輪順德嚙合。機床的主要傳動零件均用合金鋼制成,容易磨損的零件均用耐磨材料制成,保證了機床有足夠長的使用壽命。容易磨損的部分設有消除間隙的調整裝置,保證機床的精度和工作平穩。機床有良好的安全裝置。手動進給和機動進給間有互鎖機構,行程有限位撞塊保證了操作者及機床的安全。機床主傳動采用電磁離合器制動,迅速、平穩。當加工完畢或其它原因而需停止機床時,只要按一下“停止"按鈕,機床的全部運動立即停止。機床能進行順銑和逆銑加工。工作臺在三個方向上(縱向、橫向和垂向)都能進行快速移動,減少輔助時間,提高生產效率。工作臺橫向和垂向方向的移動,集中地由一個手柄操縱。操縱者用該手柄可以控制工作臺兩個方向的進給運動。機床有完善的潤滑系統,重要的傳動零件和軸承由機動油泵進行自動潤滑,同時設有指示器進行經常檢查,需要手動潤滑的部位其加油點均設在明顯處。各重要傳動件和主軸均安裝在滾動軸承上,提高了傳動效率。主軸上滾動軸承還能調整,保證了主軸精度。

    X5032BH銑床三向進給絲杠為梯行絲杠,X5032BHA型銑床三向進給絲杠為滾珠絲杠。

    主要技術參數

    Specification

    Unit

    X5032

    X5032B

    X5032H

    X5032BH

    工作臺面尺寸

    Table size

    mm

    320X1325

    320X1600

    320X1325

    320X1600

    “T"型槽槽數、槽寬、槽距

    T-slots(NO./Width/Pitch)



    3/18/70

    X向(工作臺縱向  手動/機動)

    Longitudinal travel (manual/auto)

    mm

    700/680

    900/880

    700/680

    900/880

    Y向(滑座橫向 手動/機動)

    Cross travel (manual/auto)

    mm

    255/240

    Z向 (升降臺垂向  手動/機動)

    Vertical travel (manual/auto)

    mm

    370/350

    460/440

    快速移動速度X/Y/Z

    Rapid feed speed X/Y/Z

    mm/min

    2300/1540/770

    主軸孔徑

    Spindle bore diameter

    mm

    29

    主軸孔錐度

    Spindle taper



    7:24  ISO50

    主軸轉速范圍

    Spindle speed range

    r/min

    30-1500

    主軸轉速級數

    Spindle speed step

    steps

    18級steps

    主軸軸向移動距離

    Stroke of spindle quill

    mm

    70

    立銑頭zui大回轉角度

    Max.swivel angle of vertical milling head



    ±45°

    主軸端面至工作臺面的距離

    Distance between spindle nose and table surface

    mm

    30-400

    30-490

    主軸中心線到床身垂直導軌面的距離

    Distance between spindle axis and column guideway

    mm

    350

    進給電機功率

    Feed motor power

    kw

    1.5

    主傳動電機功率

    Main motor Power

    kw

    7.5

    機床外形尺寸

    Overall size(L×W×H)

    mm

    2294×1770×1904

    2294×2050×1904

    2294×1770×2084

    2294×2050×2084

    機床重量(凈重)

    Net weight

    kg

    2900/3200

    3000/3300

    3100/3400
