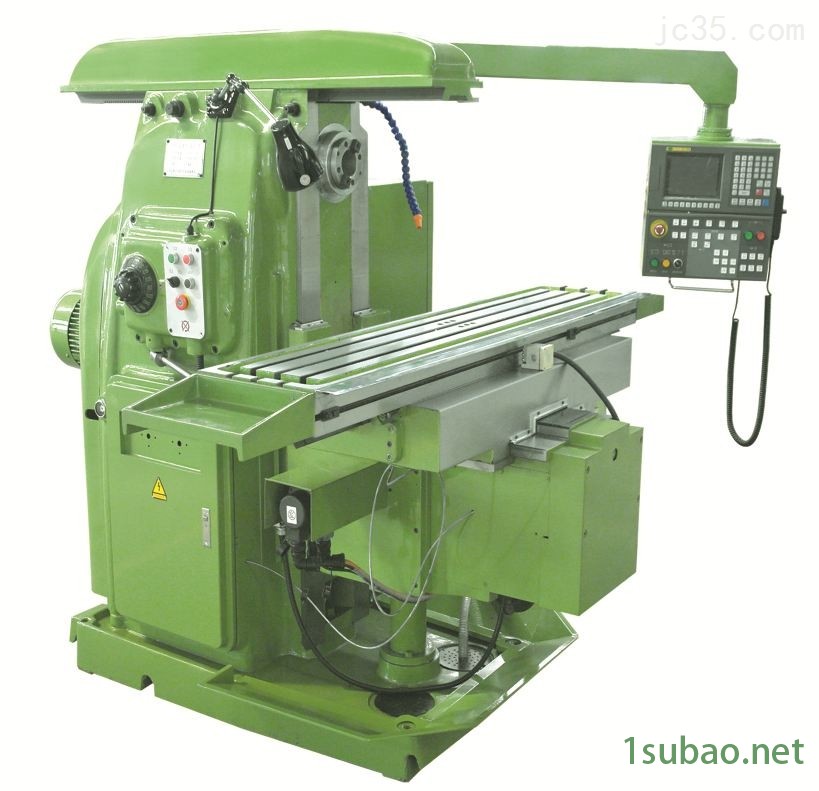

XK6032臥式數控升降臺銑床技術描述
機床用途：
（1）、XK6032數控升降臺銑床是一種由電氣系統控制，伺服電機驅動的簡式數控升降臺銑床。主要適用于成批生產，單件小批生產，機械加工部門、工具修理部門。
（2）、XK6032數控升降臺銑床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、角度銑刀、成型銑刀及端面銑刀來銑切各種零件，可以加工各種中、小型零件的平面、斜面、溝槽、孔、齒輪等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
本機床結構*、合理，操作輕便靈活，維護方便，可根據用戶要求配置各種數控系統。
XK6032數控升降臺銑床具有下列特點：⑴、機床結構本身具有足夠的剛性,能承受較重負荷的切削工作。
⑵、機床有足夠的功率和很廣的變速范圍,能充分發揮刀具效能,并能使用硬質合金刀具進行高速切削。
⑶、機床操作方便簡單。在數控系統操作面板上設有主軸正轉、反轉、停、冷卻系統開關等操作按鍵。主軸的轉速用轉盤來選擇,工作臺的進給為無級調速。
⑷、機床的重要傳動零件均用合金鋼制成,并經特殊處理。容易磨損的零件均用耐磨材料制成,機床導軌有防屑裝置,這些都保證了機床有足夠長的使用壽命。
⑸、機床三向運動均有限位裝置，保證機床和操作工人的安全。
⑹、機床主軸采用電磁離合器制動，制動迅速、平穩。當加工完畢或其它原因需停止機床時，只要按下“停止"按鈕，機床的全部運動立即停止。
序 號 | 性 能 | 單位 | 參 數 |
1 | 主軸孔錐度 |
| 7:24 ISO50 |
2 | 主軸孔中心至工作臺面距離 | mm | 55～465 |
3 | 主軸孔中心至懸梁平面距離 | mm | 155 |
4 | 主軸轉速范圍 |
| 18級 30～1500r.p.m |
5 | 工作臺面尺寸 | mm | 320×1600 |
6 | 工作臺縱向行程 | mm | 900 |
7 | 工作臺橫向行程 | mm | 310 |
8 | 工作臺垂向行程 | mm | 410 |
9 | 工作臺縱向、橫向、垂向進給速度 | mm/min | 無級 |
10 | 工作臺“T"型槽數 |
| 3 |
11 | “T"型槽寬度 | mm | 18 |
12 | “T"型槽間距 | mm | 70 |
13 | 主傳動電機功率 | KW | 7.5 |
14 | X、Y、Z進給伺服電機扭矩 |
| 10/10/18Nm |
15 | 冷卻泵電機功率 | KW | 0.125 |
16 | 冷卻泵流量 | L/min | 22 |
17 | 機床外形尺寸(長×寬×高) | mm | 2040×1800×1800 |
18 | 機床重量（凈重） | Kg | 2650 |
19 |
|
|
|
