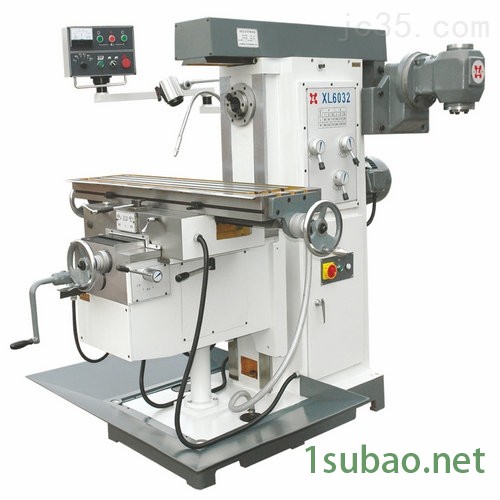

XL6032臥式升降臺銑床的結構及特點： |
廠價*操作簡便高精度臥式銑床有機身、主傳動、升降臺、工作臺、懸梁、冷卻、潤滑及電氣等部分組成。機身由底座、床身組成,床身固定在底座上;主傳動安裝在床身內,通過床身右側蓋板上的三個變速手柄調節主軸轉速;進給傳動裝在升降臺內,由一交流伺服電機輸出不同的轉速,通過齒輪傳動將動力分別傳給縱、橫向及升降絲杠;升降臺與床身燕尾導軌配合,沿床身導軌垂直升降;升降臺與滑座由矩形導軌配合,工作臺與滑座由燕尾導軌配合,通過絲杠、絲母帶動工作臺縱、橫向移動;懸梁部分由固定座、滑枕、掛架組成,機身上面安裝固定座,與滑枕通過燕尾導軌配合,掛架懸掛在滑枕的一端;冷卻液存放在底座內腔中;潤滑主傳動部分采用潤滑油泵強制潤滑,進給傳動部分采用油浸式飛濺潤滑,其余移動部位采用手拉油泵或油杯定點潤滑;電氣箱隱藏在床身內,電氣控制操作分別裝于升降臺左側、床身右側或由懸臂支架支撐在機床左前方,操作方便。
2、特點
廠價*操作簡便高精度臥式銑床工作臺可縱、橫向手動進給和垂直升降,同時又可縱、橫向?qū)崿F(xiàn)機動快進、自動進給和垂向自動升降。主傳動和自動進給均采用齒輪變速結構,主傳動通過三級齒輪變速,使主軸得到60～1800轉/分12級不同轉速,調速范圍廣。工作臺縱、橫、升降各有五種不同的轉速。主軸采用三支撐結構,提高了主軸系統的剛度。
可配置特殊附件:立銑頭。
| 機床主要技術規格參數 | ||
| 序 號 | 性 能 | 參 數 |
| 1 | 主軸孔錐度 | 7:24 ISO50 |
| 2 | 主軸孔中心至工作臺面距離 | 20～470mm |
| 3 | 主軸孔中心至懸梁平面距離 | 175mm |
| 4 | 主軸轉速范圍 | 12級 60～1800r.p.m |
| 5 | 工作臺面尺寸 | 1600mm×320mm |
| 6 | 工作臺縱向行程 | 1300mm |
| 7 | 工作臺橫向行程 | 320mm |
| 8 | 工作臺垂向行程 | 450mm |
| 9 | 工作臺進給速度 | 縱向： 8級 30～750mm/min |
| 橫向： 8級 20～500mm/min | ||
| 垂向： 8級 15～375mm/min | ||
| 10 | 工作臺“T"型槽數 | 3 |
| 11 | “T"型槽寬度 | 18mm |
| 12 | “T"型槽間距 | 70mm |
| 13 | 工作臺快速移動速度 | 縱向： 1200mm/min |
| 橫向： 800mm/min | ||
| 垂向： 600mm/min | ||
| 14 | 懸梁行程 | 500mm |
| 15 | 主傳動電機功率 | 5.5KW |
| 16 | 三向進給交流伺服電機轉矩 | 10Nm |
| 17 | 冷卻泵電機功率 | 90W |
| 18 | 冷卻泵流量 | 25升/分 |
| 19 | 機床外形尺寸(長×寬×高) | 2520mm×2100mm×1870mm |
| 20 | 機床重量(凈重) | XL6032CL: 2500Kg |
