| 品牌* | 中國新越 |
|---|---|
| 型號* | D973H-10C |
| 加工定制* | 是 |
| 安裝尺寸 | DN40一DN1800 |
| 標準 | 國標、化工部、機械部、美標等 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN40一DN1800 |
| 公稱壓力 | 1.0Mpa、1.6Mpa、2.5Mpa |
| 規格 | DN40一DN1800 |
| 結構形式 | 三偏心蝶閥 |
| 介質溫度范圍 | ≦300℃ |
| 口徑 | DN40一DN1800 |
| 連接形式 | 法蘭、對夾、焊接等 |
| 流動方向 | 單向、雙向 |
| 密封形式 | 金屬硬密封蝶閥 |
| 驅動方式 | 手動、氣動、電動、液動 |
| 適用介質 | 水、蒸汽、油品等 |
| 形態 | 蝶式 |
| 壓力環境 | 常壓 |
| 通道位置 | 直通式 |

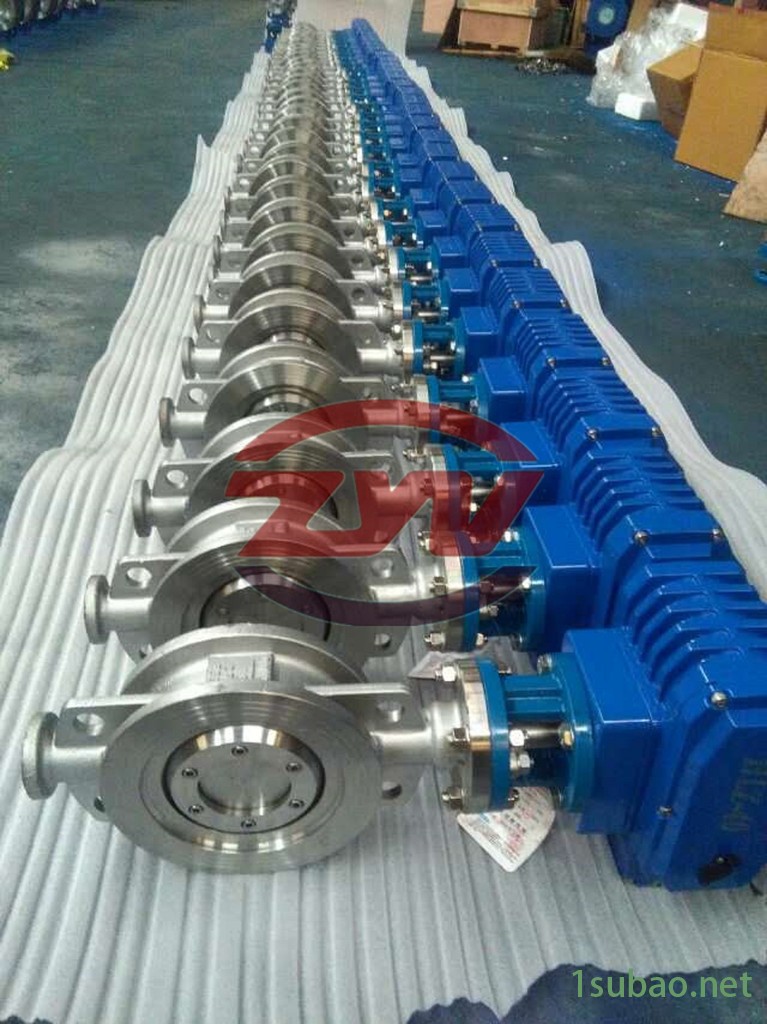

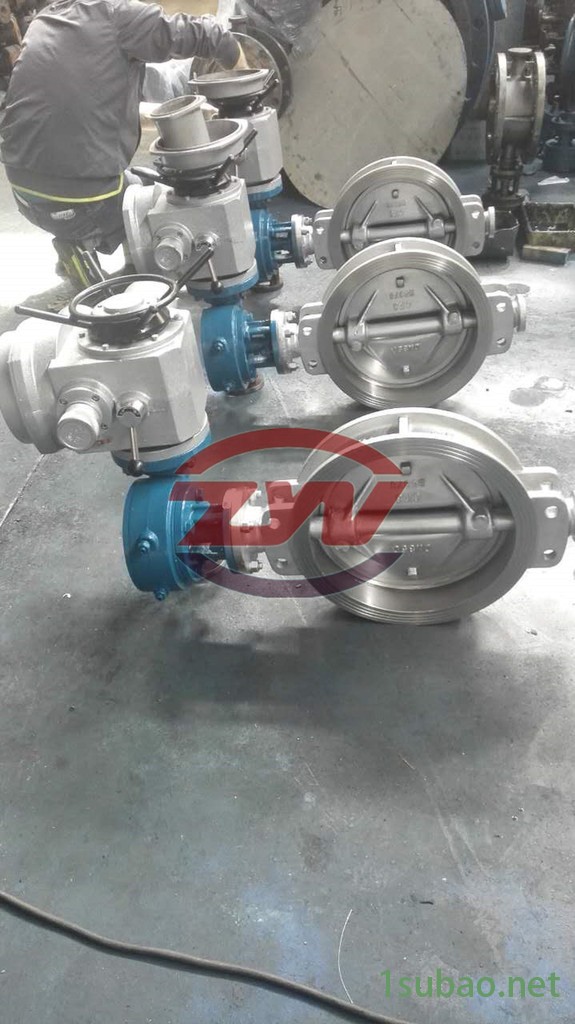

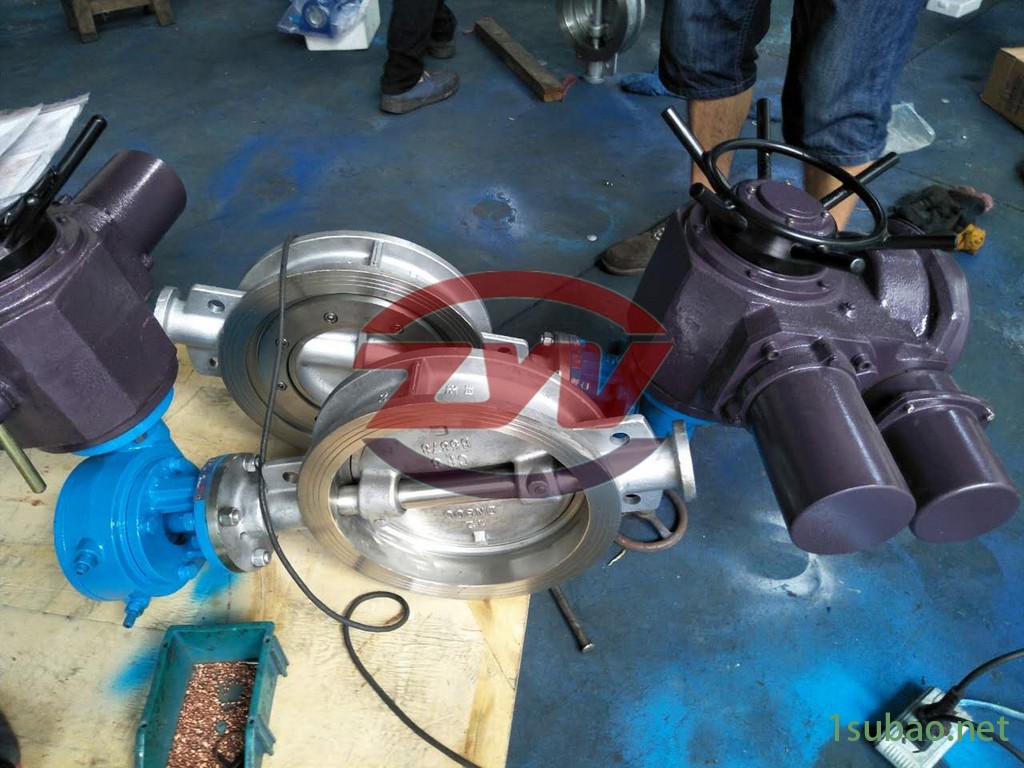

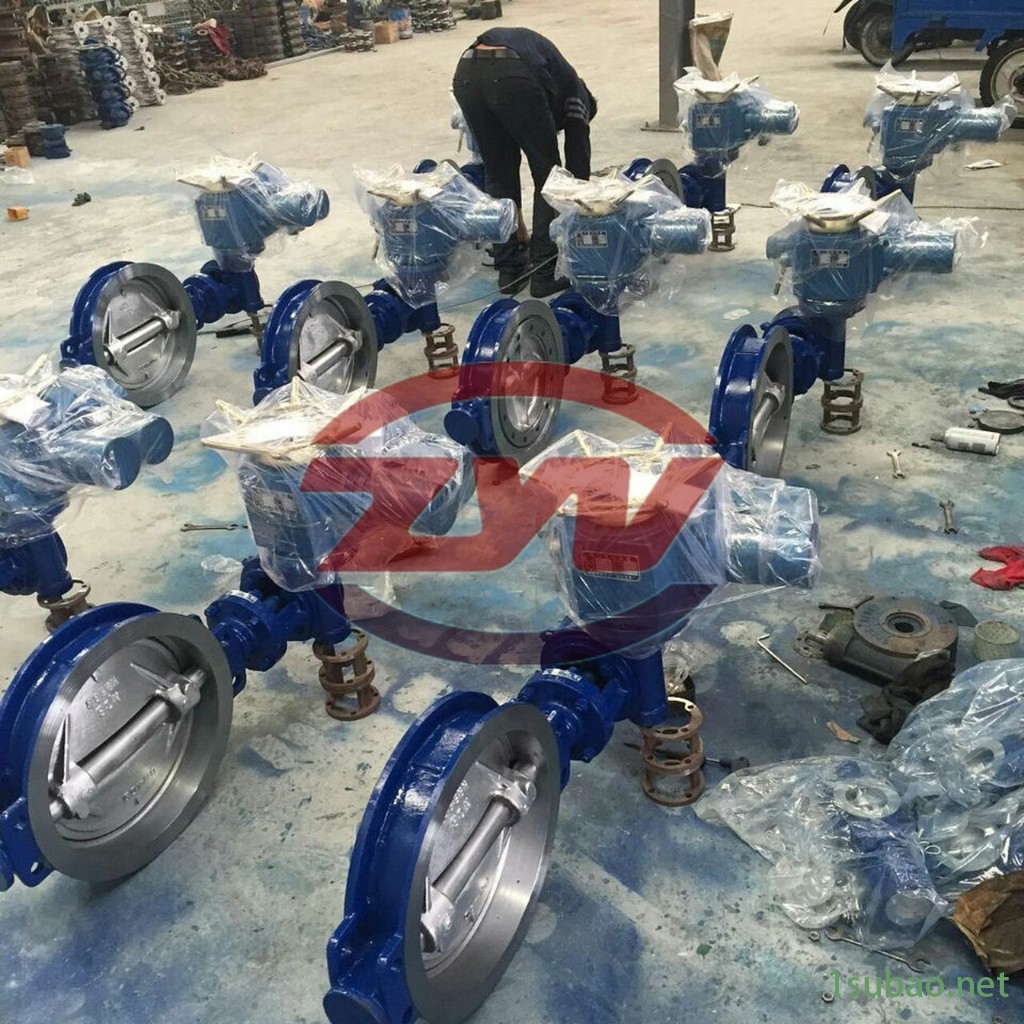

D973H-16C三偏心蝶閥 對夾蝶閥 電動蝶閥 硬密封蝶閥概述：
金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
驅動形式有手柄、蝸輪、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次金屬結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
D973H-16C三偏心蝶閥 對夾蝶閥 電動蝶閥 硬密封蝶閥主要特點：
1、蝶板采用流線型結構，介質流阻系數小。。
2、閥體與閥軸之間采用無給油自動潤滑復合軸承。
3、閥體密封面采用堆焊D507合金鋼，焊接性能好，不易腐蝕，在閥體上一次加工而成，位置角度通過工裝夾具得到可靠保證。密封性能好，使用壽命長。
4、密封結構采用三偏心硬密封結構，即：徑向偏心、軸向偏心、和角度偏心。使閥門在開啟或關閉過程中無摩擦，保證了閥門開啟關閉靈活，關閉時越關越緊，密封嚴密可靠，開閥時密封面迅速脫開，減小磨損，延長使用壽命。
5、蝶板密封圈采用多層次金屬密封結構，密封可靠，使用壽命長，在蝶板上安裝后能在閥體內部調整或更換。
6、本裝置傳動速比大、操作力矩小、更于人工操作，靈活方便、節力省能。
D973H-16C三偏心蝶閥 對夾蝶閥 電動蝶閥 硬密封蝶閥采用標準：
1.設計標準：
GB/T12238-1989
JB/T8527-2015
2.連接標準:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999

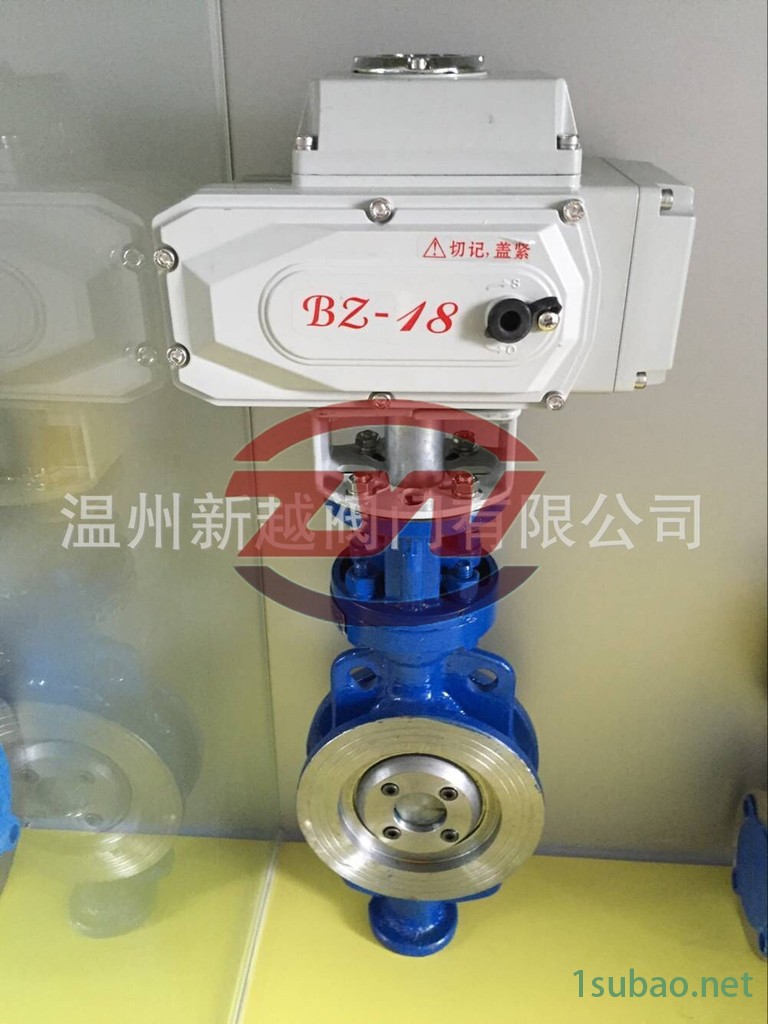

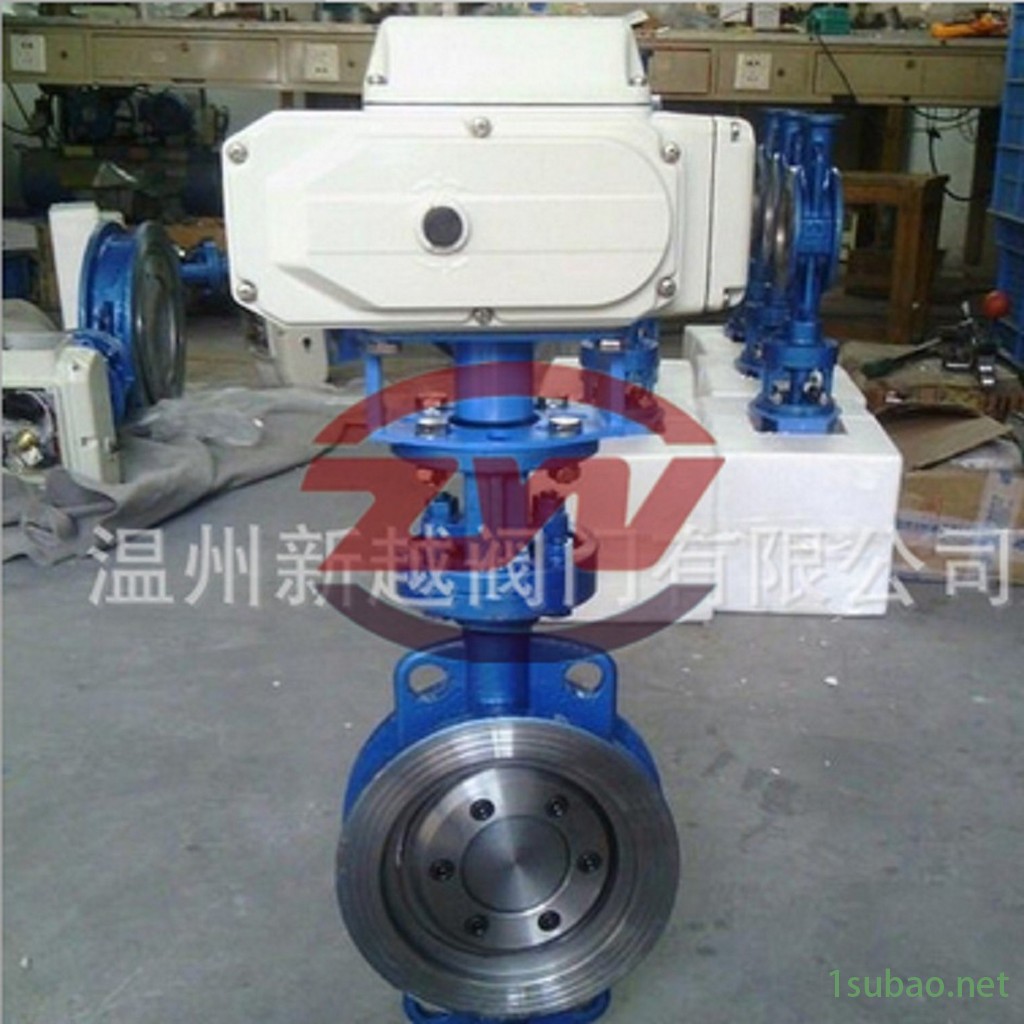

電動執行機構概述：
越來越多的工廠采用了自動化控制，人工操作被機械或自動化設備所替代，電動閥門應運而生。電動執行機構有遠距離開關、調節管道流量之特點，能夠準確的使閥門走到任何位置。
電動執行機構特點：
1.小型輕便，容易拆裝及維修，并可在任意位置安裝。
2.結構簡單、緊湊，90度回轉開啟迅速。操作扭矩小，省力輕巧。
3.流量特性趨於直線，調節性能好。
4.能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制.
5.可遠距離操控，靈敏度和精度較高。
電動執行機構根據不同控制和要求可選擇下列電裝：
開關型電裝：只有開關閥門功能
調節型電裝：可開關、調節管道流量
防爆型電裝：適用于天然氣、煤氣管道等危險介質管道安裝
精小型電裝：重量輕，結構緊湊，功能齊全，缺點扭矩小，只適用于小口徑蝶閥

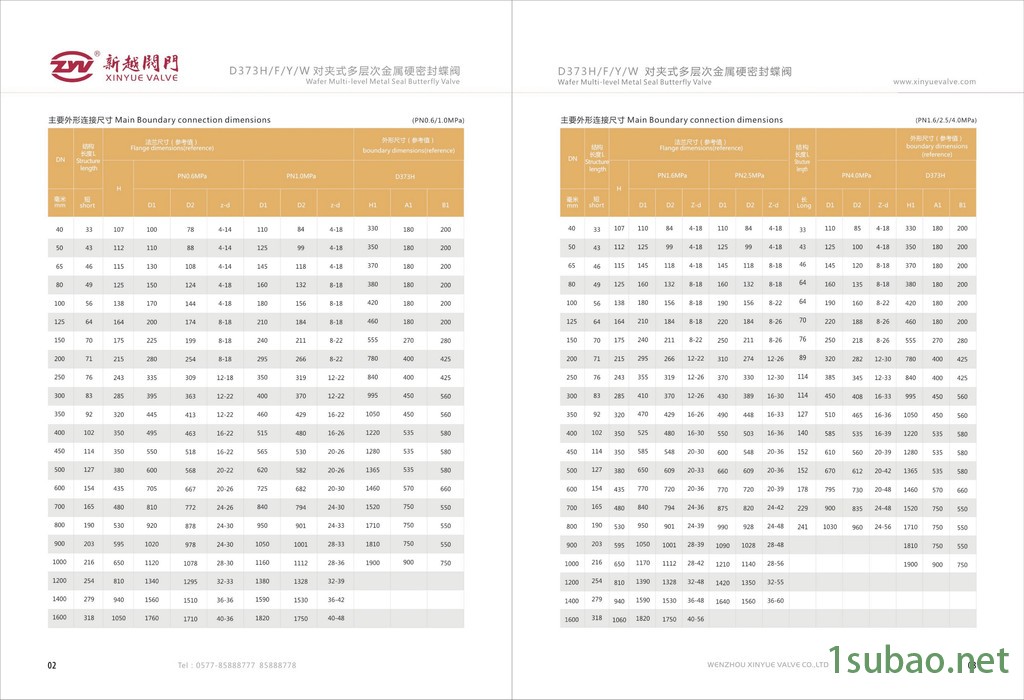

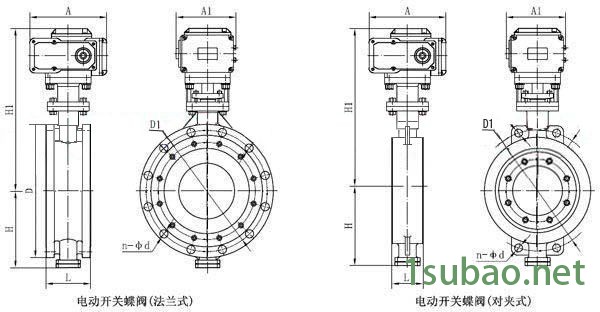

D973H-16C三偏心蝶閥 對夾蝶閥 電動蝶閥 硬密封蝶閥具體尺寸：
