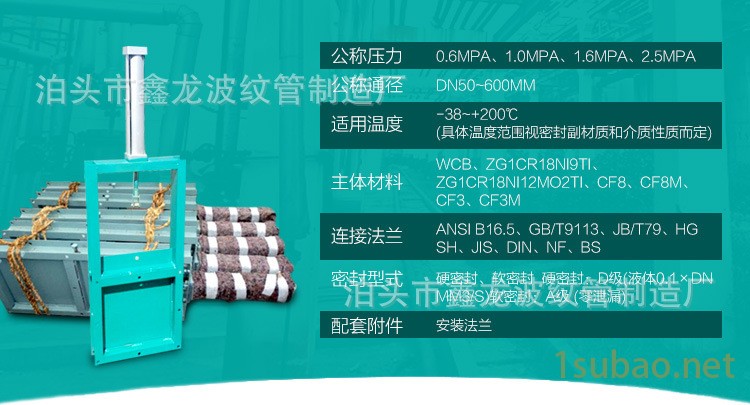

| 零部件及配件 | 執行器 |
|---|---|
| 類型(通道位置) | 直通式 |
| 適用溫度 | -38~+200℃ |
| 連接法蘭 | ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS |
| 公稱壓力 | 0.6MPa、1.0MPa、1.6MPa、2.5MPa |
| 標準 | 國標 |
| 產地 | 泊頭 |
| 工作溫度 | 常溫 |
| 連接形式 | 法蘭 |
| 流動方向 | 雙向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 氣動 |
| 適用介質 | 灰塵 |
| 外形 | 中型 |
| 用途 | 流量控制 |
| 壓力環境 | 常壓 |
| 主體材料 | 不銹鋼 |
| 品牌 | 鑫龍 |
| 型號 | 氣動 |
| 加工定制 | 是 |

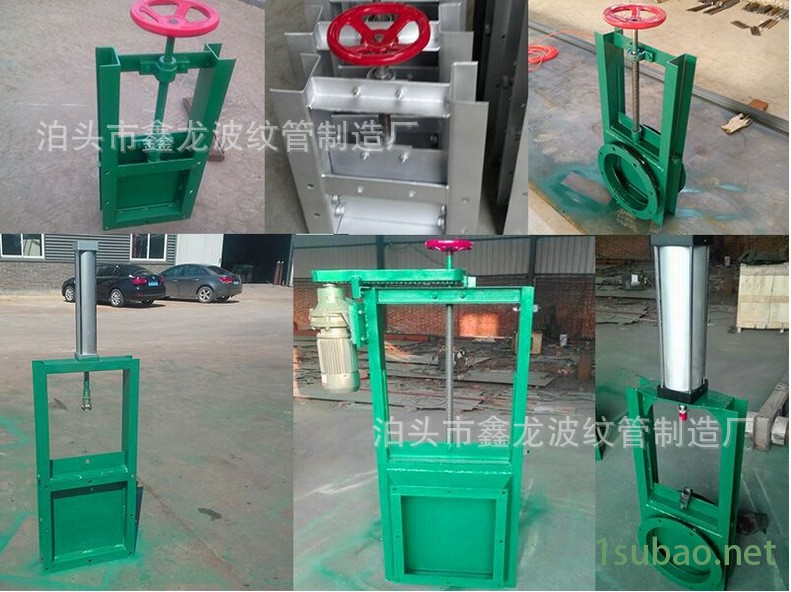

氣動插板閥的工作原理：氣動插板閥主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動
達到閘門的啟閉目的。

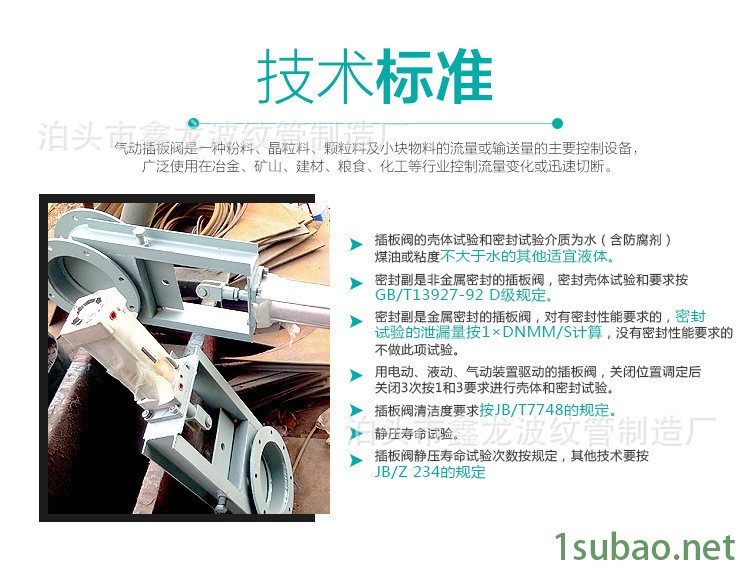

技術標準：
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定
功能特點：

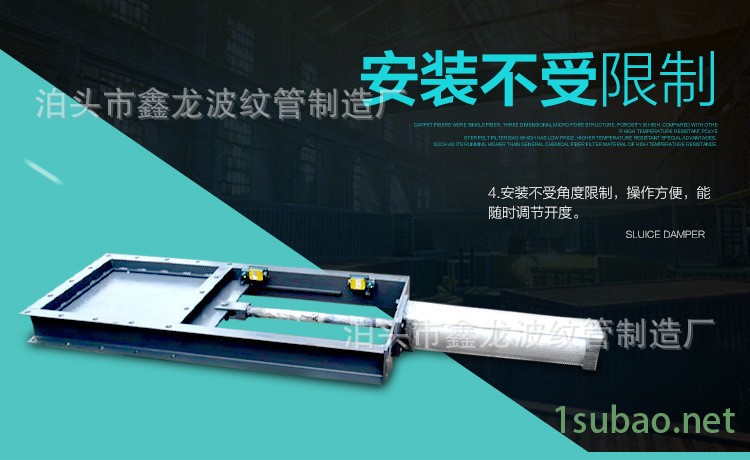

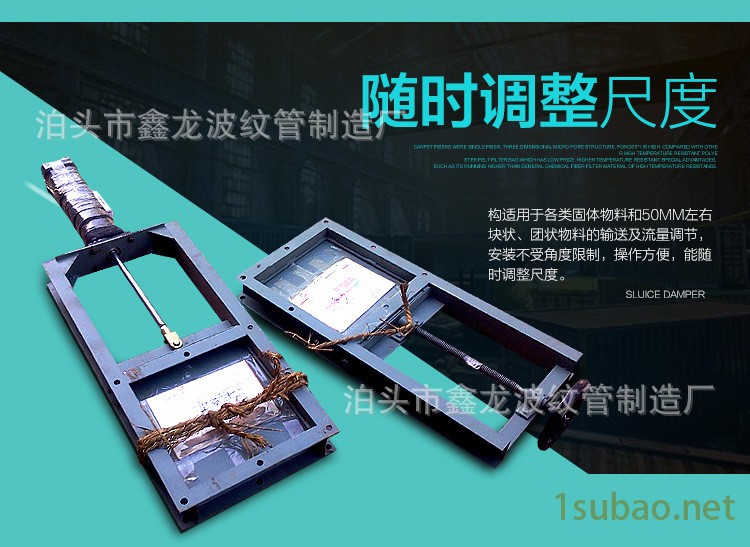

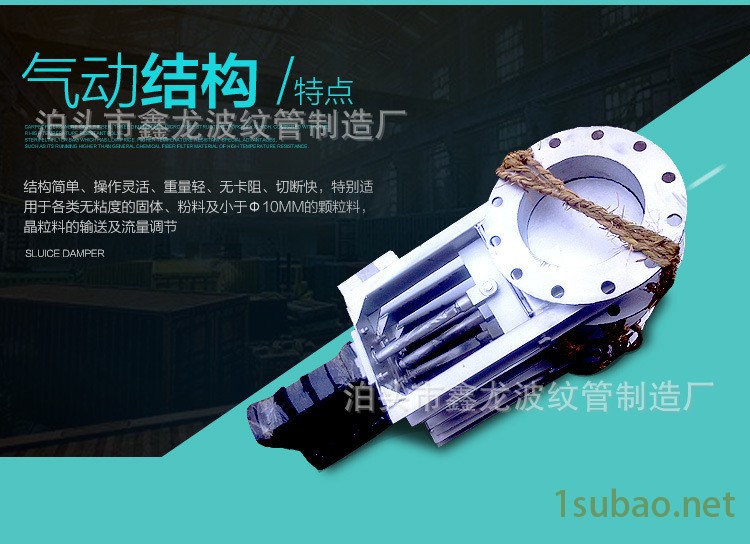

氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于Φ10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

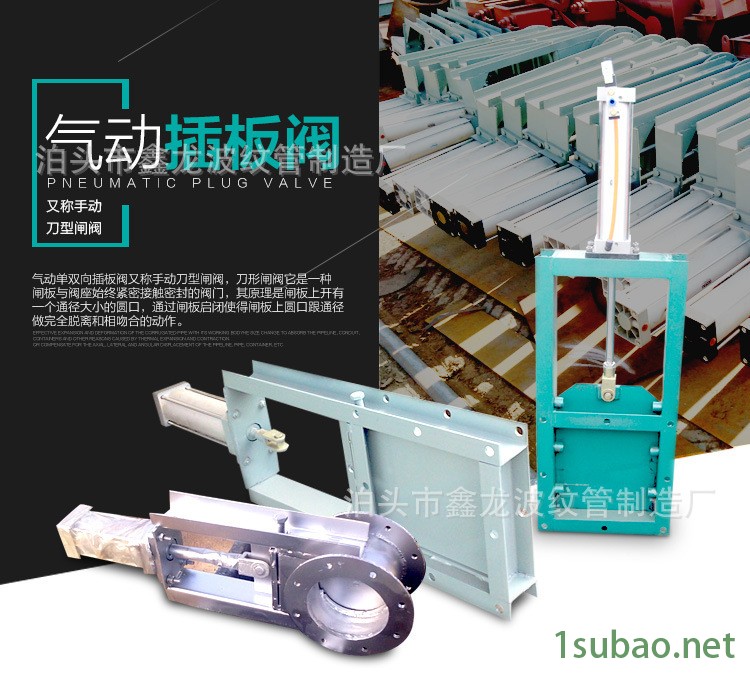

氣動單雙向插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
