| 品牌 : | 上海中球 | 型號 : | FG40-1 |
| 類型 : | 螺桿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 電動 | 流量 : | 12m3/h |
| 性能 : | 耐腐蝕 | 輸送介質 : | 污水泵、雜質泵 |
| 泵軸位置 : | 臥式 | 葉輪數目 : | 單級 |
| 揚程 : | 60m | 轉速 : | 960r/min |
| 吸入口徑 : | 80mm | 排出口徑 : | 65mm |
| 效率 : | 68% | 輸出流量 : | 12m3/h |
| 重量 : | 150kg | 電壓 : | 380V |
| 功率 : | 4kw |

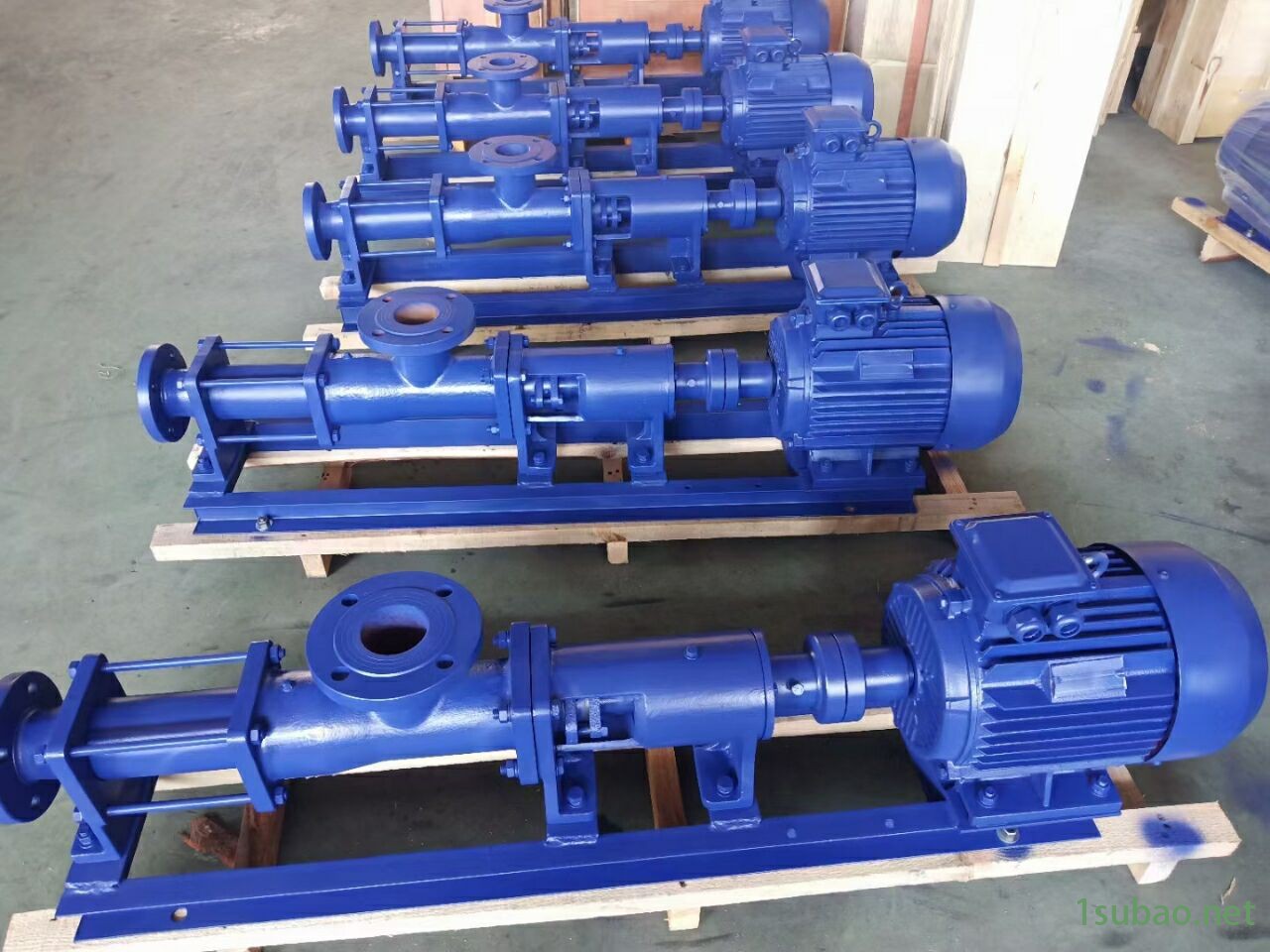

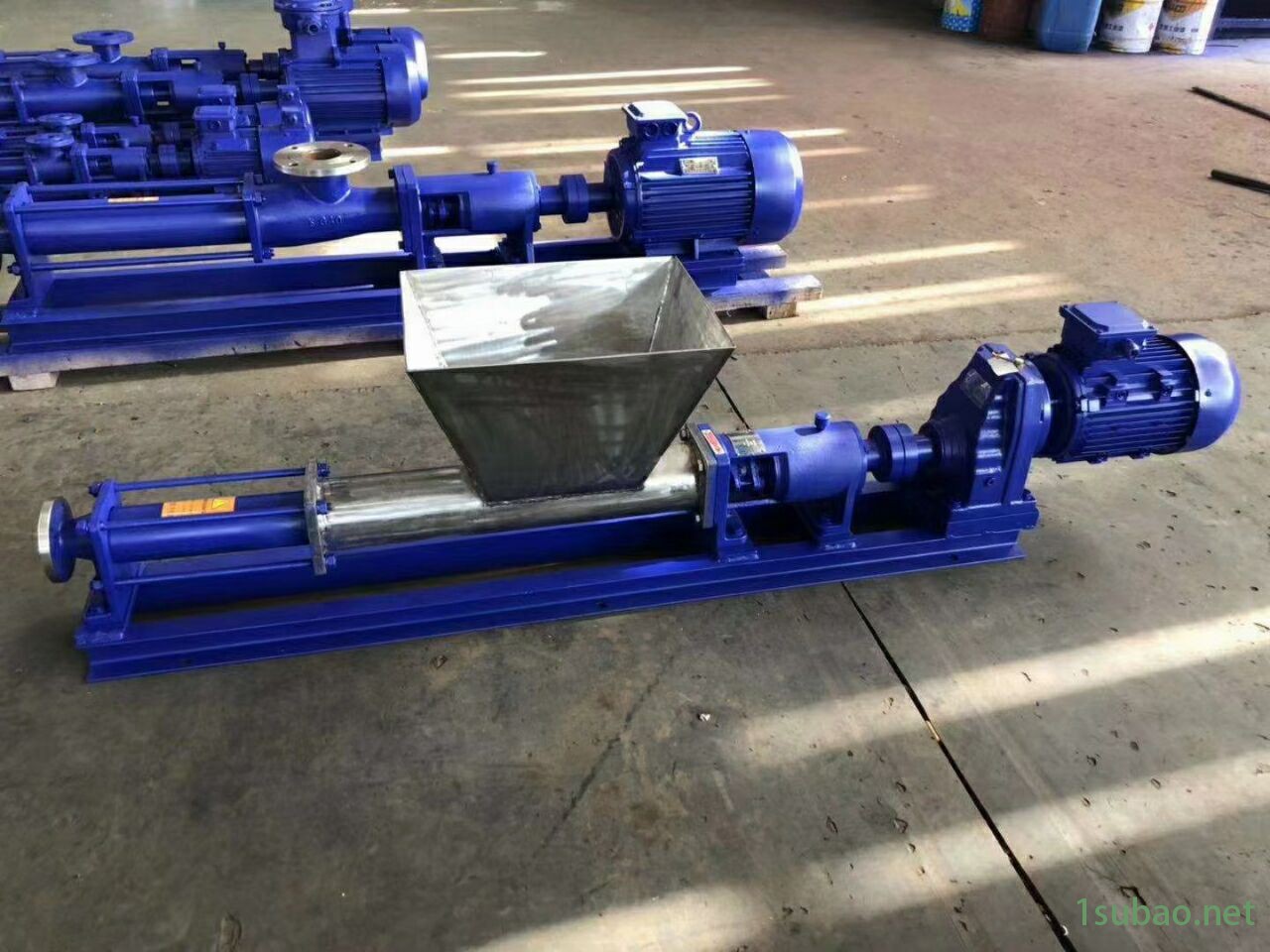

FG40-1不銹鋼螺桿漿料泵 耐腐蝕螺桿輸送泵 不銹鋼污泥螺桿泵概述

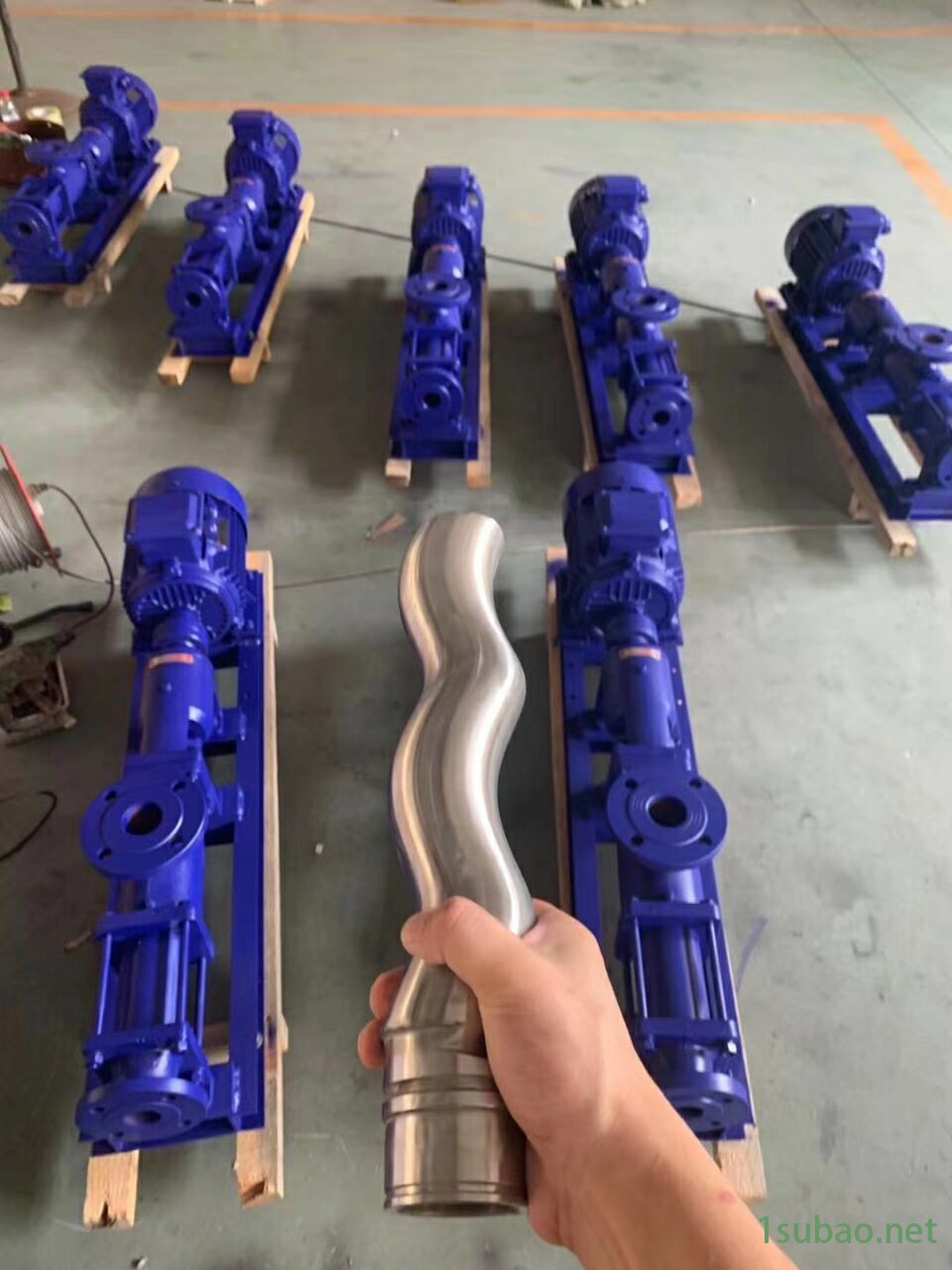

螺桿泵是一種單螺桿式輸運泵，它的主要部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續轉動，液體以螺旋形方式從一個密封腔向另一個密封腔，后擠出泵體。
螺桿泵是一種新型的輸送液體的機械，具有簡單工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡/秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。廣泛用于食品、冶金、建筑、制藥、化工等工業部門。
FG40-1不銹鋼螺桿漿料泵 耐腐蝕螺桿輸送泵 不銹鋼污泥螺桿泵結構
1 | 電機 | 5 | 螺桿軸 | 9 | 空心軸 | 13 | 銷帽 |
2 | 聯軸器 | 6 | 橡膠套 | 10 | 填料壓蓋 | 14 | 直筒 |
3 | 軸承體 | 7 | 銷帽 | 11 | 繞軸 | 15 | 進口 |
4 | 電機機座 | 8 | 軸承 | 12 | 三通泵體 | ||
 | |||||||
FG40-1不銹鋼螺桿漿料泵 耐腐蝕螺桿輸送泵 不銹鋼污泥螺桿泵性能參數
型號 | 壓力0.3Mpa | 壓力0.6Mpa | 可調轉數 | ||||||
轉數 | 流量 | 電動機 | 轉數 | 流量 | 電動機 | 轉數 | 流量 | 電動機 | |
G20-1 | 960 | 0.96 | 0.75-6級 | 960 | 0.8 | 0.75-6級 | 125～1250 | 0.1～1.5 | 1.1 |
720 | 0.8 | 0.55-8級 | 720 | 0.5 | 0.75-8級 | ||||
510 | 0.4 | 0.55-4級/齒輪箱 | 510 | 0.3 | 0.75-4級/齒輪箱 | ||||
G25-1 | 960 | 2.4 | 0.75-6級 | 960 | 2 | 1.5-6級 | 125～1250 | 0.1～3 | 1.5 |
720 | 1.5 | 0.55-8級 | 720 | 1.27 | 1.1-8級 | ||||
510 | 1.08 | 0.55-4級/齒輪箱 | 510 | 0.9 | 1.1-4級/齒輪箱 | ||||
G30-1 | 960 | 3.6 | 1.5-6級 | 960 | 3 | 2.2-6級 | 125～1250 | 0.2～4 | 2.2 |
720 | 2.28 | 1.1-8級 | 720 | 1.9 | 1.5-8級 | ||||
510 | 1.63 | 1.1-4級/齒輪箱 | 510 | 1.35 | 1.5-4級/齒輪箱 | ||||
G35-1 | 720 | 4.8 | 2.2-8級 | 720 | 4.04 | 3-8級 | 125～890 | 0.3～5 | 3 |
510 | 3.36 | 1.5-4級/齒輪箱 | 510 | 2.8 | 2.2-4級/齒輪箱 | ||||
380 | 1.92 | 1.1-4級/齒輪箱 | 380 | 1.60 | 1.5-4級/齒輪箱 | ||||
G40-1 | 510 | 6.8 | 2.2-4級/齒輪箱 | 510 | 5.6 | 3-4級/齒輪箱 | 125～890 | 0.3～10 | 4 |
380 | 5.1 | 1.5-4級/齒輪箱 | 380 | 4 | 2.2-4級/齒輪箱 | ||||
252 | 2.65 | 1.1-6級/齒輪箱 | 252 | 2.2 | 1.5-6級/齒輪箱 | ||||
FG40-1不銹鋼螺桿漿料泵 耐腐蝕螺桿輸送泵 不銹鋼污泥螺桿泵故障維護
螺桿濃漿泵故障 | 原因 | 排除方法 |
1、濃漿泵啟動困難 | 1、料液未充滿泵腔，摩擦阻力較大。 2、填料壓蓋壓得過緊，軸與填料之間有摩擦力矩過大。 | 1、用管子鉗搬動聯軸器泵主軸3～6轉。 調 整填料壓蓋。 |
2、濃漿泵啟動后不出料液 | 1、有大量空氣吸入； 2、電動機轉向不對； 3、料液粘度過大。 | 1、檢查吸入口液位是否太低，吸入管是否漏氣； 調 接電動機的任意兩相進線； 稀釋料液。 |
3、濃漿泵有圈套的振動或噪音 | 1、電動機與泵軸不同心； 2、泵內吸入空氣或料液混有大量空氣。 | 1、重新調整同軸度； 2、檢查料液位，設法排除吸入液中的空氣。 |
4、濃漿泵運行過程中，流量顯著下降 | 1 襯套磨損，間隙增大。 2 轉速降低。 3、萬向聯軸節或繞軸損壞傳動失效； 4、吸入管路浸入液體深度不夠，有空氣進入泵內。 | 1、更換襯套，必要時換螺桿； 2、檢查電源和電機； 3、停機檢修，更換軸聯軸節或繞軸； 4、減小吸入高度，增加浸入深度，拔除吸入料液中空氣。 |
5、濃漿泵電動機超載 | 1、揚程超過泵的揚程式過多； 2、料液粘度太大。 3、電壓太低。 | 1、盡量減小管路水頭損失，或更換高揚程泵。 2、稀釋料液； 3、檢查原因，提高電壓至規定值。 |
6、濃漿泵軸封填料處大量漏液 | 1 壓蓋過松； 2、填料磨損； 3、進出口位置相反。 | 1、調整壓蓋； 2、更換填料； 3、以中間法蘭口為吸入口。 |
