| 品牌 : | 上海中球 | 型號 : | FG40-2 |
| 類型 : | 螺桿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 電動 | 流量 : | 12m3/h |
| 性能 : | 耐腐蝕 | 輸送介質 : | 污水泵、雜質泵 |
| 泵軸位置 : | 臥式 | 葉輪數目 : | 單級 |
| 揚程 : | 120m | 轉速 : | 960r/min |
| 吸入口徑 : | 80mm | 排出口徑 : | 65mm |
| 效率 : | 69% | 輸出流量 : | 12m3/h |
| 重量 : | 180kg | 電壓 : | 380V |
| 功率 : | 5.5kw |

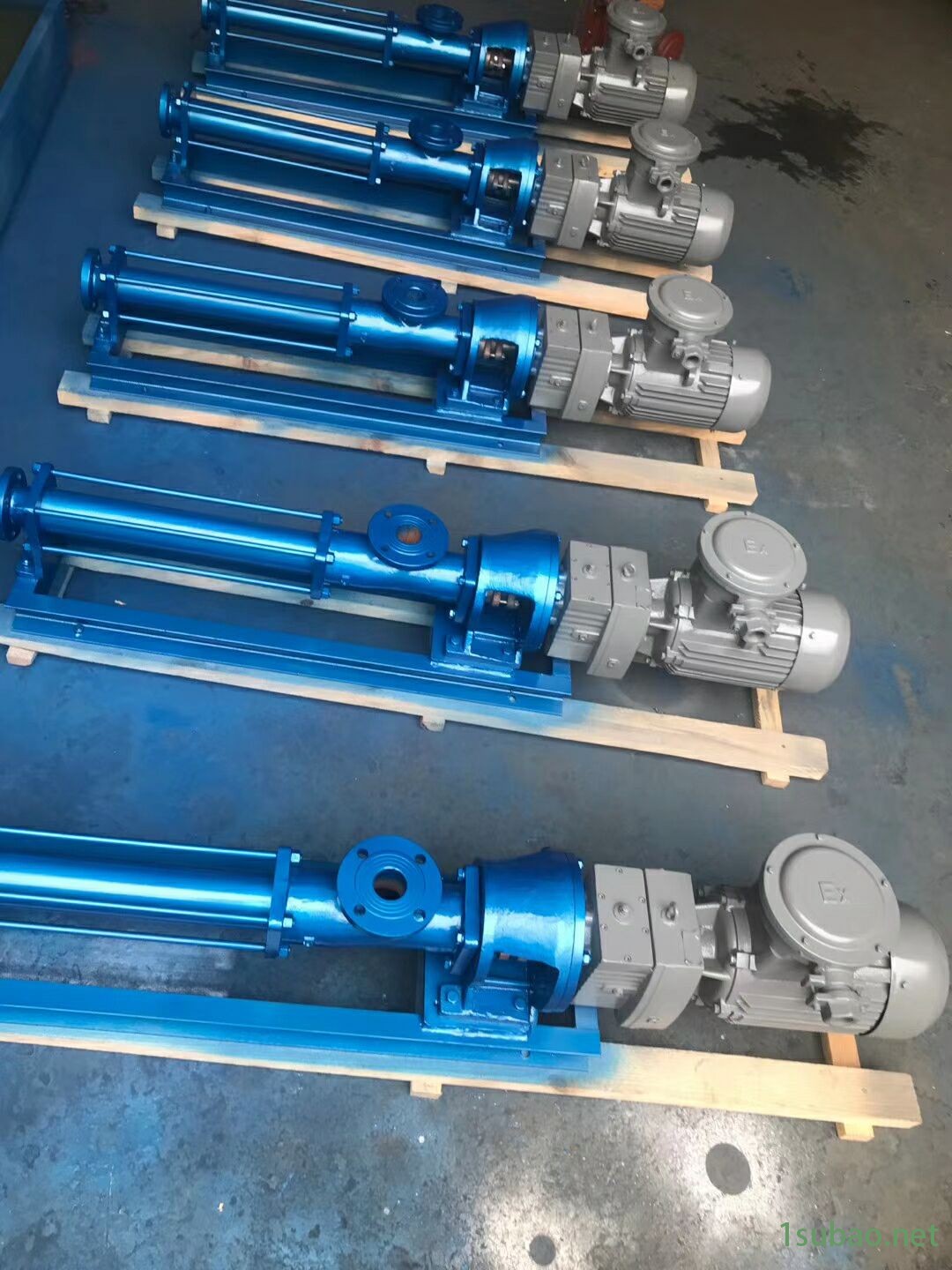

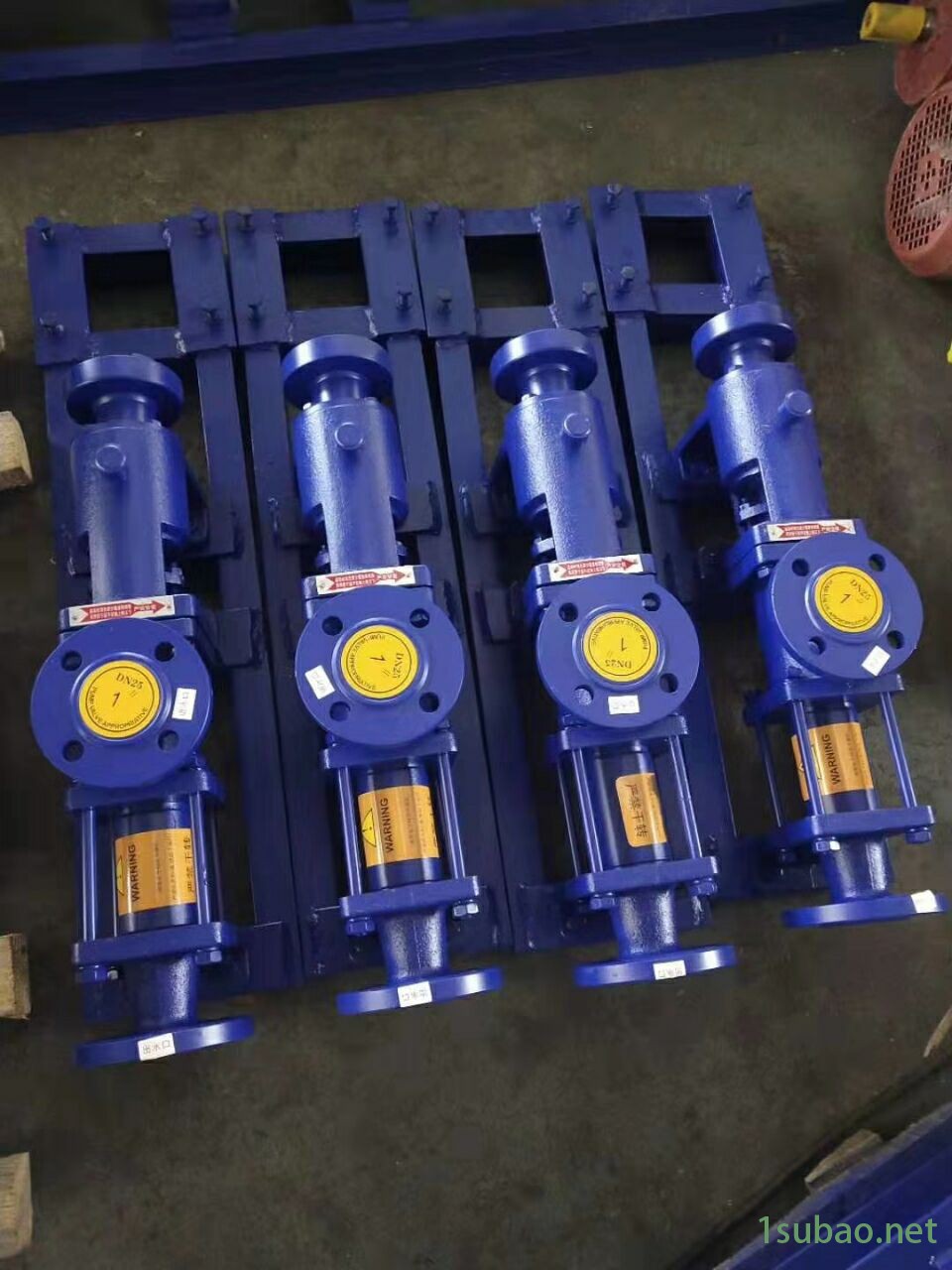

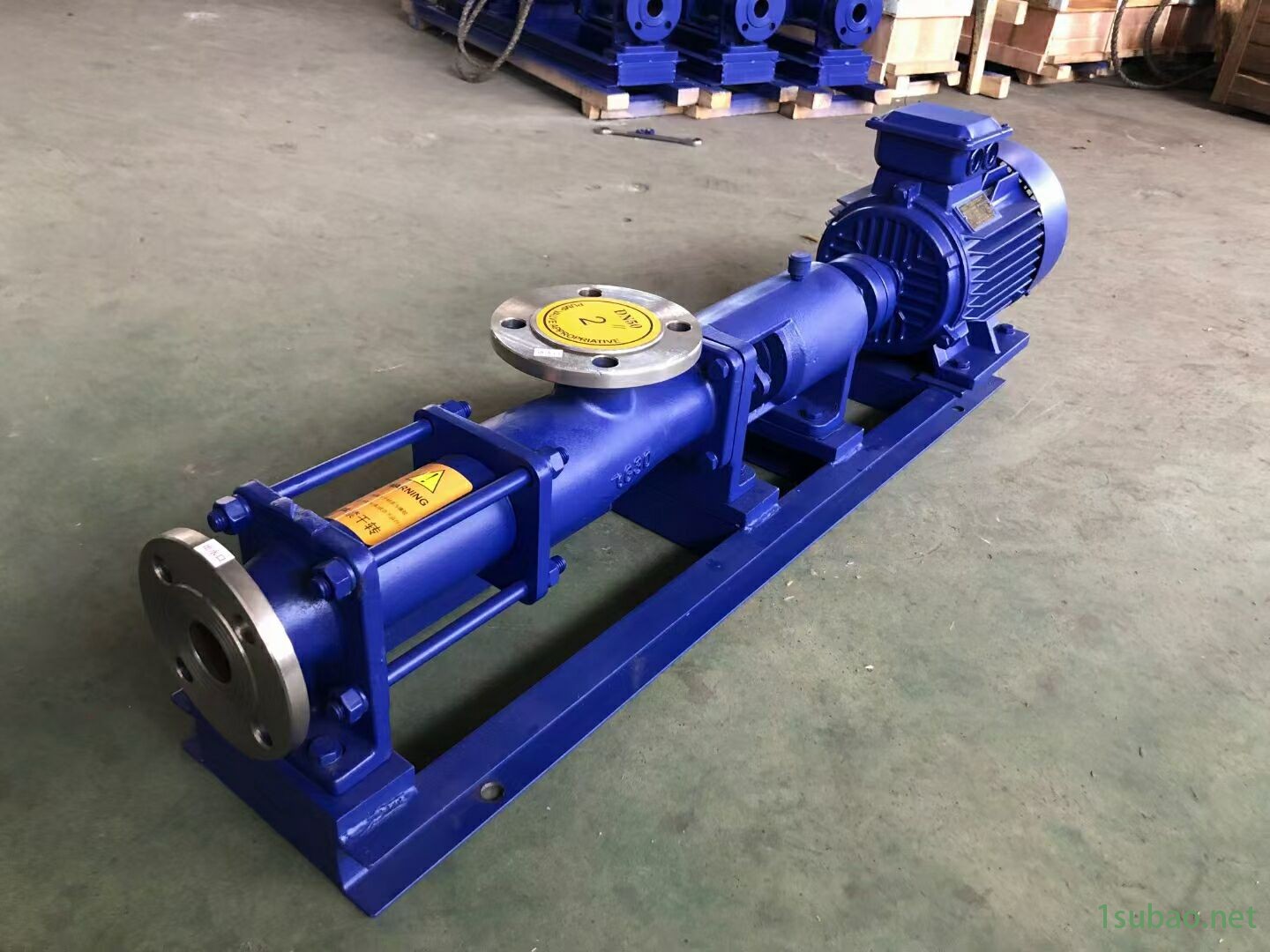

FG40-2不銹鋼螺桿增壓泵 耐腐蝕螺桿提升泵 變頻防爆螺桿泵概述
FG40-2不銹鋼螺桿泵采用聯軸式驅動方式，即電機軸直接和螺桿軸相連，取消了傳動聯接部件，此類型螺桿泵主要易損件為螺桿軸、橡膠套和機械密封（G30-1單螺桿泵及以下采用此系列軸封）。G25-1單螺桿泵及以上型聯軸式結構，電機軸通過連桿軸（及通常所說的傳動軸）與螺桿軸相連，此螺桿泵在維護保養時需要更換橡膠套、連桿軸、傳動軸以及填料密封。螺桿泵由于主要運動部件時螺桿軸，所以軸都是采用不銹鋼材質（根據腐蝕性有304、316、316L幾類），橡膠套是與物料直接接觸的部件，具體選型需要根據物料的屬性（耐腐蝕性、耐磨損型、食品上用）。產品的使用壽命和螺桿泵的保養維護息息相關，定期更換相關易損件可以保證泵的參數和效率不下降。
FG40-2不銹鋼螺桿增壓泵 耐腐蝕螺桿提升泵 變頻防爆螺桿泵結構
序號 | 名稱 | 序號 | 名稱 |
1 | 傳動軸 | 13 | 壓出管 |
2 | 軸承壓蓋 | 14 | 銷套 |
3 | 單列軸承 | 15 | 銷環 |
4 | 托架 | 16 | 橡膠護套 |
5 | 雙列軸承 | 17 | 銷子 |
6 | 填料密封 | 18 | 護圈 |
7 | 機械密封 | 19 | 鋼帶卡 |
8 | 聯軸器 | 20 | 托盤 |
9 | 吸入管 | 21 | 銷軸 |
10 | 萬向節 | 22 | 密封體 |
11 | 螺桿 | 23 | 空心軸 |
12 | 襯套 | 24 | 套筒 |
FG40-2不銹鋼螺桿增壓泵 耐腐蝕螺桿提升泵 變頻防爆螺桿泵性能參數
型號 | 流量 | 壓力 | 允許 | 電機 | 必需汽 | 進口法 | 出口法 | 允許顆 | 允許纖 |
G10-1 | 0.1 | 0.8 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G10-2 | 1.6 | ||||||||
G13-1 | 0.4 | 0.6 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G13-2 | 1.2 | ||||||||
G15-1 | 0.8 | 0.6 | 960 | 0.75 | 3 | 25 | 25 | 1 | 20 |
G15-2 | 1.2 | ||||||||
G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
G20-2 | 1.2 | 1.5 | |||||||
G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 | |
G25-2 | 1.2 | 2.2 | |||||||
G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
G30-2 | 1.2 | 3 | |||||||
G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
G35-2 | 1.2 | 4 | |||||||
G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
G40-2 | 1.2 | 5.5 |
FG40-2不銹鋼螺桿增壓泵 耐腐蝕螺桿提升泵 變頻防爆螺桿泵故障維護
螺桿濃漿泵故障 | 原因 | 排除方法 |
1、濃漿泵啟動困難 | 1、料液未充滿泵腔，摩擦阻力較大。 2、填料壓蓋壓得過緊，軸與填料之間有摩擦力矩過大。 | 1、用管子鉗搬動聯軸器泵主軸3～6轉。 調 整填料壓蓋。 |
2、濃漿泵啟動后不出料液 | 1、有大量空氣吸入； 2、電動機轉向不對； 3、料液粘度過大。 | 1、檢查吸入口液位是否太低，吸入管是否漏氣； 調 接電動機的任意兩相進線； 稀釋料液。 |
3、濃漿泵有圈套的振動或噪音 | 1、電動機與泵軸不同心； 2、泵內吸入空氣或料液混有大量空氣。 | 1、重新調整同軸度； 2、檢查料液位，設法排除吸入液中的空氣。 |
4、濃漿泵運行過程中，流量顯著下降 | 1 襯套磨損，間隙增大。 2 轉速降低。 3、萬向聯軸節或繞軸損壞傳動失效； 4、吸入管路浸入液體深度不夠，有空氣進入泵內。 | 1、更換襯套，必要時換螺桿； 2、檢查電源和電機； 3、停機檢修，更換軸聯軸節或繞軸； 4、減小吸入高度，增加浸入深度，拔除吸入料液中空氣。 |
5、濃漿泵電動機超載 | 1、揚程超過泵的揚程式過多； 2、料液粘度太大。 3、電壓太低。 | 1、盡量減小管路水頭損失，或更換高揚程泵。 2、稀釋料液； 3、檢查原因，提高電壓至規定值。 |
6、濃漿泵軸封填料處大量漏液 | 1 壓蓋過松； 2、填料磨損； 3、進出口位置相反。 | 1、調整壓蓋； 2、更換填料； 3、以中間法蘭口為吸入口。 |
