| 品牌 : | 上海中球 | 型號 : | FG13-1 |
| 類型 : | 螺桿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 電動 | 流量 : | 0.4 |
| 性能 : | 耐腐蝕 | 輸送介質 : | 污水泵、雜質泵 |
| 泵軸位置 : | 臥式 | 葉輪數目 : | 單級 |
| 揚程 : | 60m | 轉速 : | 960 |
| 吸入口徑 : | 25mm | 排出口徑 : | 25mm |
| 效率 : | 65% | 輸出流量 : | 0.4 |
| 重量 : | 40kg | 電壓 : | 380V |
| 功率 : | 0.55kw |

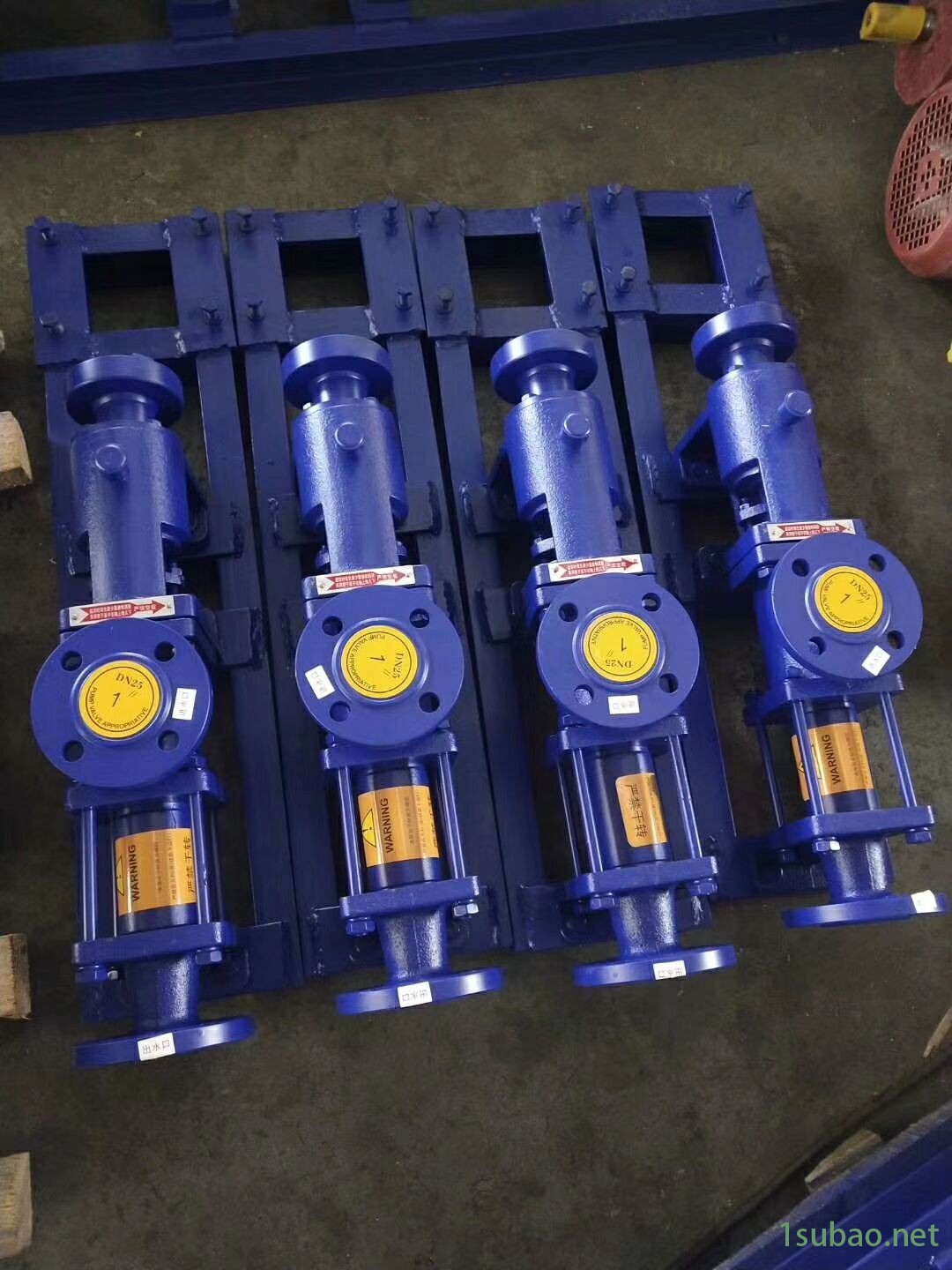

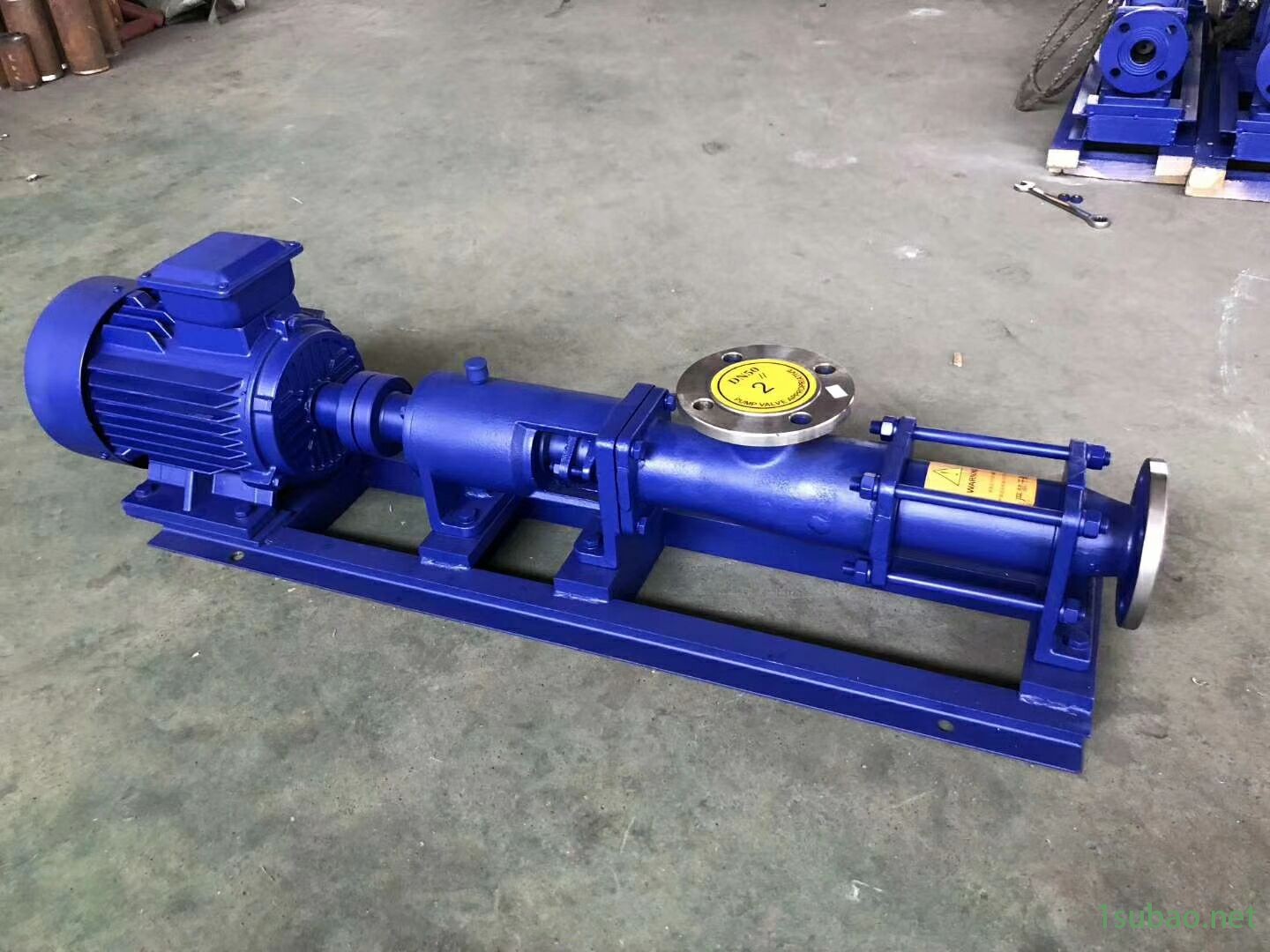

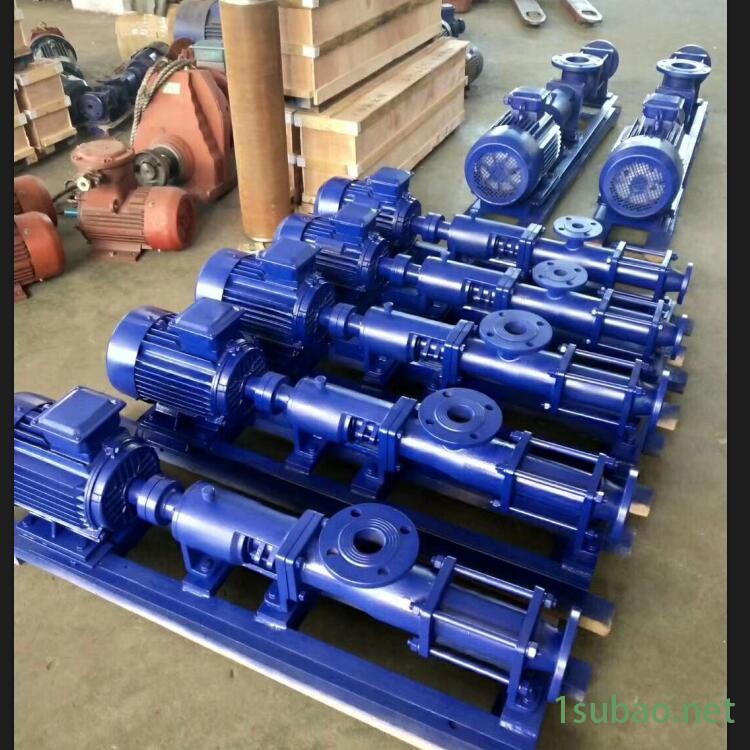

FG13-1不銹鋼螺桿加藥泵 不銹鋼污泥螺桿泵 耐腐蝕螺桿輸送泵
FG13-1系列螺桿泵采用不銹鋼材質制造，具有很好的耐腐蝕性，配用食品衛生級橡膠可輸送食品衛生級漿料，適用于市政工程，船舶工業，石油工業，醫藥、日化，食品釀造業，建筑工業等諸多行業的高粘度液體、含固體顆粒、含纖維雜質等液體介質。
FG13-1不銹鋼螺桿加藥泵 不銹鋼污泥螺桿泵 耐腐蝕螺桿輸送泵性能參數
型號 | 流量 | 壓力 | 允許 | 電機 | 必需汽 | 進口法 | 出口法 | 允許顆 | 允許纖 |
G10-1 | 0.1 | 0.8 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G10-2 | 1.6 | ||||||||
G13-1 | 0.4 | 0.6 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G13-2 | 1.2 |
FG13-1不銹鋼螺桿加藥泵 不銹鋼污泥螺桿泵 耐腐蝕螺桿輸送泵結構示意圖
1 | 出料口 | 5 | 萬向節總成 | 9 | 填料壓蓋 | 13 | 傳動軸 |
2 | 拉桿 | 6 | 吸入口 | 10 | 軸承座 | ||
3 | 定子 | 7 | 連節軸 | 11 | 軸承 | ||
4 | 螺桿軸 | 8 | 填料座 | 12 | 軸承蓋 |
FG13-1不銹鋼螺桿加藥泵 不銹鋼污泥螺桿泵 耐腐蝕螺桿輸送泵使用注意
1. 請注意
1. 性能表的試驗數據以20 ℃的清水為介質，粘度是1mm2/S
2. 當泵輸送高粘度或有顆粒的介質時，根據介質的性質，泵的轉速必須不同
3. 當泵輸送不同磨損性介質時，泵的轉速也必須不同。
根據介質粘度選擇泵的轉速
介質粘度 | 1-1000（CSt） | 1000-10000（CSt） | 10000-100000（CSt） | 10（CSt） |
轉速 | 600-1000 | 300-600 | 200-400 | 20-100 |
根據介質的磨損性選擇泵的轉速
無磨損性 | 淡水、促凝劑、油、漿汁、肉末、肥皂水、甘油等 | 600-1000 |
一般 | 泥漿、工業廢水、油漆顏料、粘灰漿、魚、麥麩過濾后的沉積物等 | 300-600 |
嚴重 | 石灰漿、粘土、灰泥、陶土 | 50-200 |
