| 品牌 : | 中球 | 型號 : | FG |
| 類型 : | 螺桿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 電動 | 流量 : | 0-100 |
| 性能 : | 耐腐蝕 | 輸送介質 : | 污水泵、雜質泵 |
| 泵軸位置 : | 臥式 | 葉輪數目 : | 單級 |
| 揚程 : | 60/120 | 轉速 : | 960 |
| 吸入口徑 : | 0-200 | 排出口徑 : | 0-200 |
| 效率 : | 56% | 輸出流量 : | 0-100 |
| 重量 : | 0-2000 | 電壓 : | 380V |
| 功率 : | 0-15 |

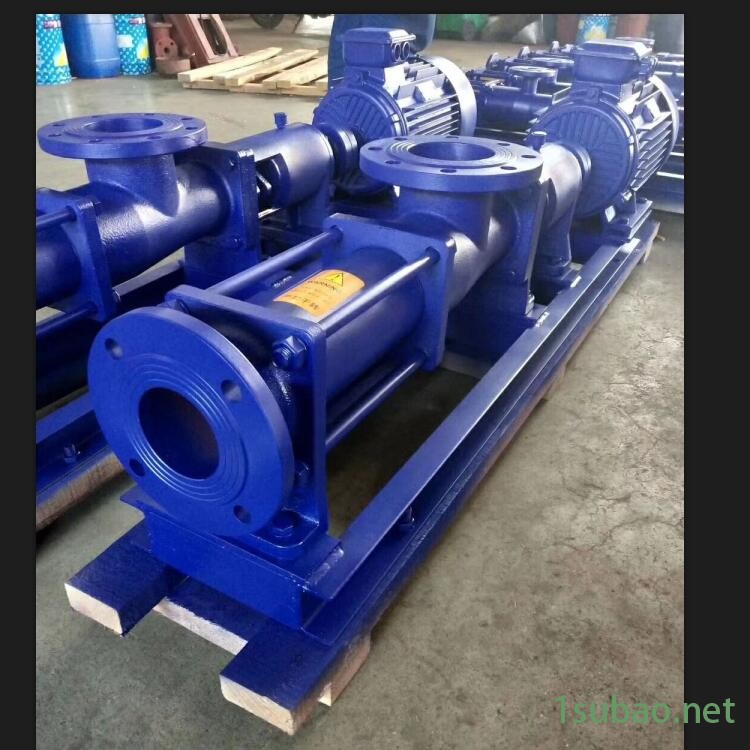

FG不銹鋼污泥螺桿提升泵 污水污物輸送泵概述
FG不銹鋼單螺桿泵是一種內嚙合回轉式容積泵，單單線螺旋的轉子在雙線的螺旋定子孔內繞定子軸線作行星回轉時，轉子—定子付之間形成的密閉腔就連續的、勻速的、容積不變的將介質從吸入端輸送到輸送端。由于這些特性，單螺桿泵特別適合下列情況的工作：
1.?高粘度介質的輸送
2.?含固體顆?；蚶w維的介質
3.?要求輸送連續、壓力穩定，不出現往復泵的周期性脈動
4.?要求輸送攪動小，不剪切被輸送介質的原有結構
5.?傳動可采用聯軸器直接傳動，或采用調速電機、三角帶、變速箱等裝置變速
6.?流量與轉速成線性關系，可以方便的通過調整轉速來調整流量，以達到控制流量的目的
FG不銹鋼污泥螺桿提升泵 污水污物輸送泵結構
1 | 出料口 | 5 | 萬向節總成 | 9 | 填料壓蓋 | 13 | 傳動軸 |
2 | 拉桿 | 6 | 吸入口 | 10 | 軸承座 | ||
3 | 定子 | 7 | 連節軸 | 11 | 軸承 | ||
4 | 螺桿軸 | 8 | 填料座 | 12 | 軸承蓋 | ||
 | |||||||
FG不銹鋼污泥螺桿提升泵 污水污物輸送泵性能參數
型號 | 流量 | 壓力 | 允許 | 電機 | 必需汽 | 進口法 | 出口法 | 允許顆 | 允許纖 |
G10-1 | 0.1 | 0.8 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G10-2 | 1.6 | ||||||||
G13-1 | 0.4 | 0.6 | 960 | 0.55 | 3 | 25 | 25 | 1 | 20 |
G13-2 | 1.2 | ||||||||
G15-1 | 0.8 | 0.6 | 960 | 0.75 | 3 | 25 | 25 | 1 | 20 |
G15-2 | 1.2 | ||||||||
G20-1 | 0.8 | 0.6 | 960 | 0.75 | 4 | 25 | 25 | 1.5 | 25 |
G20-2 | 1.2 | 1.5 | |||||||
G25-1 | 2 | 0.6 | 960 | 1.5 | 40 | 32 | 2 | 30 | |
G25-2 | 1.2 | 2.2 | |||||||
G30-1 | 5 | 0.6 | 960 | 2.2 | 50 | 40 | 2.5 | 35 | |
G30-2 | 1.2 | 3 | |||||||
G35-1 | 8 | 0.6 | 960 | 3 | 65 | 50 | 3 | 40 | |
G35-2 | 1.2 | 4 | |||||||
G40-1 | 12 | 0.6 | 960 | 4 | 80 | 65 | 3.8 | 45 | |
G40-2 | 1.2 | 5.5 | |||||||
G50-1 | 20 | 0.6 | 720 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
G50-2 | 1.2 | 7.5 | |||||||
G60-1 | 30 | 0.6 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
G60-2 | 1.2 | 15 | |||||||
G70-1 | 38 | 0.6 | 720 | 11 | 150 | 125 | 8 | 70 | |
G70-2 | 1.2 | 18.5 | |||||||
G85-1 | 56 | 0.6 | 630 | 15 | 150 | 150 | 10 | 80 | |
G85-2 | 1.2 | 30 |
FG不銹鋼污泥螺桿提升泵 污水污物輸送泵故障維護
故障 | 原因 | 排除方法 |
? ? 啟動困難 | ①?啟動前泵內未充滿介質或泵較長時間未啟動運轉 ②?泵內介質凝固 ③?橡膠定子與轉子配合過盈過大 ④?軸封填料壓得過緊 ⑤?輸入電壓過低 ⑥?起動力矩過大 | ①?泵吸入室內灌滿介質，并轉動泵軸數轉 ②?加熱泵，降低介質粘度 ③?更換過盈適當的零件 ④?調緊填料壓蓋松緊 ⑤?調整電壓正常后起動 ⑥?檢查并調整出口閥門或用手和工具轉動泵軸或增大功率 |
? ? 啟動后振動噪音異常 | ①?發生汽蝕 ②?泵安裝不牢固 ③?減速器齒輪損壞或缺潤滑油 ④?萬向節同軸度誤差大 ⑤?泵內萬向節或軸承等零件有損壞 | ①?檢查吸入管路和軸封，不得漏入空氣；檢查進口閥門是否漏入空氣或完全打開；檢查過濾器及吸入管路排出堵塞 ②?重新安裝好 ③?更換損壞零件或加潤滑油 ④?校正萬向節同軸度 ⑤?檢查泵零件，更換損壞零件 |
? ? ? 流量小 | ①?電機旋轉方向錯了 ②?進出口管路接反 ③?介質粘度過大 ④?進口管太粗 ⑤?橡膠定子已磨損 ⑥?濾網堵塞或部分流道堵塞 ⑦?安全閥未閉合 ⑧?轉速低于規定值 | ①?改變電機轉向 ②?更正接管方向 ③?加熱泵降低粘度 ④?更換進口管 ⑤?更換損壞的零件 ⑥?清除雜質 ⑦?調整安全閥 ⑧?調整轉速 |
? ? 電機超載 ? | ①?排出壓力超過規定值 ②?使用壓力超過規定值 ③?泵轉速超過規定值 ④?介質粘度增高 ⑤?定子和轉子配合過盈過大 ⑥?運轉阻力增大 ⑦?電網不正常 | ①?更換壓力表或檢查出口管路 ②?調整排出壓力 ③?調整轉速 ④?降低粘度 ⑤?更換過盈量適當的零件 ⑥?檢查并更換損壞的零件 ⑦?檢查電網并調整 |
? 軸封過熱或泄漏 | ①?軸封損壞 ②?填料壓得過緊 ③?介質溫度過高 ④?介質凝固造成泄漏超標 | ①?更換損壞的軸封零件 ②?調整填料壓蓋松緊 ③?降低介質溫度或更換更好的軸封 ④?加熱泵，降低介質粘度 |
? 軸承溫升過高 | ①?軸承損壞或超期使用 ②?軸承內潤滑油不足或泄漏 ③?軸承座潤滑油太多 ④?輸送介質溫度高，高溫傳至軸承，選用泵類型不當 | ①?更換軸承 ②?添加潤滑油或解決泄漏 ③?減少潤滑油 ④?更換適合輸送高溫介質的結構類型的泵 |
泵壓力達不到規定值 | ①?壓力表不準 ②?出口閥門有故障 ③?定子或轉子嚴重磨損 | ①?更換壓力表 ②?修理或更換出口閥門 ③?更換零件? |
上海中球泵業誠心期待與您的合作
