| 品牌 : | 上海中球 | 型號 : | I-1B |
| 類型 : | 螺桿泵 | 材質 : | 不銹鋼 |
| 驅動方式 : | 電動 | 流量 : | 0-10 |
| 性能 : | 耐腐蝕 | 輸送介質 : | 污水泵、雜質泵 |
| 泵軸位置 : | 臥式 | 葉輪數目 : | 單級 |
| 揚程 : | 0-120 | 轉速 : | 960 |
| 吸入口徑 : | 0-150 | 排出口徑 : | 0-150 |
| 效率 : | 65 | 輸出流量 : | 0-10 |
| 重量 : | 0-500 | 電壓 : | 380 |
| 功率 : | 0-11kw |
I-1B不銹鋼濃漿輸送泵 I-1B單螺桿式輸運泵? I-1B耐腐蝕耐磨螺桿濃漿泵概述
螺桿泵是一種單螺桿式輸運泵，它的主要部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔中的液體向前推進一個螺距。隨著螺桿的連續轉動，液體以螺旋形方式從一個密封腔向另一個密封腔， 后擠出泵體。
螺桿泵是一種新型的輸送液體的機械，具有簡單工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。我單位生產的濃漿泵凡接觸物料的金屬零件均選用優質不銹耐酸鋼制作，軸材料2cr13襯筒采用無毒無味的橡膠、工作溫度可達100℃，可用于輸送食品漿料和粘度10000泊斯卡/秒含有固體顆粒或膠塊的溶液漿，懸浮液的腐蝕性介質。廣泛用于食品、冶金、建筑、制藥、化工等工業部門。
I-1B不銹鋼濃漿輸送泵 I-1B單螺桿式輸運泵? I-1B耐腐蝕耐磨螺桿濃漿泵結構
1 | 電機 | 5 | 螺桿軸 | 9 | 空心軸 | 13 | 銷帽 |
2 | 聯軸器 | 6 | 橡膠套 | 10 | 填料壓蓋 | 14 | 直筒 |
3 | 軸承體 | 7 | 銷帽 | 11 | 繞軸 | 15 | 進口 |
4 | 電機機座 | 8 | 軸承 | 12 | 三通泵體 | ||
 | |||||||
I-1B系列單螺桿濃漿泵由電動機、聯軸器、泵和底座四個部分組成（見圖）
配用的動力采用Y系列三相異步電動機（六極）。
聯軸器采用水泵用爪型彈性聯軸器。

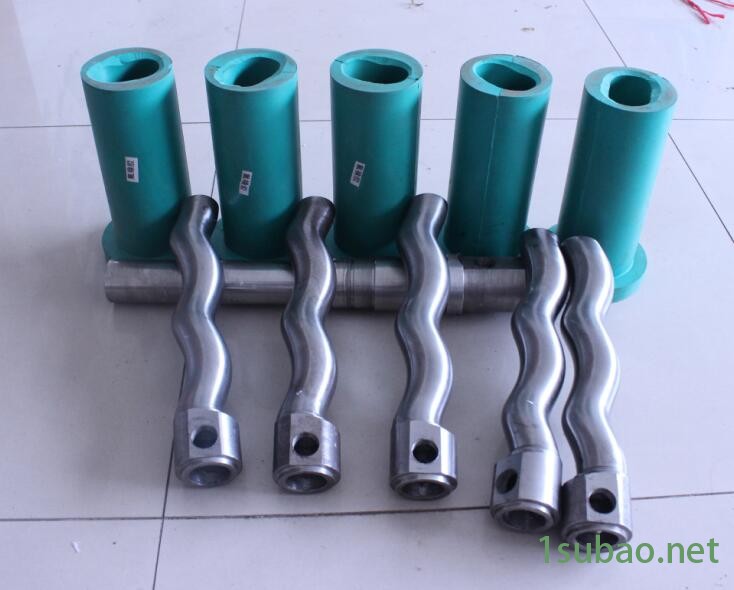

泵由泵殼、空心軸、萬向鉸接頭、繞軸、螺桿、襯套。軸封裝置和出料口等組成，螺桿的斷面為圓形、襯套斷面為橢圓形，其內表面為雙螺旋面。
I-1B不銹鋼濃漿輸送泵 I-1B單螺桿式輸運泵? I-1B耐腐蝕耐磨螺桿濃漿泵性能參數
規格 型號 | 理論流量 | 流量 | 揚程 | 吸程 | 進出口徑 | 轉速 | 配用電機 | 工作壓力 |
I-1B25 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
I-1B40 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
I-1B50 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
I-1B65 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
I-1B75 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
I-1B100 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
I-1B125 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
I-1B150 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
I-1B不銹鋼濃漿輸送泵 I-1B單螺桿式輸運泵? I-1B耐腐蝕耐磨螺桿濃漿泵尺寸圖
型號/口徑 | L1 | L2 | L3 | L4 | L5 | H1 | H2 | B1 | B2 | ? | D1 | D2 | D3 | D4 |
I-1B25 | 250 | 455 | 620 | 85 | 45 | 225 | 140 | 160 | 190 | 14 | 115 | 85 | 115 | 85 |
I-1B40 | 275 | 515 | 830 | 215 | 90 | 282 | 160 | 220 | 250 | 14 | 145 | 110 | 145 | 110 |
I-1B50 | 370 | 720 | 950 | 120 | 55 | 330 | 200 | 265 | 300 | 14 | 160 | 125 | 160 | 125 |
I-1B65 | 410 | 720 | 950 | 120 | 55 | 330 | 200 | 265 | 300 | 14 | 180 | 145 | 180 | 145 |
I-1B75 | 450 | 820 | 1100 | 155 | 55 | 385 | 220 | 285 | 320 | 16 | 195 | 160 | 195 | 160 |
I-1B100 | 500 | 820 | 1200 | 230 | 115 | 230 | 410 | 295 | 330 | 16 | 215 | 180 | 215 | 180 |
I-1B125 | 500 | 820 | 1200 | 230 | 115 | 230 | 410 | 295 | 330 | 16 | 245 | 210 | 245 | 210 |
I-1B150 | 500 | 820 | 1200 | 230 | 115 | 230 | 410 | 295 | 330 | 16 | 275 | 245 | 275 | 245 |

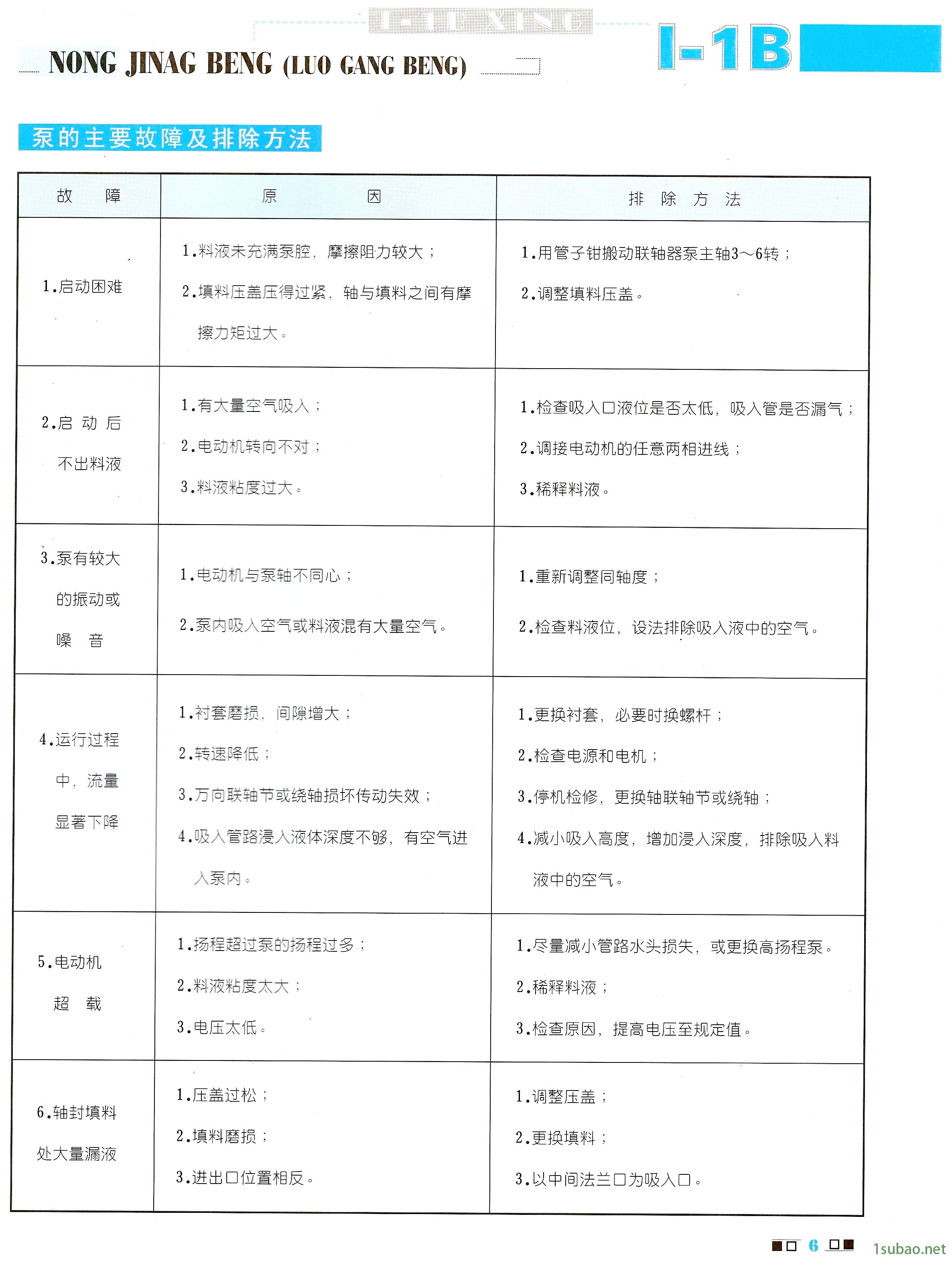

I-1B不銹鋼濃漿輸送泵 I-1B單螺桿式輸運泵? I-1B耐腐蝕耐磨螺桿濃漿泵故障維護
螺桿濃漿泵故障 | 原因 | 排除方法 |
1、濃漿泵啟動困難 | 1、料液未充滿泵腔，摩擦阻力較大。 2、填料壓蓋壓得過緊，軸與填料之間有摩擦力矩過大。 | 1、用管子鉗搬動聯軸器泵主軸3～6轉。 調?整填料壓蓋。 |
2、濃漿泵啟動后不出料液 | 1、有大量空氣吸入； 2、電動機轉向不對； 3、料液粘度過大。 | 1、檢查吸入口液位是否太低，吸入管是否漏氣； 調?接電動機的任意兩相進線； ??稀釋料液。 |
3、濃漿泵有圈套的振動或噪音 | 1、電動機與泵軸不同心； 2、泵內吸入空氣或料液混有大量空氣。 | 1、重新調整同軸度； 2、檢查料液位，設法排除吸入液中的空氣。 |
4、濃漿泵運行過程中，流量顯著下降 | 1?襯套磨損，間隙增大。 2??轉速降低。 3、萬向聯軸節或繞軸損壞傳動失效； 4、吸入管路浸入液體深度不夠，有空氣進入泵內。 | 1、更換襯套，必要時換螺桿； 2、檢查電源和電機； 3、停機檢修，更換軸聯軸節或繞軸； 4、減小吸入高度，增加浸入深度，拔除吸入料液中空氣。 |
5、濃漿泵電動機超載 | 1、揚程超過泵的揚程式過多； 2、料液粘度太大。 3、電壓太低。 | 1、盡量減小管路水頭損失，或更換高揚程泵。 2、稀釋料液； 3、檢查原因，提高電壓至規定值。 |
6、濃漿泵軸封填料處大量漏液 | 1??壓蓋過松； 2、填料磨損； 3、進出口位置相反。 | 1、調整壓蓋； 2、更換填料； 3、以中間法蘭口為吸入口。 |
使用范圍
①?.制糖廠的糖蜜、糖汁、蔗渣、甜菜的輸送
②?.罐頭廠的、食品廠的奶粉、淀粉、蜂蜜、咖啡、牛奶、奶油、食用油、各種維生素液、麥芽糖、番茄醬、果醬、蛋黃醬、冰淇淋等的裝料和輸送；
③?.釀造酒廠的酒類飲料、香料、發酵液的投料配料，壓濾機裝料糧食廢渣的輸送；
④?.魚類加工廠的魚肝油、魚油、魚松、魚渣的輸送；
⑤?.果品加工廠糖汁、果汁的輸送，柑桔、水果的搗爛，填料機的加料等；
⑥?.肉類加工廠、屠宰物；油脂、肉油榨取、裝箱、廢液的輸送；
⑦?.制藥廠：各種維生素液、藥液、乳劑的加料運輸，懸浮液、鹽水、鹽污泥、藥渣等輸送；
⑧?.化學工業：酸、堿液的輸送，各種懸浮液、油脂、膠液、各種化學染料、油漆、各種粘合劑、軟膏、漿料的投料、配料和輸送、尤其是一般離心泵無法輸送的各種高粘度物料、或帶固體顆粒和物料本泵都能輸送；
⑨?.印刷油墨的配料輸送；
⑩?.造紙廠的紙漿、墨液的輸送；
??.石油化工廠的油類產品，油脂、廢液污泥的輸送；
??.建筑行業輸送灰漿、石灰乳、砂漿、水泥漿等；
??.可用著并泵抽水、飼料加工過程中的輸送及裝投類；
??.廣泛用于工業和生活的污水、污泥處理，污水中通常含有許多懸浮物有一定腐蝕性的粘度，往往含有固體顆粒，固而使用濃漿泵輸送是合適的；
??.礦井排污水、污泥。
此外在鋼鐵工業、造船工業、陶瓷工業、制革工業水廠都能使用。
