新品四川重慶動梁式數控龍門銑床

四川重慶動梁式數控龍門銑床

四川重慶動梁式數控龍門銑床DHXK-DZ4018產品簡介：

動梁式數控龍門銑床

該系列機床為工作臺固定，橫梁移動式龍門銑床。工作臺沿床身導軌縱向坐標x軸水平運動。機床可實現CNC控制多坐標聯動

該系列機床適用于汽車、航天航空、印刷機械、紡織機械等各種機械設備制造行業中的模具。

可以配置銑頭，使工件一次裝夾可實現五面的銑、鏜、鉆、鉸、攻絲等多道工序加工，并可對復雜型面進行三坐標或者多坐標加工。具有效率。質量特點。

DHXK-DZ4018

工作臺面尺寸（寬*長）（mm）1500*4000

工作臺移動方向行程（X軸mm）4200

主軸滑座移動方向行程（Y軸mm）有效行程2200

主軸上下移動方向行程（Z軸mm）1000

龍門寬度1800

主軸端面至工作臺距離標配250-1200

工作臺T型槽（數目-尺寸X間距）9-22*160

主軸規格:BT50主軸可選配五軸聯動銑頭、五面體銑頭、高速電主軸等等

X軸傳動方式：絲桿雙驅

XYZ軸滾柱絲桿規格：X：8020，y5010，z5010

Xyz軸導軌規格：x軸均為4條55規格滾柱線規，y軸5規格重載滾柱線規

Z軸導軌規格：矩型滑枕可選配方滑枕：選配2條55滾柱直線導軌或者4條55滾柱導軌

xyz軸伺服電機傳動方式及傳動比：x軸;行星減速機，傳動比4:1  y軸： 減速器直聯，傳動比3:1  z軸減速器直聯傳動  傳動比3:1

主軸電機，Xyz向伺服電機*：主軸電機;22/26kw  x:40nm   y:30nm  z:40nm（抱閘）

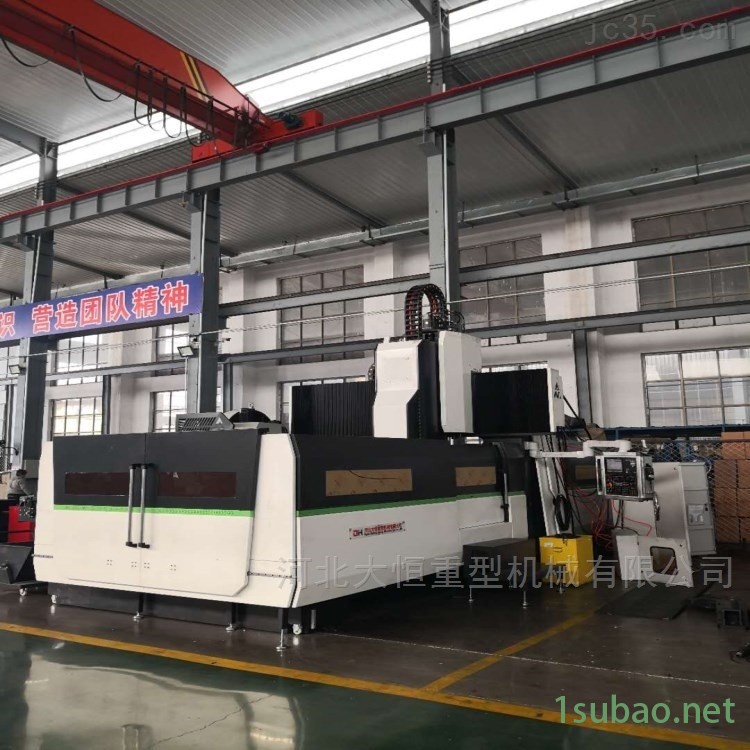

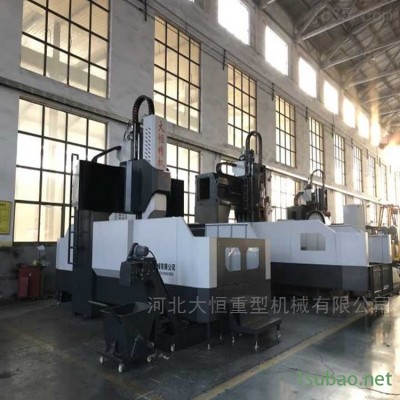

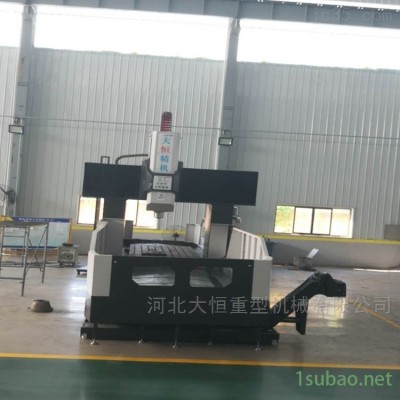

DHXK-DZ4018產品圖片：
