浙江寧波數控龍門銑床光機DHXK1803產品詳情：

一  產品簡介

光機是指：客戶要求添加的附件部分，電機，電器，及電箱，按，相關標準裝配，檢驗，油漆完工。



主要參數和配置清單如下：


單位：mm

DHXK1803

工作臺尺寸

3000*1500

左右行程（X)

1800

前后行程(Y)

3200

上下行程(Z)

800

龍門跨度

1800

主軸端面至工作臺距離

150--950

工作臺T型槽（數目-尺寸*間距）

7—22*160

絲桿

日本THK

X.Y.Z軸滾珠絲桿規格

63、50、50

X軸線規規格

55*2

Y軸線規規格

55*2

Z軸規格

硬軌

工作臺承重

15噸

主軸

中國臺灣健春

DHXK1803光機鑄件主要配置表

名稱

數量

床身

1

立柱

1

工作臺

1

橫梁

1

主軸箱

1

銑頭滑枕

1

滑臺

1

軸承座

3

電機座

3

絲桿螺母座

3

壓板

7

塞鐵

4

絲桿

日本THK

線規

滾柱

主軸

BT50-190







一.機床主要結構特點：

X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：中國臺灣上銀2條55滾柱直線導軌。安裝4個滑塊。

Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：中國臺灣上銀2條55滾柱直線導軌。

3. Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌。



4. 大件：

機床大件包括床身、工作臺、立柱橫梁整體鑄造、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以消除內應力；粗加工后進行充分的時效處理，以消除加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行輕切削，使機床具有良好的剛性和精度保持性。



5. 潤滑系統：

潤滑部位

名稱

容量

潤滑油粘度

備注

恒溫系統

主軸組冷卻

液壓油

4L

ISO VG32

根據機床使用情況，建議5000h更換

變速箱

品牌（任選）

SHELL（殼牌）牌號為：SHELL LUS32

長城牌號為：L-HM32抗磨液壓油

集中潤滑系統

三軸絲杠潤滑及線軌、滑動導軌

導軌油

4L

ISO VG68

根據機床設置的油位報警信號供給

品牌（任選）

SHELL（殼牌）牌號為：SHELL TonNA T68

長城牌號為：L-G68導軌油



6.機床安全、防護裝置：

采用標準《GB15760-2004 金屬切削機床、安全防護通用條件》。
機床的X、Y、Z三軸傳動系統中，均設電氣軟限位、回及機械限位多項安全控制裝置，保持機床在安全的狀態下進行工作，操作人員正常工作的安全。
床身和拖板采用不銹鐵板護罩防護。
配置工作LED照明燈、標高指示燈。
機床電氣部分：
控制裝置的工作電源：
工作電源：三相交流380V，電壓范圍360V～430V；50HZ±2% 。若電源波動較大，建議用戶配置自動交流穩壓裝置。
環境溫度：5℃～45℃。




相對濕度：≤80%
周圍空氣：在有濃度較高的導電塵埃、灰塵、切削油劑、有機溶劑等環境中，機床控制電柜需要置于潔凈的恒溫房內。

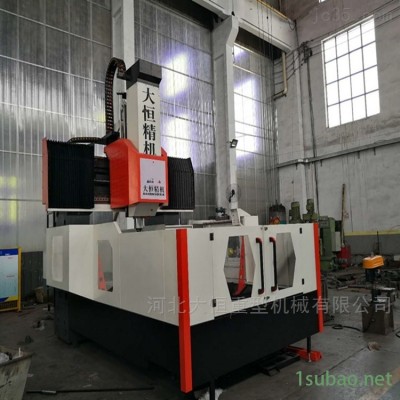

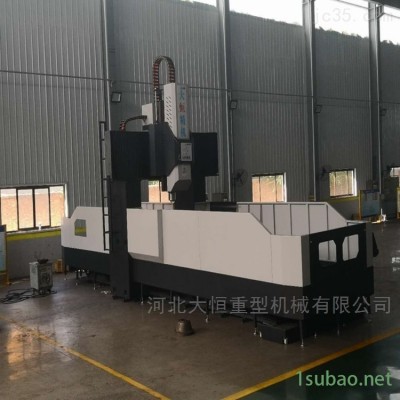

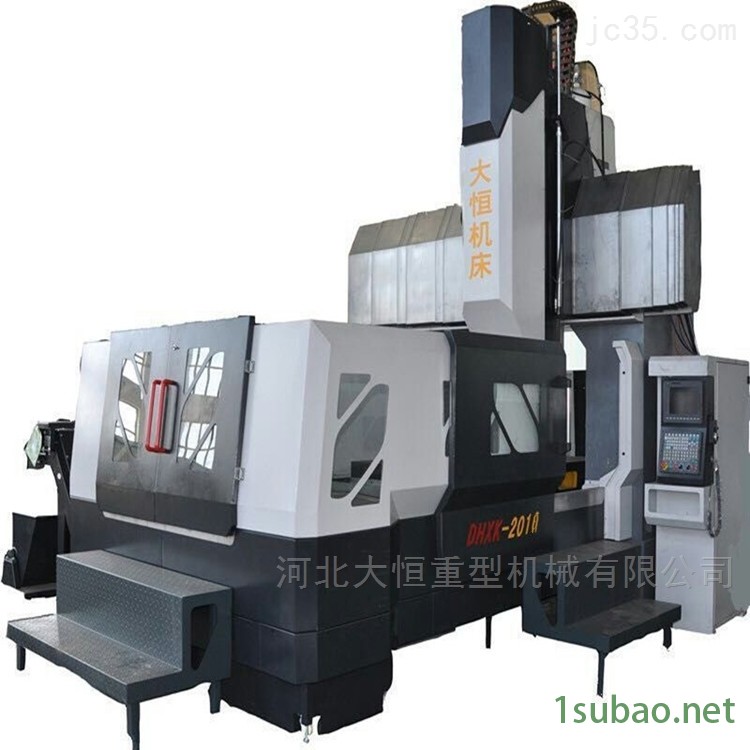

DHXK1803圖片展示：
