拖鏈簡介
1953年，德國的Dr Gilbert Waninger教授發明了世界上**條鋼制拖鏈。KABELSCHLEPP佳寶來公司的持有人Dr Waldrich認為拖鏈?zhǔn)且粋€全新的市場，可以創造巨大的需求，于1954年開始向市場推廣**條拖鏈。現在**條原創的鋼制拖鏈樣板已經改進為形形色色的鋼制和塑料拖鏈，廣泛應用于很多領域。KABELSCHLEPP佳寶來公司又成功的創造了更多的**：輕便型拖鏈，３Ｄ拖鏈，無連接拖鏈。５０多年前的一個ＩＤＥＡ創造了現在的龐大市場。
拖鏈分類特點
  拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。
  拖鏈的使用**早起源于德國，后來國內引用并創新結構。
  現在的拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。
拖鏈，矩形金屬軟管，防護套，波紋管和包塑金屬軟管都屬于線纜防護產品。
拖鏈從材質上分為鋼制拖鏈，塑料拖鏈。鋼制拖鏈由鋼鋁組合而成可以定做，塑料拖鏈又稱為工程拖鏈，坦克鏈。
  拖鏈根據使用環境和使用要求的不同分為橋式拖鏈、全封閉拖鏈和半封閉拖鏈三種。
  塑料拖鏈的用途和特點
  （1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。
  （2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
（4）拖鏈：外形美觀，重量輕，長度可任意自行調整。
  塑料拖鏈的結構
  （1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
  （2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
  （3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈內。
  （4）另可提供分隔片，將鏈內空間按需要分隔開。
  塑料拖鏈的基本參數
  （1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
  （2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
  （3）運行速度和加速度（具體速度、加速度視運行情況而定）。
鋼制拖鏈介紹
TL系鋼制拖鏈的主體是由鏈扳(**鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
   1、拖鏈可適應**大移動速度40米/分。
   2．拖鏈在**大移動速度時，噪聲聲壓級不大于68分貝。
   3．拖鏈安全使用壽命不小于500萬次。
TLA型鋼鋁拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可根據用戶需要制作，適用于工作母機，移動要械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLA型鋼鋁拖鏈其使用行程**大為32米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
*鏈板的高度，也**是支撐板的高度，是由電纜**大值徑?jīng)Q定的，機床**大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
*彎曲半徑要根據電纜的**大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
*拖鏈的長＝1/2行程+4個彎曲半徑，這只適用于當固定聯結器是在行程的中點時。
*拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內部或外部，一般情況聯結部分在拖鏈內，而向外周延伸。

TL型鋼制拖鏈主要參數
 型號
 TL65
 TL75
 TL95
 TL125
 TL180
 TL225

節距t
 65
 75
 95
 125
 180
 225

彎曲半徑R
 70~185
 90~200
 115~300
 200~750
 250~650
 360~750

拖鏈**小寬度Bmin
 70
 90
 120
 120
 200
 250

拖鏈**大寬度Bmax
 350
 400
 450
 550
 650
 1000

拖鏈長度L
 按客戶要求制作

支撐板**大孔徑D1
 30
 40
 50
 75
 110
 150

矩形孔Dmax
 26
 36
 46
 72

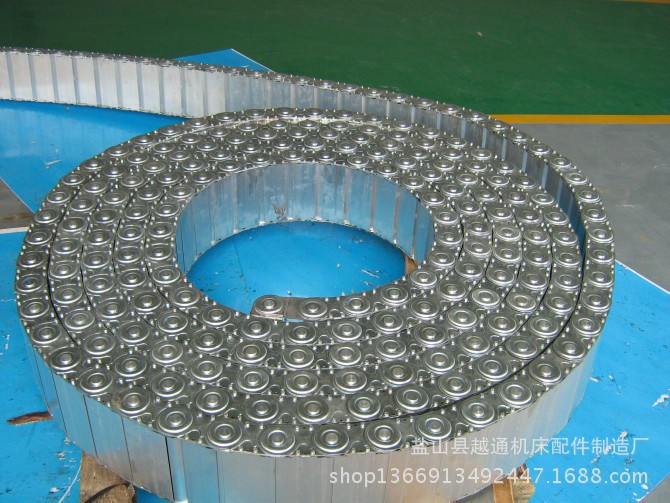

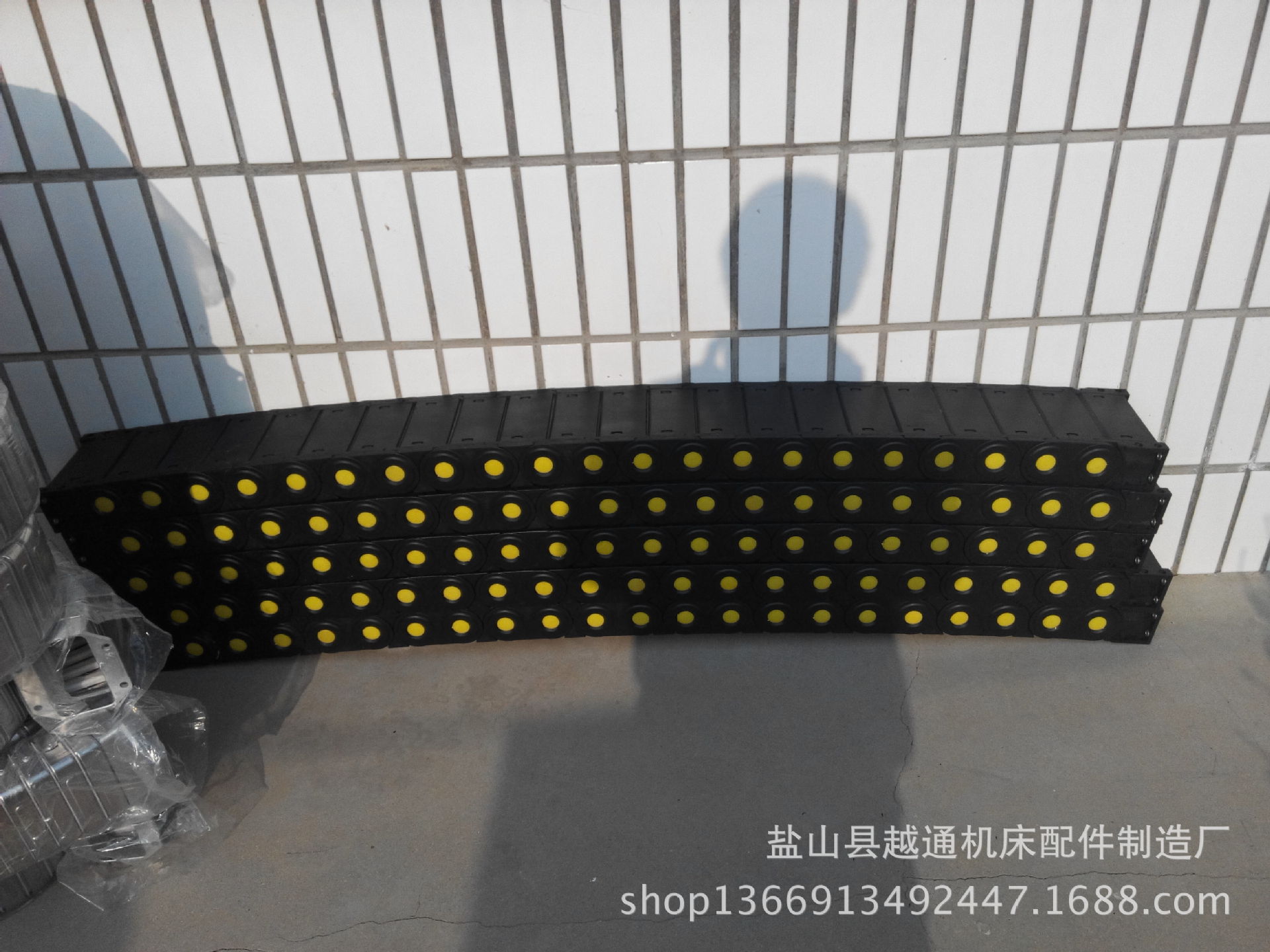

以下圖片為實物圖
