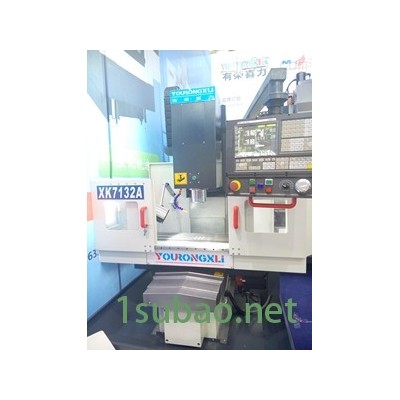

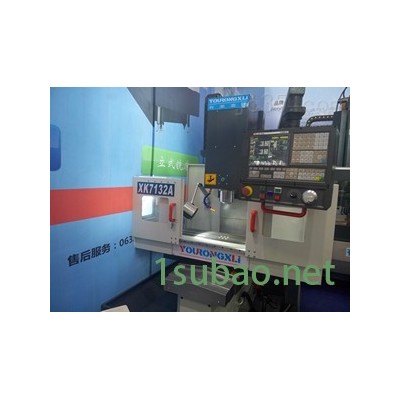

新品XK7132A數控床身式銑床

XK7132A數控立式床身銑床技術描述

XK7132A數控床身銑床是一種由電氣系統控制，伺服電機驅動的簡式數控銑床。主要適用于成批生產，單件小批生產，機械加工部門、工具修理部門。

機床剛度高、加工精度好，適用于加工各種平面、孔或平面復雜形狀的零件。在一次裝夾后，可連續完成對零件的銑削、鉆孔、鏜孔、擴孔、鉸孔及攻絲等多種加工工序。廣泛用于機械、電子部門的各行各業，是現代化國防工業、汽車、拖拉機、模具、輕工機械等行業技術改造、設備更新?lián)Q代的理想設備。

    該機床結構*、合理，操作輕便靈活，維護方便，可根據用戶要求配置各種數控系統。

二、XK7132A數控床身式銑床具有下列特點：

本機床主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床*使用的穩定性。整體結構為床身式結構。主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小低速爬行，提高精度，延長機床的使用壽命。潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。

本機床有床身、滑鞍、工作臺、升降座、立柱、冷卻、潤滑等部分組成。機身由床身、立柱組成,立柱固定在床身上;銑頭為大功率機械調速高精度銑頭，進給傳動分別裝在床身、滑鞍、升降座內,由三個交流伺服電機輸出不同的轉速,通過齒輪或同步帶輪將動力分別傳給縱、橫向及升降絲杠;升降座與立柱由矩形導軌配合,沿立柱導軌垂直升降;滑鞍與床身由矩形導軌配合,工作臺與滑鞍由燕尾導軌配合,通過絲杠、絲母帶動工作臺縱、橫向移動;冷卻液存放在床身內腔中;各導軌及傳動件的潤滑是通過自動間歇潤滑泵來實現的。

技術特性
