新品無錫動臺式數控龍門銑床*

無錫動臺式數控龍門銑床*

無錫動臺式數控龍門銑床*DHXK1825產品簡介：

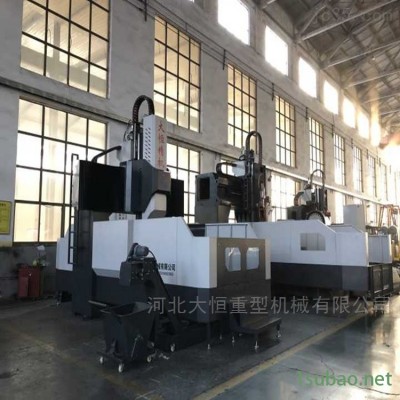

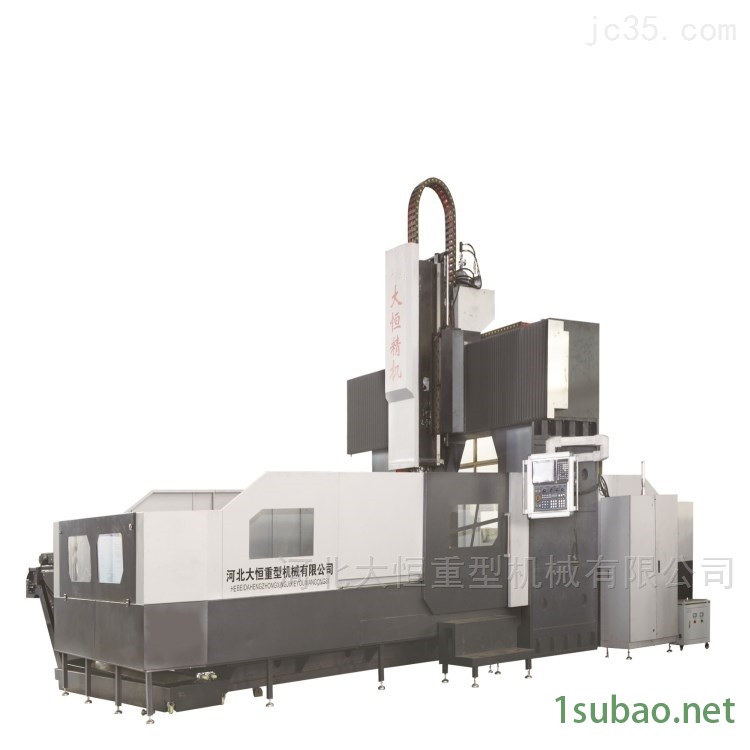

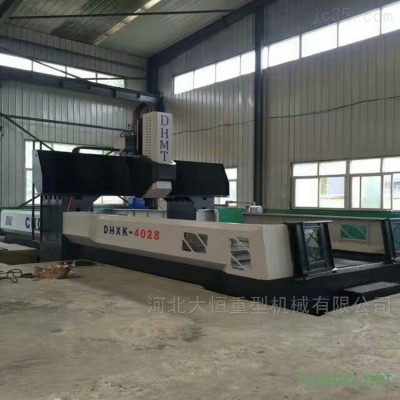

DHXK1825系統圖片展示：

DHXK1825技術參數：

工作臺面積：寬×長mm 2500*1500

    T型槽數/條   T型槽寬    承載15噸  9條T型槽

X軸型程 3200mm

Y軸型程1800mm

Z軸行程800mm

龍門寬度1800mm

驅動方式：直連式

主軸轉速：6000或選配高抵擋速

主電機額定功率：22kw

系統：發那科系統



機床主要結構特點：
X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾柱絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：中國臺灣上銀兩條55型滾柱直線導軌，安裝4個滑塊。

Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：中國臺灣上銀兩條55型滾柱直線導軌。

Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌。

4. 銑頭：主銑頭采用CTB 22kw主軸電機。

5. 大件：

機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以消除內應力；粗加工后進行充分的時效處理，以消除加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行輕切削，使機床具有良好的剛性和精度保持性。
