新品動梁定臺數控龍門銑床 整體鑄造床身

 動梁定臺數控龍門銑床 整體鑄造床身

機床的結構特點：

機床采用龍門架在底座上移動，工作臺固定在2立柱之間，占地面積小，用戶投資成本低，加工可由用戶安裝時打混泥土決定，龍門架移動兩邊采用齒輪齒條傳動，導軌采用日本THK滾柱直線導軌，絲桿采用日本THK，雙驅動電機采用編碼器電機，發那科原廠電機，不用開機回，斷電能隨意找到原來加工點繼續加工，節約用戶使用時間；
主軸箱隨溜板上下移動；主軸箱導軌采用高頻淬火研磨而成，滑臺采用聚片貼塑，運行平穩，剛，主軸采用中國臺灣楗椿主軸，可6000轉，主軸箱上下采用氮氣平衡系統運行平穩，反應快。主軸箱上下采用6310雙螺母精密絲桿，滑枕采用500*500方滑枕。
主軸箱沿橫梁左右移動，橫梁采用滾柱直線導軌一平一側大斜面階梯導軌結構，把主軸箱重量設計受力在橫梁導軌上，橫梁采用高剛性井字加強筋結構。機床具有銑削、鏜削、鉆削、锪孔、剛性攻絲等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型件的加工。配備附件銑頭后可實現工件的裝夾，安裝直角銑頭可五面加工，一機多用，了工件的加工質量和生產效率。該機床由發那科OI MF系統CNC數控控制。
為機床性能與性， 我公司在該機床上大量采用的配套件：

主軸采用中國臺灣楗椿主軸

進給電機編碼器α電機

進給電機采用發那科OI MF原裝電機

主軸電機采用發那科22KW原裝電機

絲桿采用日本THK精密研磨絲桿

導軌采用THK滾柱P精密

軸承采用日本NSK精密P4軸承

系統采用發那科OI MF

三軸采用發格光柵尺

X軸用齒輪齒條雙驅動傳動

橫梁用絲桿傳動

鑄件采用高牌號樹脂砂HT250，二次回火.

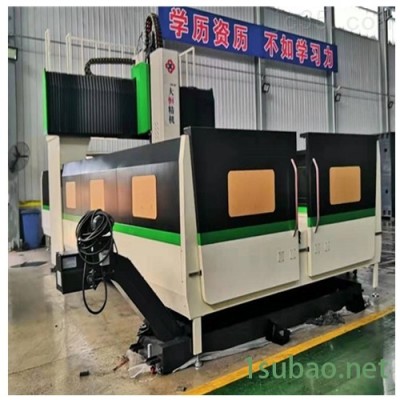

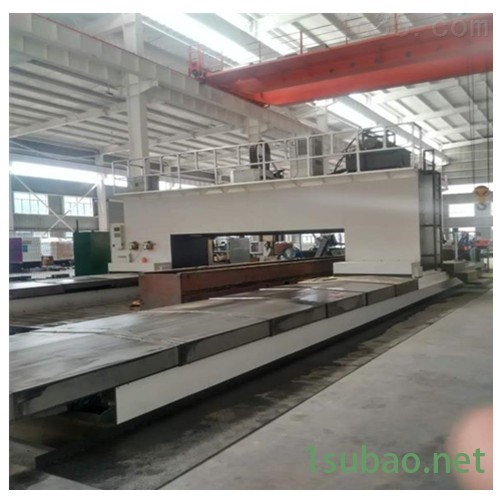

動梁定臺數控龍門銑床客戶現場實拍圖片：



動梁定臺數控龍門銑床 整體鑄造床身

序號

項目

主要參數

1

X軸行程

mm

10500

2

Y軸行程

mm

4600

3

Z軸行程

mm

1100

4

龍門跨距

mm

4200

5

主軸端面至工作臺距離

mm

250-1350

6

工作臺面積

mm

3600*10000,（5塊3600*2000平臺拼接）

7

承重

T

8/平方米

8

T型槽數量

No.

28橫槽

9

T型槽尺寸/間距

mm

28/250

10

主軸驅動方式



直連傳動

11

主軸轉速

rpm

6000

12

主電機功率

kW

22

13

主軸扭矩

N.m

140加BF齒輪箱560NM

14

主軸錐度及規格



ISO7:24NO50

15

拉釘規格



P50T-2-MAS503

16

主軸直徑

mm

Φ190

17

X、Y、Z快移速度

m/min

7/10/10

18

X、Y、Z伺服電機功率

kW

9*2/6/6

19

X、Y、Z伺服電機扭矩

N.m

X軸53*47,YZ軸36*4

20

X、Y、Z伺服電機轉速

rpm

2500

21

Y、Z軸絲杠直徑

mm

Φ8020/Φ6310

22

進給速度

mm/min

6000

23

步進當量

mm

0.001

24

數控系統

發那科

OI MF

培訓和售后服務：

我公司具備的供貨實力，有的實力及服務能力，能在24小時內響應買方的支持要求，及時為用戶解決使用中出現的工藝及機床維修問題。
供方對需方設備機械、電氣及機械人員、操作人員進行培訓（設備預驗收同時進行）。
供方負責設備的安裝、調試，并在需方現場對操作、維修人員進行培訓直至設備進行正常工作狀態。
機床保修期為一年，保修期從終驗收簽字起計算。在質保期內因產品質量問題而造成設備或部件損壞供方無償檢修或更換；質保期后，供方承擔終身服務并提供有償備件及服務。
