新品重載數控龍門銑床DHXK2205

DHXK2205廠家河北大恒優勢于服務：

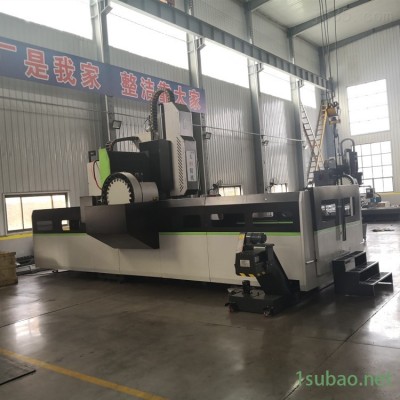

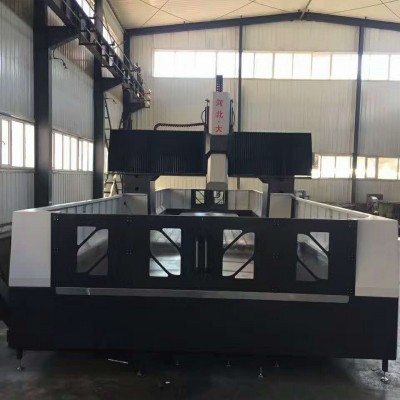

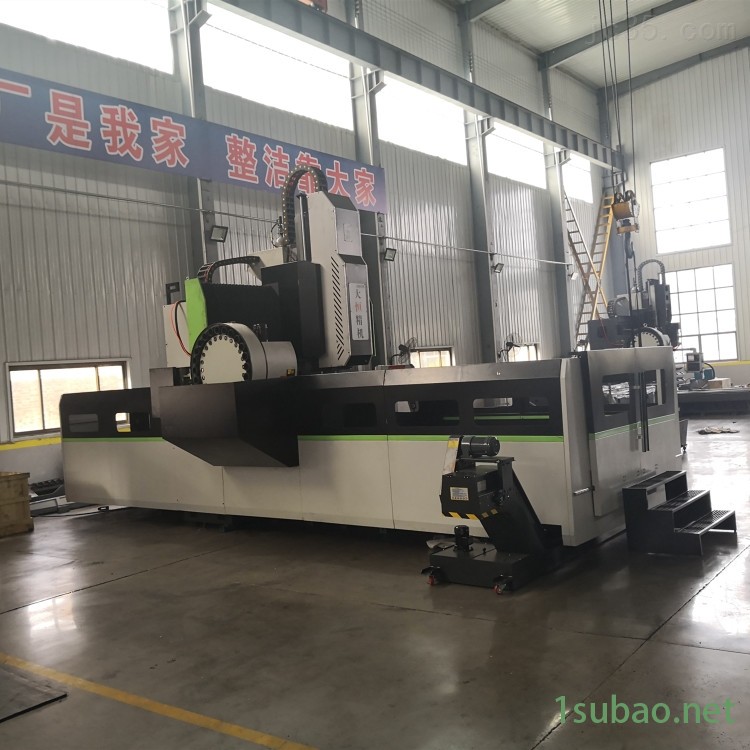

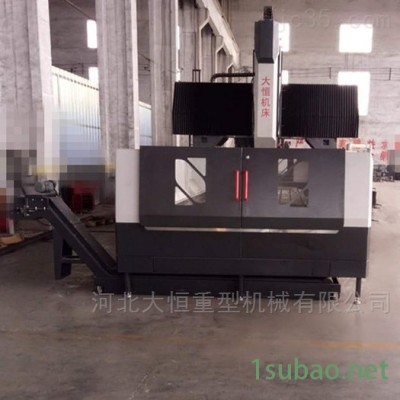

重載數控龍門銑床DHXK2205

光機以及數控龍門銑床、數控龍門加工、數控龍門數控銑床，機床結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；

亦可沿橫梁左右移動實現三軸聯動；配置22KW主鏜銑頭。

機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、

能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。

配備附件銑頭后可實現工件的裝夾，安裝直角銑頭可五面加工，

一機多用，了工件的加工效率。

二．主要參數和配置清單如下：

序號

名稱

品牌

備注

1

排屑機

滄州鹽山

雙螺旋+機+集屑車

2

鑄件毛坯

大恒HT250

樹脂砂鑄件經兩次退火處理

3

進給電機

發那科α電機

X軸扭距38*4NM,Y.Z軸扭矩30*3NM，Z軸帶抱閘。三軸加精密減速機。

4

主電機

發那科α電機

22KW

5

系統

發那科OIMF一包

可銑、鏜、鉆、擴、鉸等功能

6

防護罩

滄州鹽山

工作臺不銹鐵和橫梁風琴工外防護，機床半封閉防護罩。

7

絲杠

日本THK研磨絲桿C3

X軸10020，Y軸6310，Z軸6310

8

軸承

日本NSK

等P4

9

貼塑

中國臺灣MSK



10

限位

編碼器



11

電器柜加安裝

滄州鹽山

操作面板分開

12

鑄件粗加工

大恒

二次回火

13

主軸箱導軌磨淬火

大恒

淬火硬度HR8以上。

14

裝配

大恒

裝配溫度10攝氏度以上

15

潤滑泵

河谷

帶分油泵

16

墊鐵和螺栓

大恒

每臺一套

17

主軸

健椿

BT50,外徑190短鼻端，直連主軸

18

氣動元件

SMC



19

同步帶輪

滄州鹽山



20

安裝調試

大恒



21

平衡配重

無錫德月

氮氣

22

機床結構圖

大恒

提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖

序號

項目

主要參數

1

X軸行程

mm

8200

2

Y軸行程

mm

3400

3

Z軸行程

mm

1250

4

龍門跨距

mm

3200

5

主軸端面至工作臺距離

mm

250-1500

6

工作臺面積長*寬

mm

8000*2800

7

承重

T

30

8

T型槽數量

No.

11

9

T型槽尺寸/間距

mm

22/250

10

驅動方式



直連加精密行星減速機

11

主軸轉速

rpm

6000

12

主電機功率

kW

22

13

主軸扭矩

N.m

140/560

14

主軸錐度及規格



ISO7:24NO50

15

拉刀方式



氣動

16

主軸直徑

mm

190

17

X、Y、Z快移速度

m/min

10/10/8

18

X、Y、Z伺服電機功率

kW

6/7/7

19

X、Y、Z伺服電機扭矩×減速比

N.m

X軸38*4,YZ軸30*3









20

X、Y、Z伺服電機轉速

rpm

3000

21

X、Y、Z軸絲杠直徑

mm

Φ80/Φ63/Φ63

22

進給速度

mm/min

6000

23

當量

mm

0.001

24

數控系統

發那科

OIMF一包

25

齒輪箱

意大利

BF

27

自動直角頭

中國臺灣

A80

標準配置

序號

明細

序號

明細

1

數控系統：發那科（配手輪）

8

Z軸氮氣平衡系統

2

主軸皮帶傳動并加意大利BF減速機1：4

9

變壓器

3

主軸油冷系統帶油冷機

10

三色燈

4

自動潤滑系統

11

清潔
5

外冷系統（水冷）

12

導軌防護

6

齒輪箱C13

13

中國臺灣自動直角頭自動分度自動裝卸自動拉刀

7

中國臺灣岡田24T刀庫





一、 機床主要結構特點：重載數控龍門銑床DHXK2205

1． X軸：工作臺沿固定床身導軌縱向往復運動。

X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：中國臺灣上銀四條55型滾柱直線導軌，安裝8個滑塊。

2． Y軸：銑頭溜板沿橫梁導軌往復運動。

Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：中國臺灣上銀兩條55型滾柱直線導軌。

3． Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌，主軸箱導軌采用先高頻淬火后磨床精磨加工工序。

。
