新品量產小型數控龍門銑床 *

量產小型數控龍門銑床 *

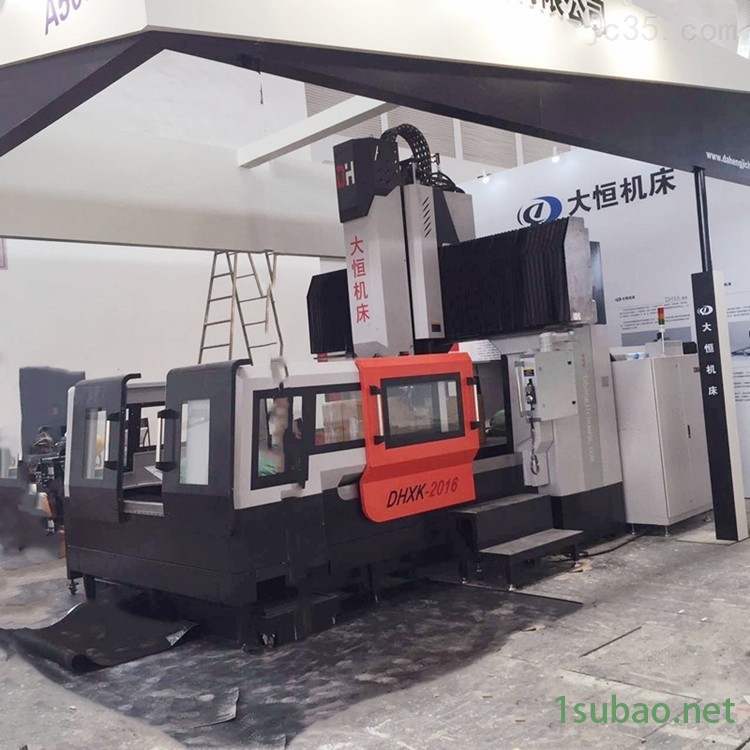

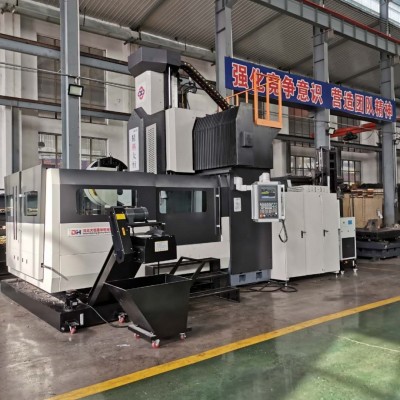

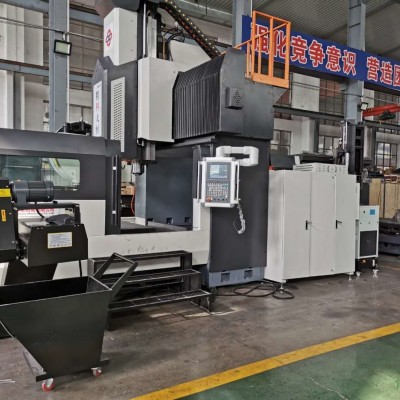

大恒量產型小龍門結構特點:固定式床身、工作臺移動;主軸箱隨溜板上下移動;亦可沿橫梁左右移動實現三軸聯動;配置18.5/22KW主鏜銑頭。本機床適用于大、中型機械零件加工及復雜模具制造，一次裝夾可滿足粗、半精及精加工要求，能完成銑、鉆、攻、鏜、鉸等多種工序。

量產小型數控龍門銑床 *

1、門寬1800mm*一切國內小龍門。
2、龍門框架整體鑄造，大大提高了機床剛性和穩定性。
3、橫梁導軌Y軸安裝方式采用一平一側。
4、主軸箱采用加重雙層設計，主軸箱導軌改為中間接觸平衡了主軸受力方向。
5、滑臺加寬設計( 850mm )大大降低滑臺和主軸箱集中受力在橫梁上引起橫梁下垂的問題。
6、 工作臺采用滑塊在工作臺側面進去安裝方式，減少在工作臺表面打孔帶來的工作臺漏水問題，并采用蜂窩加強筋設計提高工作臺強度。
7、床身兩邊采用床身和排銷槽整體鑄造，降低排銷槽漏水的風險。
8、機床橫梁立柱一 -體化設計，配合高強度底座，實現整體吊裝，大大方便了主機廠系統及鈑金的安裝，整機裝配完成后無需拆機，直接吊裝發往客戶。

整體鑄造  階梯導軌

橫梁立柱采用高強度鑄鐵整體鑄造，導軌采用階梯狀分布，機床整體剛性強，精度保持性好。

2、傳動與進給

軸承座一體結構剛性好，利于精度保持。三軸進給坐標采用伺服電機直連絲桿傳動，絲桿支撐采用兩端固定方式，確保絲桿進給剛度和壽命。

3、線規

XY/Z軸均采用中國臺灣*55滾柱滾動直線線規，較其他同類設備（配滾珠線規）承載能力強1.5倍。
